Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance Edition 07/97 Version du logiciel à partir de SR.010. xx 9.3 Bâti de la machine 9 - 23 Fig. 9. 3.2 Démontage de la table de changement des composants 4 5 3 1 2 4 5 6 8…
9 Maintenance Notice d’exploitation SIPLACE 80 S/F/G
9.3 Bâti de la machine Edition 07/97 Version du logiciel à partir de SR.010.xx
9 - 22
9.3.3.6 Montage des magasins etc.
●
Enlevez la bande de la barre de distribution d'air comprimé.
●
Remettez en place les magasins sur la bonne piste (celle que l'on a notée) de la table de magasin.
●
Déposez les bandes dans le module (voir chapitre „ Distribution des composants “ dans ce mode
d’emploi).
NOTA
Si vous n’êtes plus certain d’affecter les dérouleurs au conteneur, faites afficher la configuration de
l’emplacement comme suit : "distribut. comp." --> "emplacement 1-4" --> "afficher config. mag."
Vous trouverez d’autres informations sur ce thème dans le chapitre „ Manipulation composants “ dans ce
mode d’emploi.
●
Fermez les capots de protection.
●
A l'aide de la fonction élémentaire "réglage en largeur" ramenez le convoyeur à la largeur de la carte à
reporter.
9.3.3.7 Démontage et montage de la table de changement des composants
●
Déplacez le portique sur le côté de la table respectivement opposé.
DANGER
O
O
O
Débranchez l‘automate et coupez son alimentation par le réseau.
NOTA
O
O
O
Coupez l‘alimentation en air comprimé de l‘automate.
●
Retirez la fiche mâle de l‘alimentation en courant qui correspond à la table des composants
➁
.
●
Retirez la fiche de communication
➀
.
●
Retirez, si nécessaire, le prolongateur d‘alimentation en air comprimé de la table des composants
➂
.
●
Poussez le chariot de levage sous la table des composants (A).
●
Desserrez les deux vis à tête à six pans creux, destinées à fixer la table des composants
➄
.
●
Ouvrez les tendeurs horizontaux
➆
.
●
Soulevez prudemment vers le haut la table de changement des composants avec le chariot de levage
jusqu‘à ce que les boulons de centrage
➇
se trouvent en dehors des trous.
●
Tirez alors la table de changement des composants vers l‘extérieur.
●
Démontez la glissière de rejet des bandes de la découpeuse.
●
Pour le remontage, procédez en sens inverse.
Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.3 Bâti de la machine
9 - 23

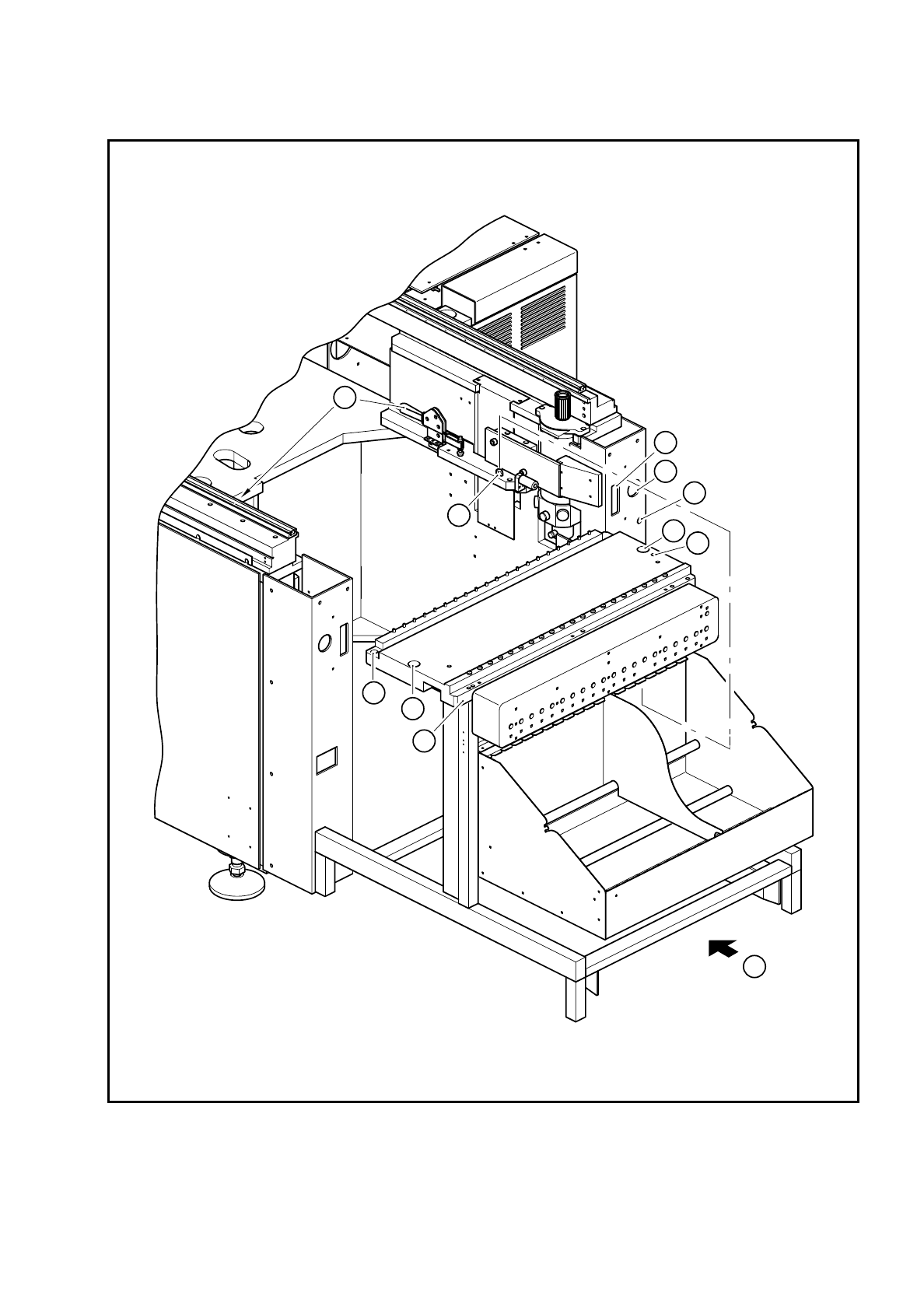

Fig. 9.3.2 Démontage de la table de changement des composants
4
5
3
1
2
4
5
6
8
7
A
9 Maintenance Notice d’exploitation SIPLACE 80 S/F/G
9.3 Bâti de la machine Edition 07/97 Version du logiciel à partir de SR.010.xx
9 - 24
Légende de la
Fig. 9.3.2
9.3.4 Découpeuse de bandes vides de la SIPLACE 80S et 80F
NOTA
Les découpeuses de bandes vides se trouvent sur les deux côtés du convoyeur de CI avant les tables des
composants amovibles sur le montant de la machine (voir la Fig. 9.1.1, page 9 - 3).
9.3.4.1 Vider le conteneur des déchets de bande
●
Videz le conteneur des déchets de coupe et enlevez tous les déchets répandus sur le sol à l'aide de
l'aspirateur.
9.3.4.2 Procéder à l'entretien du rail de guidage et du chariot du couteau circulaire,
examiner le bord de coupe
DANGER
O
O
O
N'effectuez aucun travail de nettoyage avec de l’alcool à l'air libre ou au contact direct du feu !
Pour les travaux d’entretien, laissez la découpeuse de bandes vides montée car des opérations de réglage
s’avéreraient, sinon, indispensables au moment du remontage. Nous vous recommandons en outre d’effec-
tuer l’entretien de la découpeuse directement à la suite de l’entretien de la table des composants car vous ne
devrez plus ensuite enlever les magasins de la table des composants.
1 Connexion de l‘interface de communication
2 Connexion pour l‘alimentation électrique de la table de changement des composants
3 Raccordement en air comprimé
4 Trous des boulons de centrage
5 Vis à tête à six pans creux pour la fixation de la table de changement des composants
6 Emplacement de la table de changement des composants
7 Tendeur horizontal
8 Boulons de centrage
A Introduire le chariot de levage de la table de changement
