9 Maintenance Notice d’exploitati on SIPLA CE 80 S/F/G 9.3 Bâti de la machine Edition 07/97 Version du logiciel à par tir de SR.010.xx 9 - 26 Fig. 9.3.3 Changeur de plateaux alvéolés ou table des composants interchangeab…
Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.3 Bâti de la machine
9 - 25
REMARQUE
Pour éviter les détériorations, positionnez la tête de report 1 ou 2 à l‘intérieur de la zone de convoyage du cir-
cuit imprimé. A cet effet, déplacez manuellement le portique correspondant en appuyant contre une surface
latérale du portique. Lors des travaux d‘entretien, veillez particulièrement, avant de mettre l‘automate 80S
sous tension, à ce que l‘écartement minimal entre les portiques soit respecté. C‘est pourquoi vous ne posi-
tionnerez toujours qu‘un seul portique manuellement au-dessus du convoyage de carte et vous exécuterez
ensuite l‘entretien de la découpeuse de bande vide concernée.
Préparatifs
DANGER
O
O
O
• Débranchez l‘automate par l‘interrupteur principal et coupez son alimentation par le réseau.
• Coupez l‘alimentation en air comprimé par le robinet d‘arrêt, placé sur le groupe d‘air comprimé.
AVERTISSEMENT
O
O
• Attendez jusqu‘à ce que la pression, présente dans les tuyaux d‘air comprimés, ait chuté. Vous vous en
apercevrez par le fait que la barre porte - lame du couteau circulaire est tournée vers l‘extérieur.
●
Ouvrez les capots de protection et les portes pivotantes latérales.
●
Poussez le portique correspondant hors de la zone de travail.
●
Enlevez
-
on ce qui concerne l’automate 80S : la table de changement des composants (
voir section 9.3.3.7,
page 9 - 22
).
-
on ce qui concerne l’automate 80F : la table de changement des composants correspondante (
voir
section 9.3.3.7, page 9 - 22
) ou, si un changeur de plateaux alvéolés a été incorporé, le changeur de
plateaux alvéolés (voir
section 9.7
).
REMARQUE
Si le changeur de plateaux alvéolés n’a pas encore effectué de parcours à vide, l’affectation des porteurs
de magasin à la piste et la position de rotation des magasins par rapport au porteur de magasin ne doi-
vent pas être changées !
●
Enlevez la plaque de protection de la découpeuse.
9 Maintenance Notice d’exploitation SIPLACE 80 S/F/G
9.3 Bâti de la machine Edition 07/97 Version du logiciel à partir de SR.010.xx
9 - 26

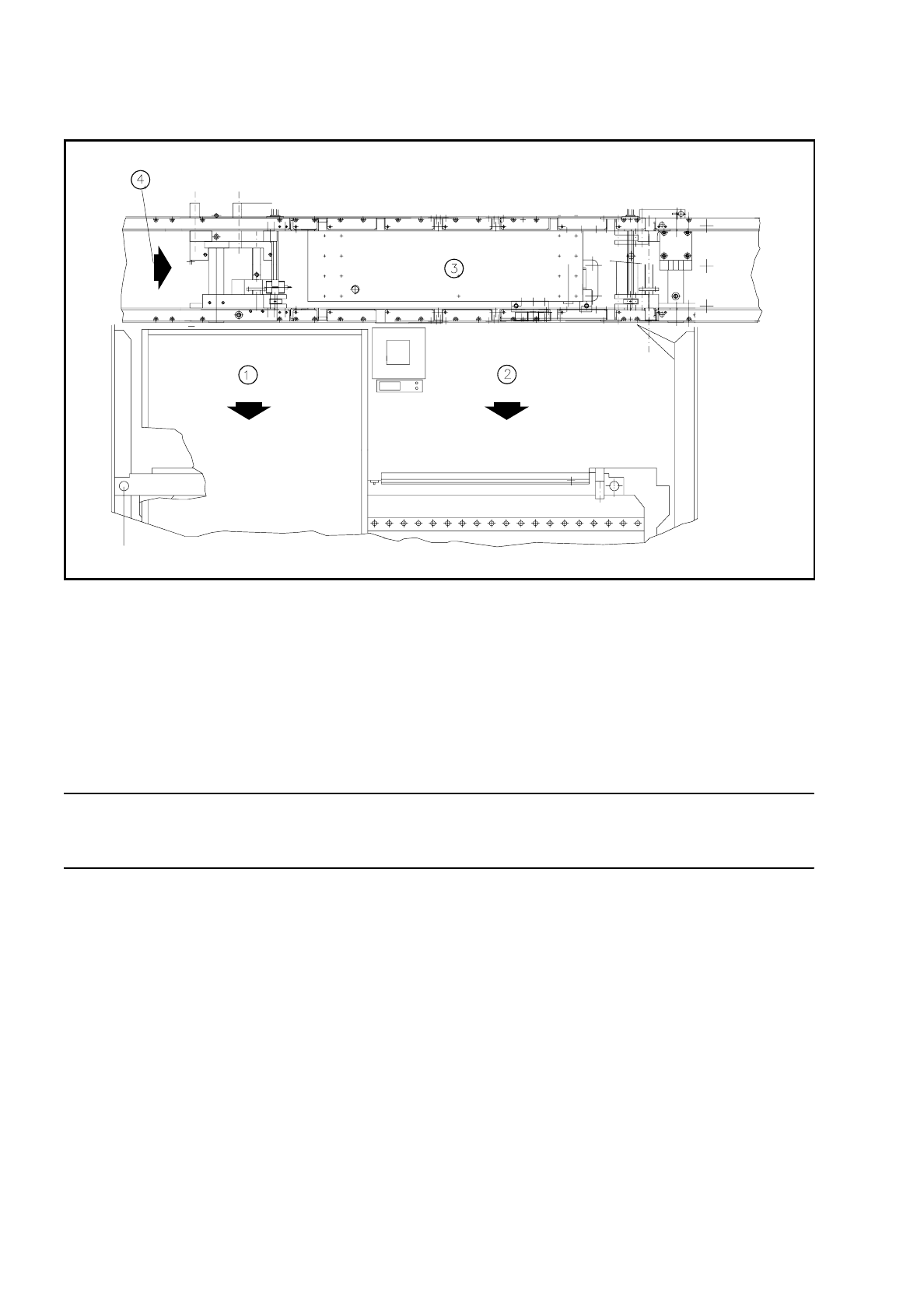

Fig. 9.3.3 Changeur de plateaux alvéolés ou table des composants interchangeable
Légende de la Fig. 9.3.3
1 Changeur de plateaux alvéolés
2 Table amovible des composants
3 Convoyeur central
4 Sens de convoyage du CI
Examiner, le cas échéant : remplacer, le couteau et le couteau circulaire :
AVERTISSEMENT
O
O
Ne touchez pas le bord de coupe du couteau !
Risque de blessure !
Effectuez un contrôle visuel du couteau et du couteau circulaire. Si le bord de coupe est émoussé et/ou le
couteau rentré dans le couteau circulaire, il faut obligatoirement changer systématiquement les deux pièces,
comme le décrit la notice de service, chapitre „ Table des composants “. A cet effet, il y aura lieu d’effectuer
des travaux de réglage !
Nettoyer et huiler le rail de guidage, graisser le chariot du couteau circulaire
●
Le bord de coupe présente des risques de blessures ! Mettez de solides gants de travail !
●
Nettoyez le rail de guidage (voir Fig. 9.3.4, page 9 - 27) avec de l’alcool. En particulier, enlevez les amas
de graisse et de saleté qui se sont accumulés respectivement à l’extrémité de la trajectoire de déplace-
ment du chariot.
Déposez un peu d‘agent antidérapant et anticorrosion WD40.
●
Pour atteindre tous les emplacements, déplacez manuellement le chariot avec le couteau circulaire.
●
Déposez un peu d‘agent antidérapant et anticorrosion
WD 40 sur un pinceau et enduisez ainsi le couteau
circulaire et le couteau.
Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.3 Bâti de la machine
9 - 27
●
Graissez les deux raccords filetés de graissage du chariot du couteau circulaire (voir Fig. 9.3.4, page 9 -
27) avec une petite quantité de Urethyn E/M2 (environ
0,5 + 0,25 g par graisseur
).
A cet effet,
utilisez la
pompe à graisse.
●
Pour finir, déplacez le chariot avec le couteau circulaire plusieurs fois sur le rail de guidage, dans un sens
et dans l’autre, pour répartir la graisse régulièrement sur les surfaces latérales du guidage du rail de gui-
dage.
Graisser les courroies dentées
●
Graissez légèrement la courroie dentée destinée au déplacement du chariot du couteau circulaire (voir
Fig. 9.3.4, page 9 - 27
) et la courroie dentée destinée au mouvement rotatif du couteau circulaire (voir
Fig.
9.3.4, page 9 - 27
) avec du Staburags N12.

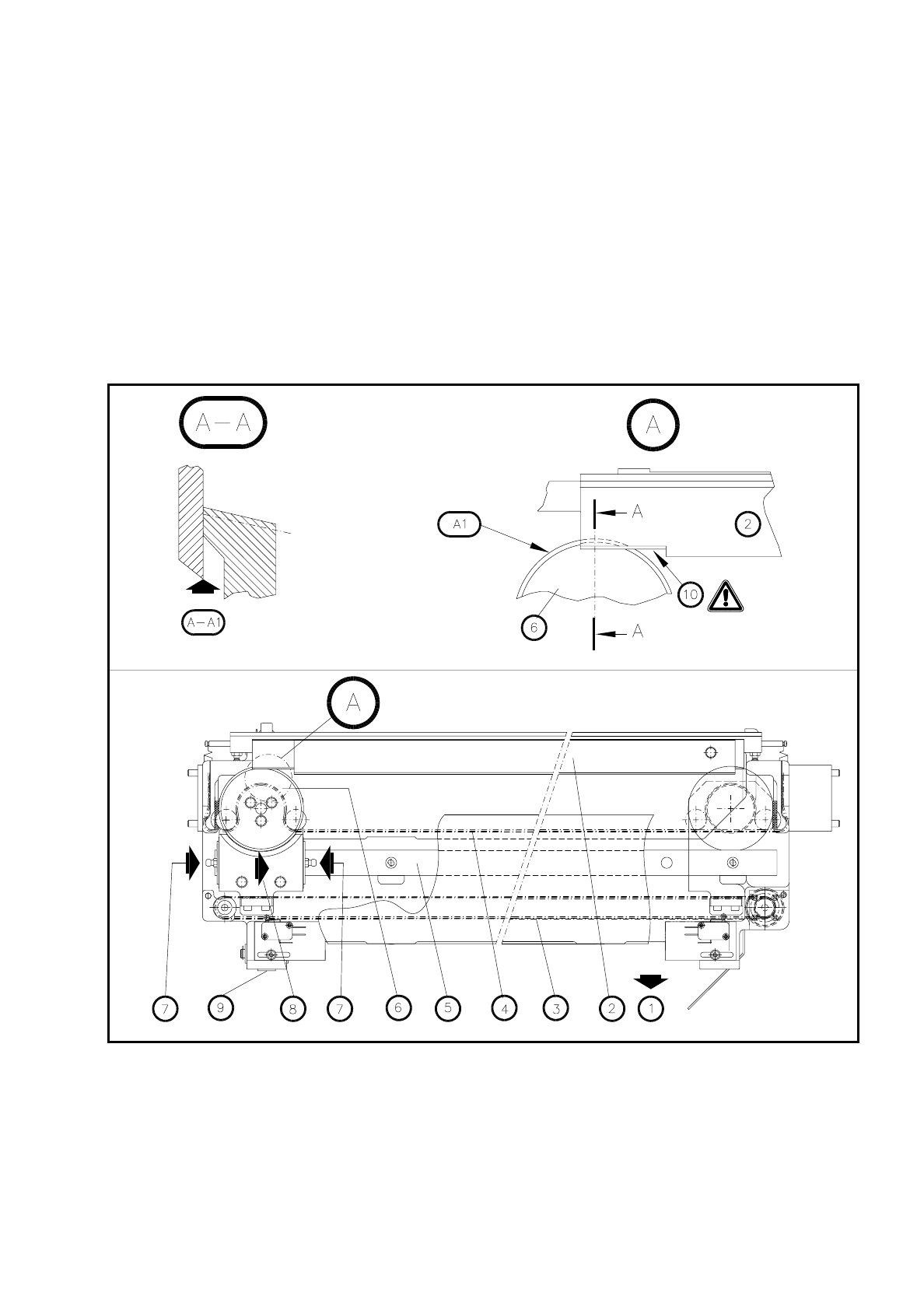

Fig. 9.3.4 Entretenir la découpeuse de bandes vides (conduite directrice de bandes vides démontée)
Légende de la
Fig. 9.3.4
1 Démontage de la table mobile des composants
2 Couteau
3 Courroie dentée pour le mouvement du chariot du couteau circulaire
4 Courroie dentée pour le mouvement rotatif du couteau
5 Rail de guidage
6 Couteau circulaire
