9 Maintenance Notice d’exploitati on SIPLACE 80 S/F/G 9.3 Bâti de la machine Edition 07/97 Version du logiciel à partir de SR.010.xx 9 - 28 7G r a i s s e u r 8 Chariot du couteau c irculai re en position de statio nneme…
Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.3 Bâti de la machine
9 - 27
●
Graissez les deux raccords filetés de graissage du chariot du couteau circulaire (voir Fig. 9.3.4, page 9 -
27) avec une petite quantité de Urethyn E/M2 (environ
0,5 + 0,25 g par graisseur
).
A cet effet,
utilisez la
pompe à graisse.
●
Pour finir, déplacez le chariot avec le couteau circulaire plusieurs fois sur le rail de guidage, dans un sens
et dans l’autre, pour répartir la graisse régulièrement sur les surfaces latérales du guidage du rail de gui-
dage.
Graisser les courroies dentées
●
Graissez légèrement la courroie dentée destinée au déplacement du chariot du couteau circulaire (voir
Fig. 9.3.4, page 9 - 27
) et la courroie dentée destinée au mouvement rotatif du couteau circulaire (voir
Fig.
9.3.4, page 9 - 27
) avec du Staburags N12.
Fig. 9.3.4 Entretenir la découpeuse de bandes vides (conduite directrice de bandes vides démontée)
Légende de la
Fig. 9.3.4
1 Démontage de la table mobile des composants
2 Couteau
3 Courroie dentée pour le mouvement du chariot du couteau circulaire
4 Courroie dentée pour le mouvement rotatif du couteau
5 Rail de guidage
6 Couteau circulaire
9 Maintenance Notice d’exploitation SIPLACE 80 S/F/G
9.3 Bâti de la machine Edition 07/97 Version du logiciel à partir de SR.010.xx
9 - 28
7Graisseur
8 Chariot du couteau circulaire en position de stationnement
9 Vérin pneumatique
10 Bord de coupe
A Détail A
A1 Contrôle visuel : l’anneau du couteau circulaire est-il émoussé ?
A-A Coupe A-A, agrandissement
A-A1 Contrôle visuel : examiner bord de coupe
O
Bord de coupe : attention, risque de blessure
Remontage du changeur de plateaux alvéolés
REMARQUE
Lorsque vous procédez à l’entretien de la découpeuse, il faudrait aussi que vous procédiez, une fois sur deux,
à l’entretien du changeur de plateaux alvéolés.
●
Remontez le changeur de plateaux alvéolés (voir chapitre „ 8 Distribution des composants “ de ce mode
d’emploi).
●
Faites attention à la position de rotation des magasins et à la bonne affectation des magasins par rapport
au porteur de magasins (voir 9.7 „ Changeur de plateaux alvéolés “). La position du changeur de plateaux
alvéolés est automatiquement reçue après chargement d’un programme de report avec réception de com-
posants du changeur de plateaux alvéolés.
9.3.5 Unité d'air comprimé SIPLACE 80S et 80F
NOTA
La fréquence de ces travaux d’entretien dépend directement de la qualité de l’air comprimé utilisé. Si vous
n’atteignez pas les exigences de qualité imposées par la spécification de l’air comprimé, vous raccourcirez les
intervalles de maintenance. Pour éviter l’encrassement dans les circuits de vide des têtes de report, dont l’éli-
mination est très coûteuse, il faudrait, dans tous les cas, que vous changiez les cartouches des filtres avant
que des messages d’erreur ne s’affichent !
9.3.5.1 Contrôle de la pression de circuit 5,1 bar
NOTA
Si la pression de circuit est trop élevée ou trop faible, le vide en sera affecté ce qui provoque par la suite
l'émission d'un message d'erreur grave avec interruption du report.
L’interrupteur principal de l’automate demeure enclenché pour le travail suivant.
Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.3 Bâti de la machine
9 - 29

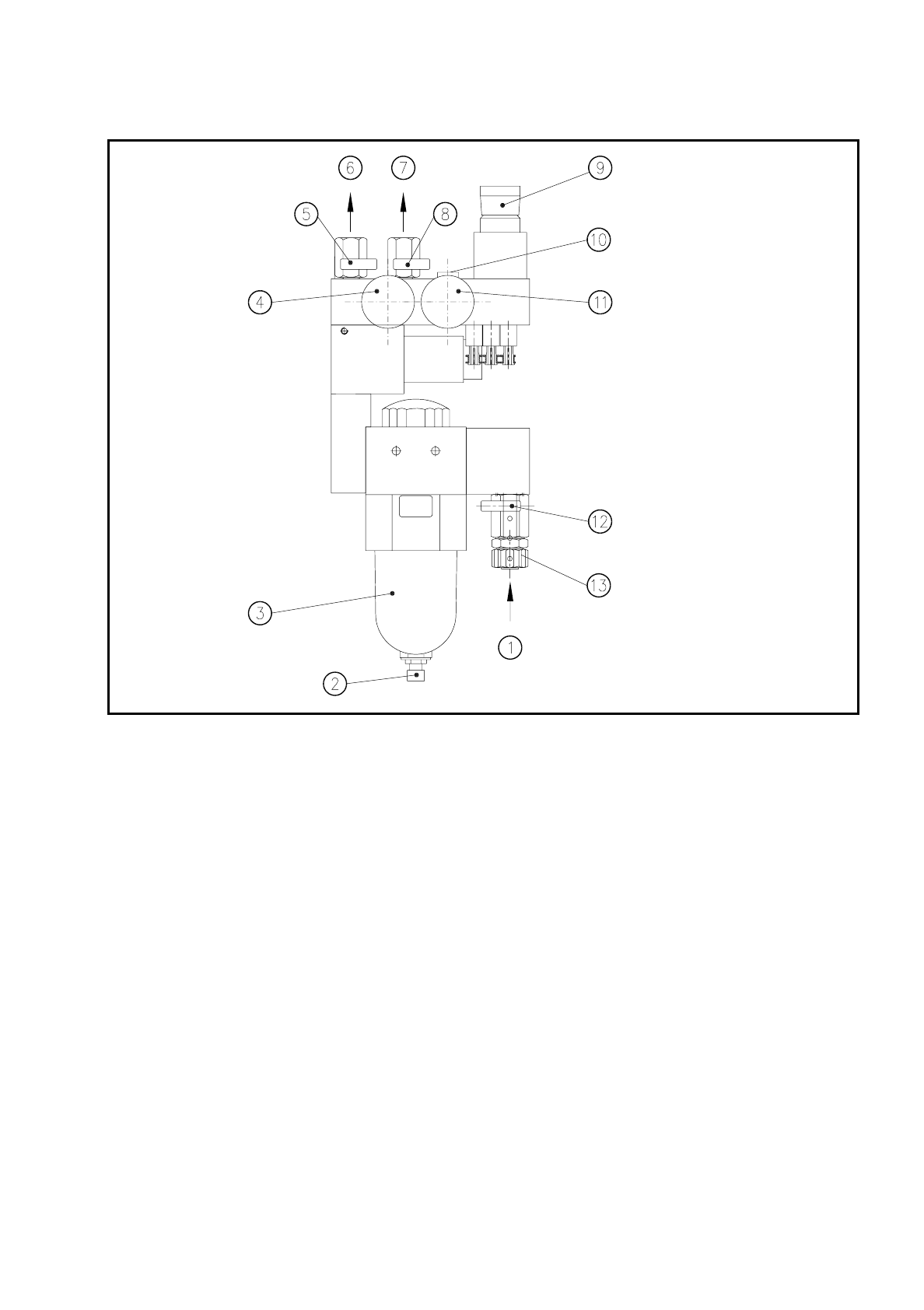

Fig. 9.3.5 Entretenir le groupe pneumatique des SIPLACE 80S et 80F
Légende de la
Fig. 9.3.5
1 Arrivée de l’alimentation en air comprimé
2 Vis de décharge pour l‘eau de condensation
3 Réceptacle du filtre, séparateur d’eau
4 Manomètre de la pression de service : gamme autorisée : 5,0 - 5,3 bar, 5,1 bar réglage fixe.
5 Robinet d’arrêt pour l’alimentation en air comprimé, tête de report 1, en position „ Fermé “
6 Alimentation en air comprimé pour l’obtention du vide, tête de report 1
7 Alimentation en air comprimé pour l’obtention du vide, tête de report 2
8 Robinet d’arrêt pour l’alimentation en air comprimé, tête de report 2, en position „ Fermé “
9 Régulateur de l’air comprimé pour la butée
10 Raccord pneumatique pour la table des composants
11 Manomètre pour l’alimentation en air comprimé de la butée à 2,3 bar
12 Robinet d’arrêt pour l’alimentation pneumatique, en position „ Fermé “
13 Embout à olive ½“ avec collier de serrage
