9 Maintenance Notice d’exploitati on SIPLACE 80 S/F/G 9.5 Tête revolver avec version de segments 2 (nouveau logement des pipettes) Edition 07/97 Version du logiciel à par tir de SR.010.xx 9 - 72 ATTENTION O L'interv…
Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.5 Tête revolver avec version de segments 2 (nouveau logement des pipettes)
9 - 71
Fig. 9.5.16 Entretenir arbre excentrique
●
Montez le piston d'étanchéité comme décrit plus haut.
●
Après vérification, réintroduisez les segments dans le barillet comme le décrit la section " Montage des
segments ".
9.5.11 Silencieux
9.5.11.1 Examiner le silencieux, le remplacer le cas échéant
Pièce de rechange:
Silencieux de la buse de passage
, à partir de l’article n° 00323534S01
9 Maintenance Notice d’exploitation SIPLACE 80 S/F/G
9.5 Tête revolver avec version de segments 2 (nouveau logement des pipettes) Edition 07/97 Version du logiciel à partir de SR.010.xx
9 - 72
ATTENTION
O
L'intervalle entre deux séances de maintenance dépend directement de la qualité de l'air comprimé utilisé
(voir ci-dessus " Unité d'air comprimé ") !
Si la spécification relative à l'air comprimé n'est pas respectée, les silencieux devront être inspectés suivant
un intervalle par conséquent plus court.
En démontant les silencieux, faites attention au câblage. Le cas échéant, pliez-les d'abord avec précaution
sur le côté.
La tête de report 1 se trouve en position de service.
DANGER
O
O
O
Débranchez l‘automate par l‘interrupteur principal et coupez son alimentation par le réseau.
●
En commençant par le haut, dévissez les uns après les autres les 4 silencieux (voir illustration 9.5.9) de la
plaque du porteur :
-
Veillez à ce qu'aucune pièce ne tombe dans la machine !
●
Examinez les 4 silencieux.
Si les silencieux sont encrassés (coloration visible gris - noir), insérez de nou-
veaux silencieux.
●
Vissez à fond les silencieux (dans l'ordre inverse et en commençant par le bas) dans l'alésage de la pla-
que du porteur. Attention
:
ne serrez les silencieux qu‘avec un couple modéré car leur filetage pourrait,
sinon, s‘arracher.
●
Amenez alors la tête de report 2 en position de service : fonctions élémentaires --> portique 2 --> position
de service tête barillet --> touche
Start
.
●
Déconnectez l'automate à l'interrupteur principal et changez les 4 silencieux de la tête de report 2 (tête
revolver, SIPLACE 80S) de manière identique à ce qui est décrit pour la tête de report 1.
Fig. 9.5.17 Monter silencieux
Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.6 Tête IC (SIPLACE 80F)
9 - 73
9.6 Tête IC (SIPLACE 80F)
9.6.1 Travaux préliminaires
●
Sélectionner: Fonct. élémentair. --> portique 1 --> tête IC --> rendre pipette.
DANGER
O
O
O
Débranchez l‘automate par l‘interrupteur principal et coupez son alimentation par le réseau.
●
Ouvrez le capot de protection/la porte pivotante.
●
Se référer aux instructions de sécurité insérées sous la rubrique "DANGER" afférentes au module laser
de coplanéité, paragraphe 9.1.

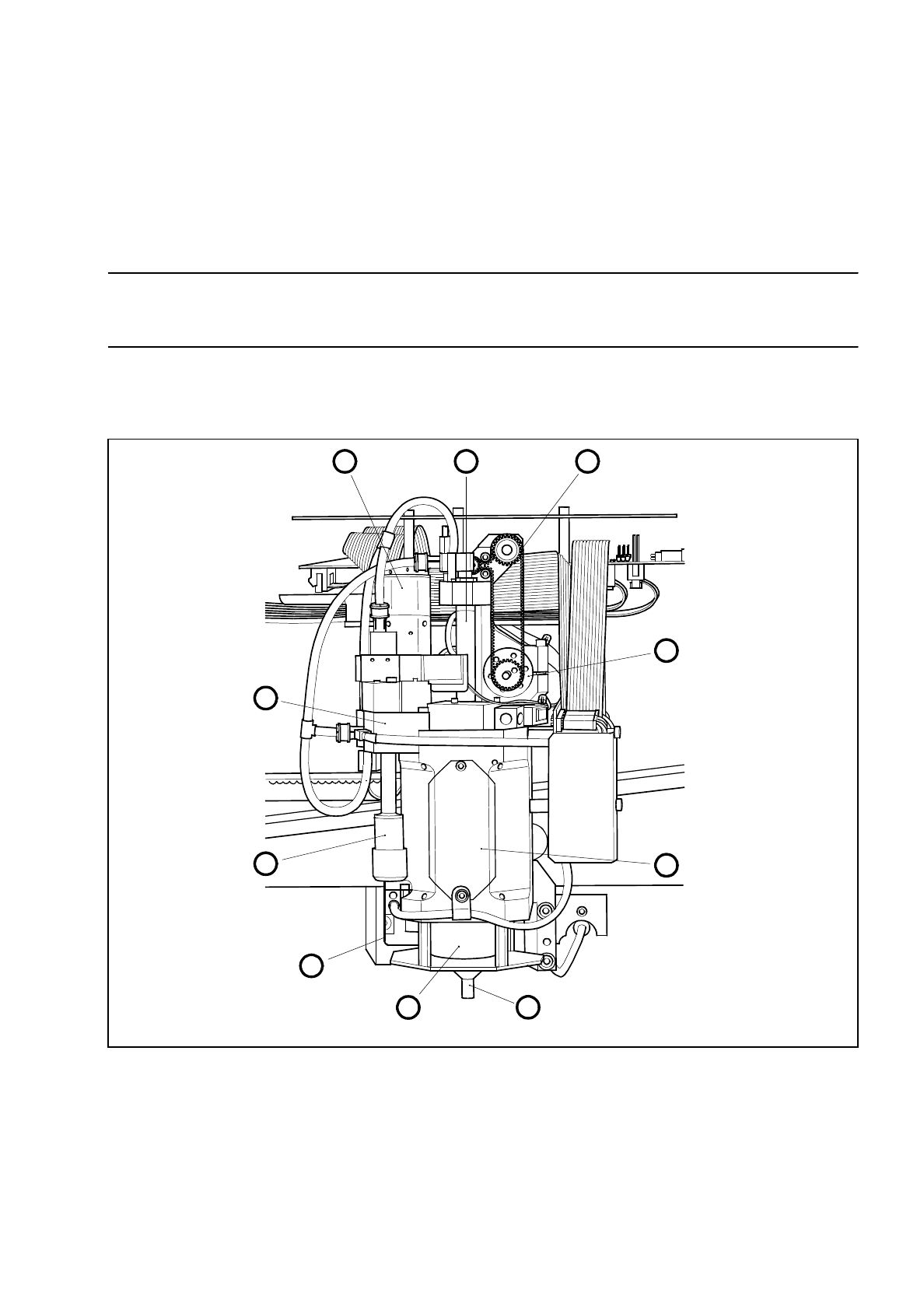

Fig. 9.6.1 Disposition des ensembles à entretenir sur la tête IC
1 Moteur/générateur tachymétrique axe dr 2 Tuyère à vide (montée)
3 Silencieux 4 Couvercle
5 Bride de l’encodeur 6 Pipette
7 Revêtement 8 Moteur/générateur tachymétrique axe Z
9 Courroie dentée axe Z 10 Fourreau de la tête IC
1 10 9
8
7
65
4
3
2
