9 Maintenance Notice d’exploitati on SIPLACE 80 S/F/G 9.6 Tête IC (SIPLACE 80F) Edition 07/97 Version du logiciel à par tir de SR.010.xx 9 - 86 Ordre chronologique des travaux de la Fig. 9.6.10 A Enlev ez la douille . B …
Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.6 Tête IC (SIPLACE 80F)
9 - 85
Ordre chronologique des travaux concernant la
Fig. 9.6.9
A Nettoyez l‘ensemble des surfaces de prise avec un pinceau sec.
B Nettoyez à sec la surface annulaire de la douille.
C Frottez parcimonieusement la surface de prise de la membrane avec du talc.
D Nettoyez le trou d’aspiration.
E Examinez la surface d’aspiration.
9.6.6.3 Remplacer la membrane des pipettes
●
En cas de détérioration, remplacez la membrane. Vous trouverez toutes les indications à cet effet dans la
figure suivante.

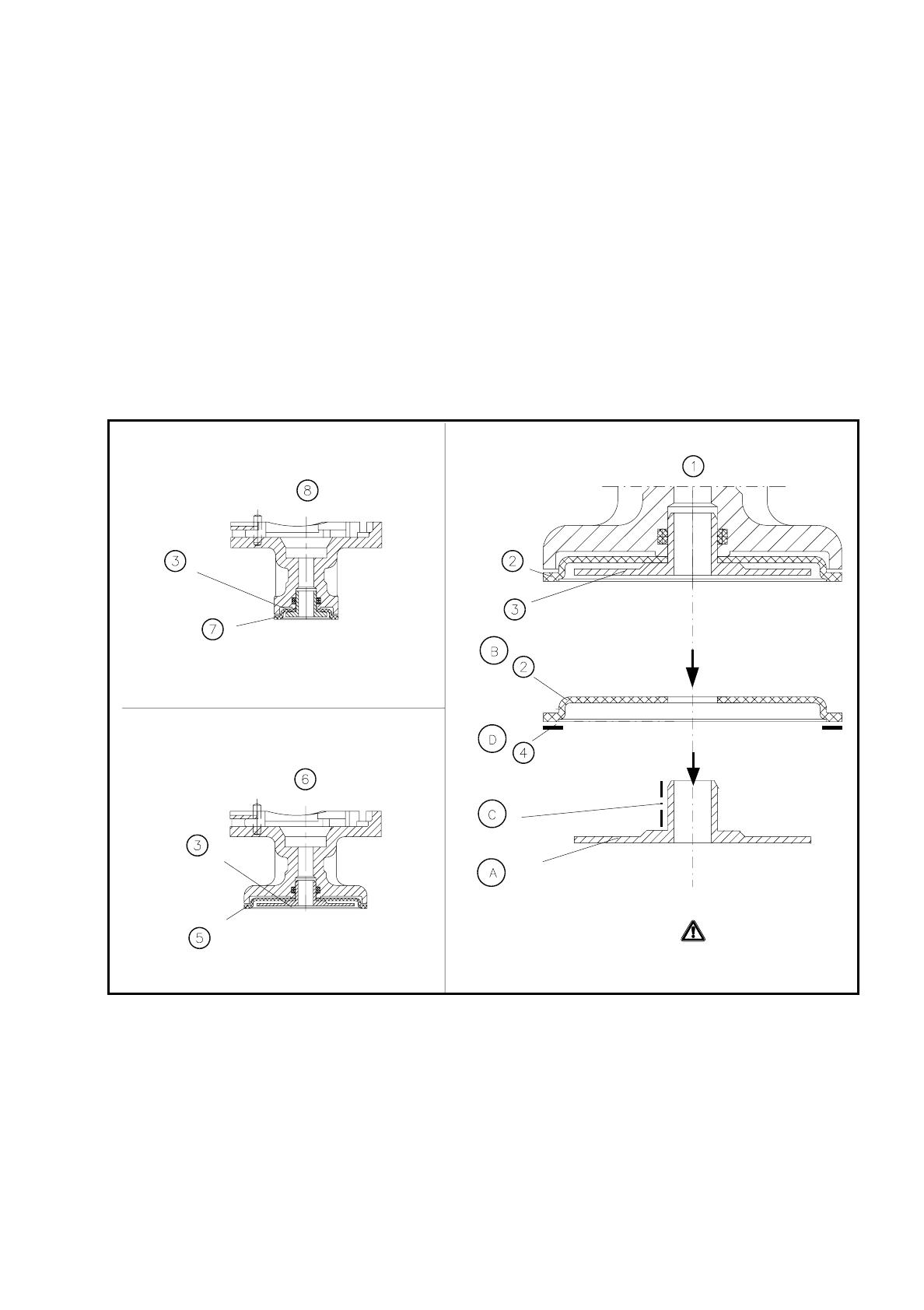

Fig. 9.6.10 Remplacer la membrane des pipettes
Légende de la
Fig. 9.6.10
(Vous trouverez les numéros d‘article des pipettes et des membranes dans le Tab. 9.6.1, page 9 - 87.)
1 Démontage de la membrane (agrandissement) 2 Membrane
3 Douille 4 Surface de prise
5 Membrane pour pipette type 419 6 Pipette type 419
7 Membrane pour pipette type 418 8 Pipette type 418
9 Maintenance Notice d’exploitation SIPLACE 80 S/F/G
9.6 Tête IC (SIPLACE 80F) Edition 07/97 Version du logiciel à partir de SR.010.xx
9 - 86
Ordre chronologique des travaux de la Fig. 9.6.10
A Enlevez la douille.
B Enlevez la membrane.
C Nettoyez la douille avec de l’alcool avant de réassembler le tout et séchez-la.
D Frottez parcimonieusement la surface de prise de la nouvelle membrane avec du talc et tenez - la sans
aucune trace de graisse.
O
Lors du montage, poussez la douille aussi loin que possible
.
9.6.6.4 Mise en place des pipettes dans le changeur de pipettes
●
Introduire manuellement les pipettes contrôlées dans le changeur de pipettes à l'agencement exact (con-
formément aux notices établies durant leur extraction).
●
Emboîter l’extracteur de pipettes successivement dans chaque pipette et tourner la pipette en question en
sens inverse horaire, jusqu'à ce qu'elle soit verrouillée dans le changeur de pipette. Retirer l'outil verticale-
ment vers le haut.
●
Fermez les capots de protection et portes pivotantes et mettez l’automate sous tension.
●
Afficher sur écran l'affectation des pipettes aux codes garage en sélectionnant l'option suivante:
fonct. élémentair. --> portique 1--> tête IC --> occupat. ch. pip.
NOTA
Vous ne pourrez mettre cette fonction en application que lorsque vous aurez déposé la pipette actuelle,
non pas manuellement mais, comme indiqué, à l’aide de la fonction „ Déposer pipette “.
●
Un tableau avec les numéros de garage (numéros d’emplacement de prise) et l’occupation „ Réelle/pré-
vue “ s’affiche à l’écran. Introduisez les pipettes conformément à l’occupation „ Effective “ dans le chan-
geur de pipettes.
●
Vérifiez si les pipettes sont à nouveau verrouillées correctement.
NOTA
Des pipettes non dûment verrouillées occasionnent des erreurs de prise de la pipette en question, des
pipettes non dûment affectées au garage correspondant engendrent des erreurs lors de la prise des com-
posants.
●
La pipette
actuelle
, conforme au programme de report, est alors automatiquement prise lors du lancement
du processus de placement.
Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.6 Tête IC (SIPLACE 80F)
9 - 87

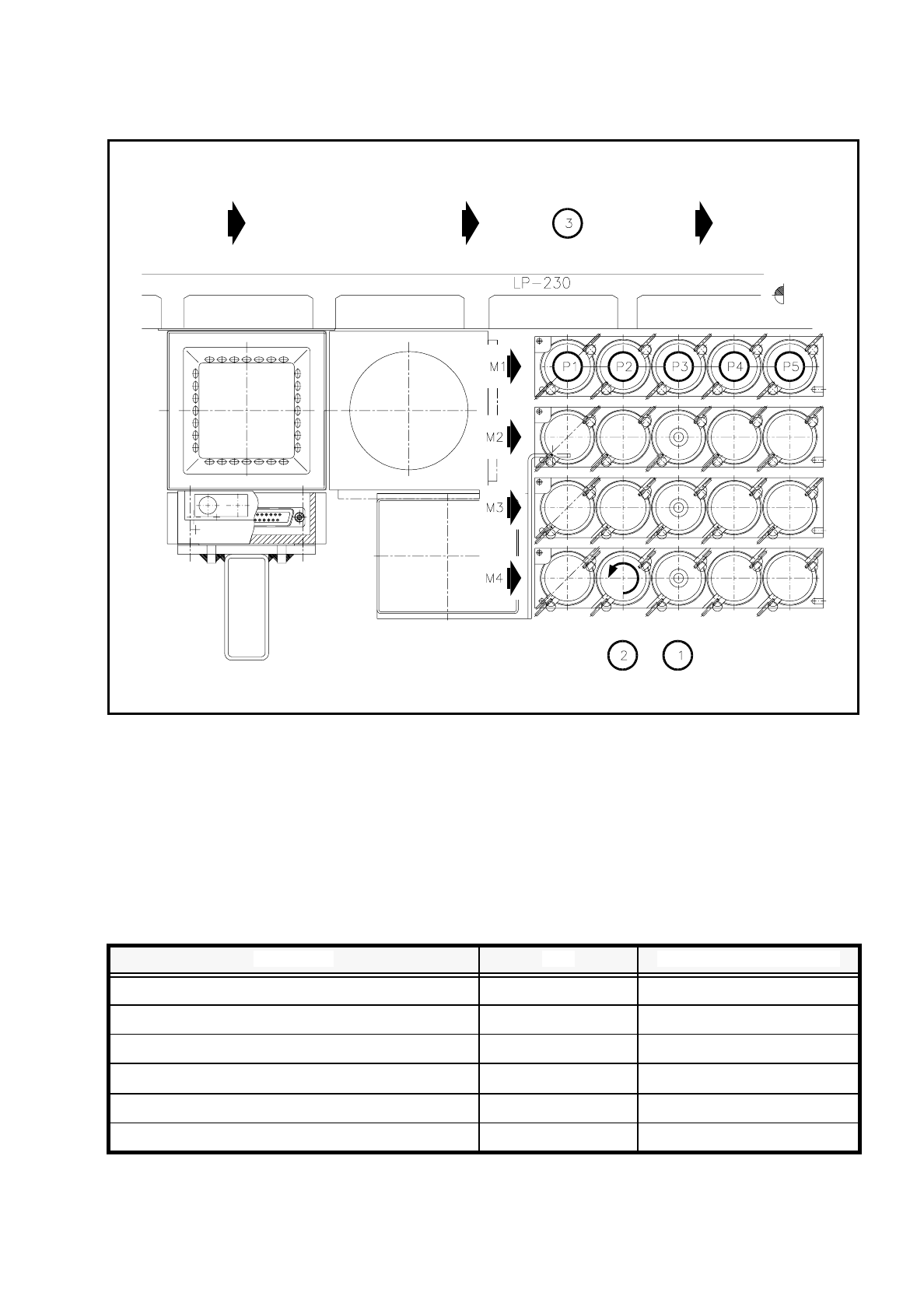

Fig. 9.6.11 Détermination des numéros de garage dans le changeur de pipettes
Légende de la
Fig. 9.6.11
1 Changeur de pipette
2 Tourner la pipette dans le sens contraire des aiguilles d‘une montre, jusqu‘à ce qu‘elle soit verrouillée.
3 Sens du convoyage des CI
9.6.7 Disposition des pipettes pour la tête IC
Désignation Type A partir du numéro d‘article
Pipette Ø 12,5 418 00322544-01
Membrane de la pipette
Ø 12,5 00307052-03
Pipette Ø 24 419 00322546-01
Membrane de la pipette Ø 24
00310569-03
Pipette Ø 8 417 00322543-01
Pipette 3 x 6 416 00322545-01
Tab. 9.6.1 Disposition des pipettes pour la tête IC
