Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.7 Changeur de plateaux alvéolés
9 - 91
9.7.3 Travaux préparatoires
●
Si les magasins ne sont pas encore vides, déplacez l‘élévateur jusqu‘en position de remplissage. Ouvrez
les portes de protection du changeur de plateaux alvéolés et enlevez les supports de magasin de l‘éléva-
teur. Respectez la remarque inscrite au début du chapitre 9.7. Fermez les portes de protection.
●
Introduisez un porteur de magasin entre les positions 10 et 26 dans la mémoire du magasin et amenez le
porteur de magasin dans l‘automate. Le CP déplace l‘élévateur environ d‘une demi-hauteur de position.
Les graisseurs deviennent ainsi accessibles.
●
Débranchez l‘automate à l‘interrupteur principal. Dévissez les connecteurs du changeur de plateaux
alvéolés sur le côté gauche du montant de la machine (fiche mâle de l‘interface et fiche mâle d‘alimenta-
tion en courant).
●
Soulevez le CP avec le dispositif de levage et sortez-le de l‘automate.
9.7.4 Entretenir les rails de guidage
●
Ouvrez les portes de protection du changeur de plateaux alvéolés.
●
Nettoyez les deux rails de guidage du convoyeur de magasin (voir Fig. 9.7.2) sur l’ensemble du pourtour et
sur toute la longueur avec un peu d’alcool et un chiffon.
●
Mettez un peu d’huile pour montres de poche sur un chiffon propre et frottez ainsi avec parcimonie les sur-
faces nettoyées.
●
Pour atteindre tous les points des rails de guidage, déplacez manuellement la plaque de positionnement
du porteur de magasins (voir Fig. 9.7.3).
●
Fermez le capot de protection et effectuez les travaux décrits au paragraphe 9.7.6, page 9 - 93.
9.7.5 Procéder à l‘entretien de la vis à billes et des guidages linéaires
de l‘axe de levage Z
L‘élévateur se trouve à mi-hauteur.
●
Dévissez, sur le changeur de plateaux alvéolés, à l‘aide d‘une clé mâle coudée pour vis à six pans creux
de taille 2,5, la fixation de la tôle latérale gauche et sortez la tôle.
●
Graissez la vis à billes et les guidages linéaires des graisseurs avec Urethyn E/M2 de la pompe à graisse
(voir Fig. 9.7.3).
●
Essuyez les plus gros amas de graisse et de salissures sur les extrémités des deux rails de guidage verti-
caux avec un chiffon imbibé d‘un peu d‘alcool.
●
Fixez à nouveau la tôle latérale gauche sur le changeur de plateaux alvéolés.
9 Maintenance Notice d’exploitation SIPLACE 80 S/F/G
9.7 Changeur de plateaux alvéolés Edition 07/97 Version du logiciel à partir de SR.010.xx
9 - 92

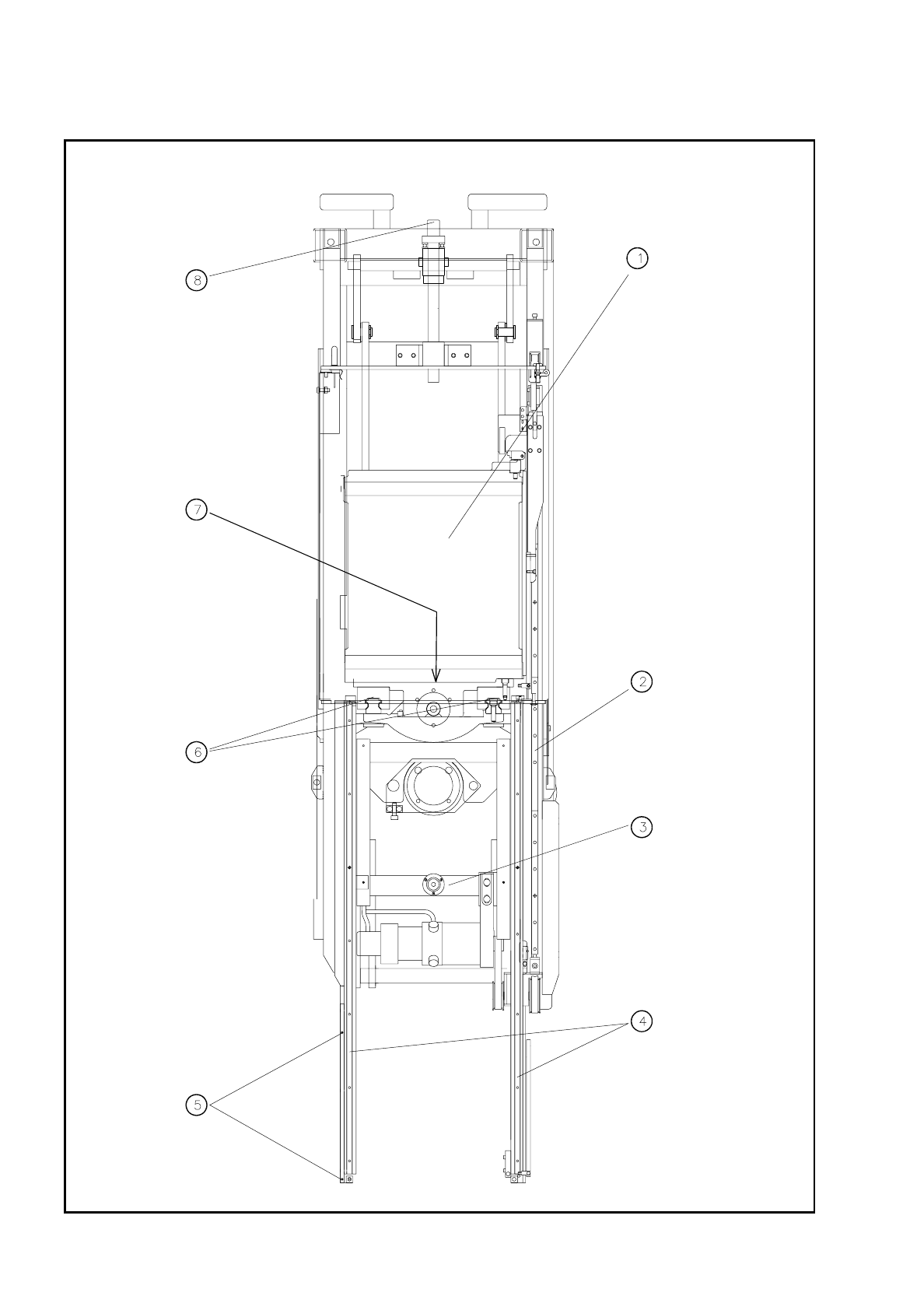

Fig. 9.7.3 Entretenir les rails de guidage et l’axe de levée Z du changeur de plateaux alvéolés
Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.7 Changeur de plateaux alvéolés
9 - 93
Légende de la
Fig. 9.7.3
1 Plaque de positionnement des porteurs de magasins
2 Rail de guidage du chariot
3 Niveau à bulle d’air de la machine
4 Barre de guidage pour le soutien des porteurs de magasin
5 Marques de référence
6 Rails de guidage de l’axe de levée Z
7 Raccord fileté de graissage de l’axe de levée
8 Monter/descendre
9.7.6 Travaux de finition
●
Introduisez le CP avec le chariot élévateur dans l’automate, tel que le décrit le chapitre „ Mise à disposition
des composants “.
●
Contrôlez ensuite l’affichage du niveau à bulle d’air sur le changeur de plateaux alvéolés.
●
Poussez à nouveau, le cas échéant, les porteurs de magasins, y compris les magasins eux-mêmes, dans
la bonne piste.
●
Assurez-vous de l’affectation correcte des magasins.
REMARQUE
En remontant les porteurs de magasins, veillez impérativement à ce que le magasin n° 1 soit réintroduit
dans la piste 1 et dans la position de rotation précédente et ainsi de suite ! Si tel n’est pas le cas, il y aura,
lors de la reprise du report, un état non défini qui peut provoquer des perturbations dans la prise des com-
posants par le changeur de plateaux alvéolés.
Il ne suffit donc pas de contrôler l’affectation des composants aux pistes du changeur de plateaux alvéo-
lés à l’aide de l’affichage „ Réel “ de la configuration du changeur de plateaux alvéolés dans le menu des
fonctions élémentaires.
●
Rebranchez les connecteurs d’interface et d’alimentation sur le bâti de la machine.
●
Après avoir lancé un programme de report qui sollicite aussi la prise de composants par le changeur de
plateaux alvéolés, la caméra CI passe automatiquement au-dessus de la marque dans le changeur de pla-
teaux alvéolés et détecte sa position.
