Notice d’exploitation SIPLACE 80 S/F/G 11 E xtensions de la station Edition 07/97 Version du logiciel à partir d e SR.010.xx 11.2 Changeur de pipettes pour tête IC (ICPW20) 11 - 9 11.2 Changeu r de pipettes pour tête IC …
11 Extensions de la station Notice d’exploitation SIPLACE 80 S/F/G
11.1 Changeur de pipettes pour la tête revolver Edition 07/97 Version du logiciel à partir de SR.010.xx
11 - 8
Notice d’exploitation SIPLACE 80 S/F/G 11 Extensions de la station
Edition 07/97 Version du logiciel à partir de SR.010.xx 11.2 Changeur de pipettes pour tête IC (ICPW20)
11 - 9
11.2 Changeur de pipettes pour tête IC (ICPW20)
11.2.1 Vue d'ensemble

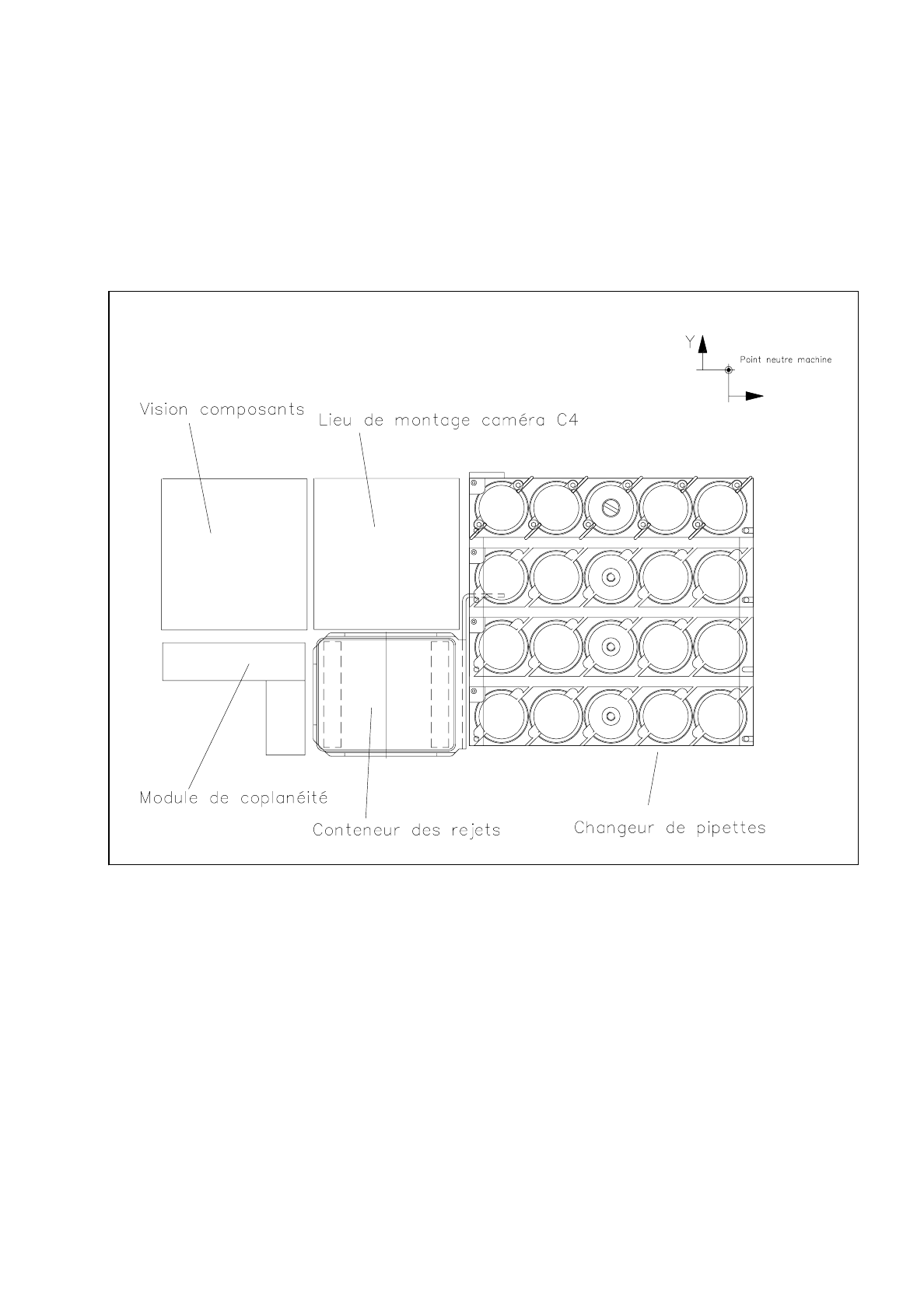

Fig. 11.2.1 Lieu de montage du changeur de pipettes de la tête IC
Le changeur de pipettes est monté de façon modulaire et se compose au minimum d'1 et au maximum de 4
magasins avec respectivement 5 garages de pipettes.
Les magasins sont posés sur un support commun qui se trouve dans l'espace situé entre le convoyeur de cir-
cuits imprimés et les modules d'alimentation.
Les divers magasins sont fixés au support par une vis à tête fraisée posée dans le garage de pipettes du
milieu.
La position exacte des magasins l'un par rapport à l'autre est déterminée à ce sujet par respectivement deux
goupilles cylindriques.
11 Extensions de la station Notice d’exploitation SIPLACE 80 S/F/G
11.2 Changeur de pipettes pour tête IC (ICPW20) Edition 07/97 Version du logiciel à partir de SR.010.xx
11 - 10
11.2.2 Données techniques
11.2.3 Mode de fonctionnement

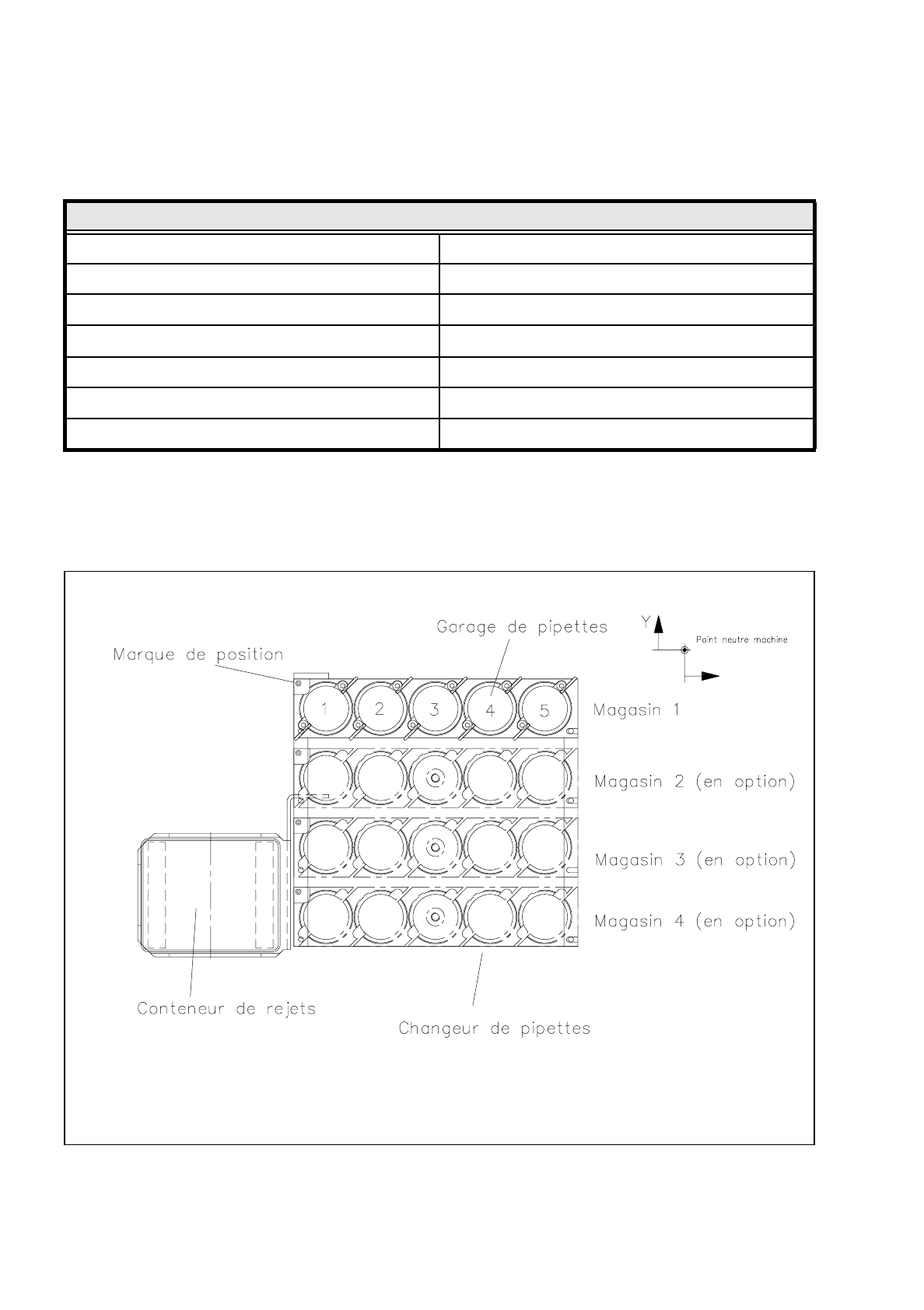

Fig. 11.2.2 Vue générale du changeur de pipettes
Changeur de pipettes pour tête IC
Longueur 165 mm
Largeur 160 mm
Hauteur 485 mm
Nombre de magasins min. 1 (standard) / max. 4
Nombre de garages de pipettes min. 5 / max. 20
Types de pipettes montables 416, 417, 418, 419
Matériau plastique ou acier
