Nachrüstanleitung Pipettenwechsler Collect&Place-Bestückkopf SIPLACE HF-Serie
Ausgabe 12/2004
11
Montage der zweiten Pipettenwechsler-Reihe 1
1
Die zweite Reihe eines 12er Pipettenwechslers könnte falsch montiert werden.
Diese darf nicht in Richtung LP-Transport montiert werden. 1
1

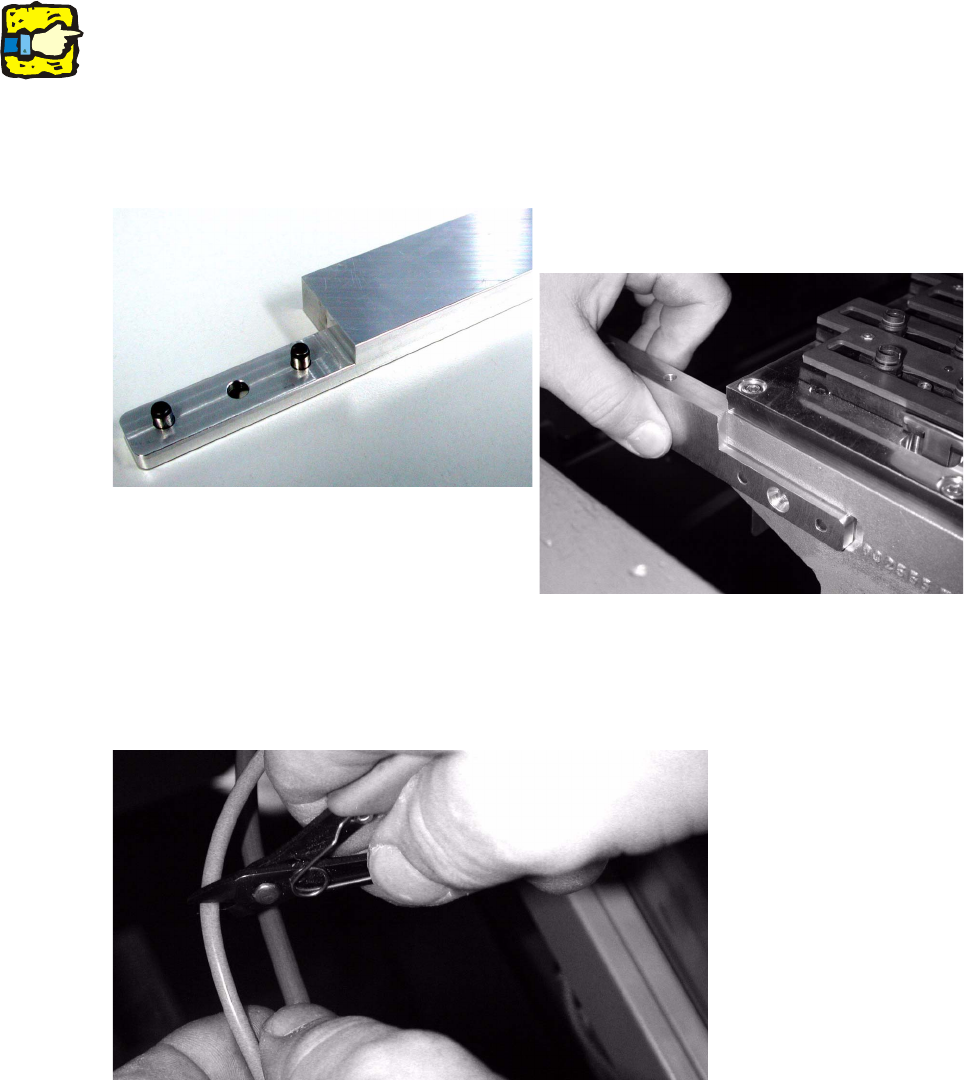

: Schlagen Sie die Passstifte in die entsprechenden Bohrungen des Halters und schrauben Sie
den Halter wie im Bild dargestellt an.
1
1
: Trennen Sie den Druckluftschlauch des vorhandenen Pipettenwechslers auf Höhe des Leer-
gurtschneidgeräts.
1
1
1
1
Nachrüstanleitung Pipettenwechsler Collect&Place-Bestückkopf SIPLACE HF-Serie
Ausgabe 12/2004
12

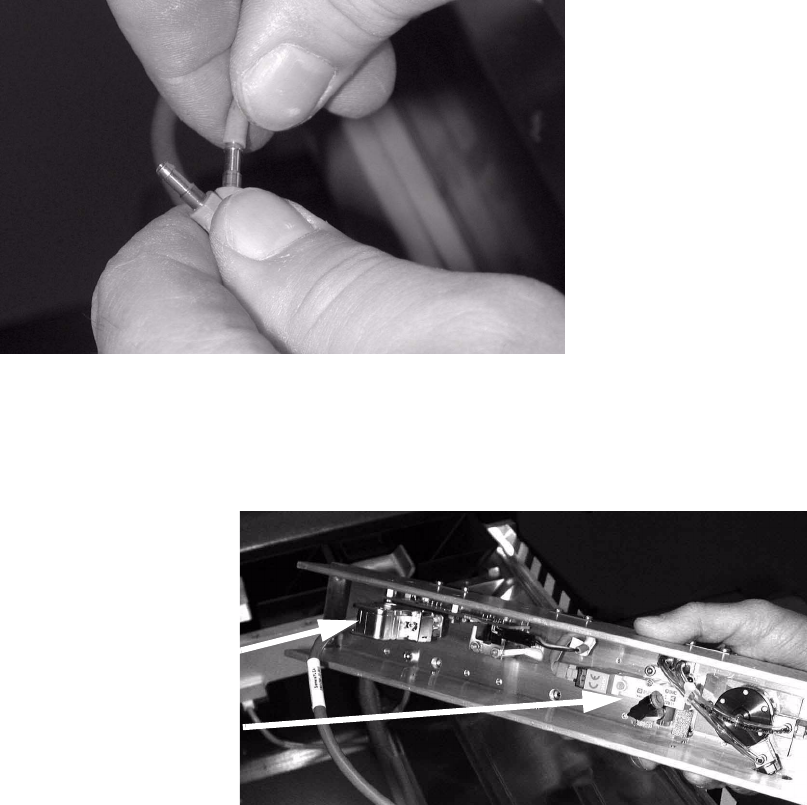

: Stecken Sie an den abgetrennten Schlauch eine Y-Steckverschraubung an.
Verbinden Sie die Druckluftschläuche beider Pipettenwechsler mit der Y-Steckverschraubung.
1
1
: Stecken Sie die Kabel und die Druckluftschlauch in die Pipettenwechsler C&P-Kopf ein.
Das Kabel für die Reihe 2 ist mit "b" gekennzeichnet.
1
1
: Nur SIPLACE HF-Serie ab A-001:
Schließen Sie den zweiten Pipettenwechsler an den One-Wire-HUB an.
1
: Legen Sie den Pipettenwechsler mit der Oberseite nach unten auf die neu montierten Träger.
1
1
1
1
Kabel
Druckluftanschluß
Nachrüstanleitung Pipettenwechsler Collect&Place-Bestückkopf SIPLACE HF-Serie
Ausgabe 12/2004
13
: Schließen Sie den Druckluftschlauch an den neuen Pipettenwechsler an.
1
1
So sollte die Verkabelung aussehen: 1
