Nachrüstanleitung Pipettenwechsler Collect&Place-Bestückkopf SIPLACE HF-Serie
Ausgabe 12/2004
8
: Montieren Sie die Pipettenabzugsvorrichtung.
: Montieren Sie die Abfrage Abwurfbehälter von der Parkposition BE-Abwurf an den Träger Pi-
pettenabwurf.
: Setzen Sie den Abwurfbehälter ein.
1
1
: Stecken Sie das Kabel und die Druckluftschlauch in die Pipettenwechsler C&P-Kopf ein.
Das Kabel für die Reihe 1 ist mit "a" gekennzeichnet.
1
Abfrage Abwurfbehälter
Pipettenabzugs-
vorrichtung
Abwurf-
behälter
Kabel
Druckluftanschluß
Nachrüstanleitung Pipettenwechsler Collect&Place-Bestückkopf SIPLACE HF-Serie
Ausgabe 12/2004
9
Nur SIPLACE HF-Serie ab A-001 1
: Montieren Sie den One-Wire-HUB.
1
1
: Stecken Sie das im Kabelkanal befindliche Anschlusskabel des Pipettenwechslers an den
HUB an.
1
1
1
1
One-Wire-HUB
Anschlussstecker
Pipettenwechsler
Steckplatz für Anschlussstecker Pipettenwechsler
Nachrüstanleitung Pipettenwechsler Collect&Place-Bestückkopf SIPLACE HF-Serie
Ausgabe 12/2004
10

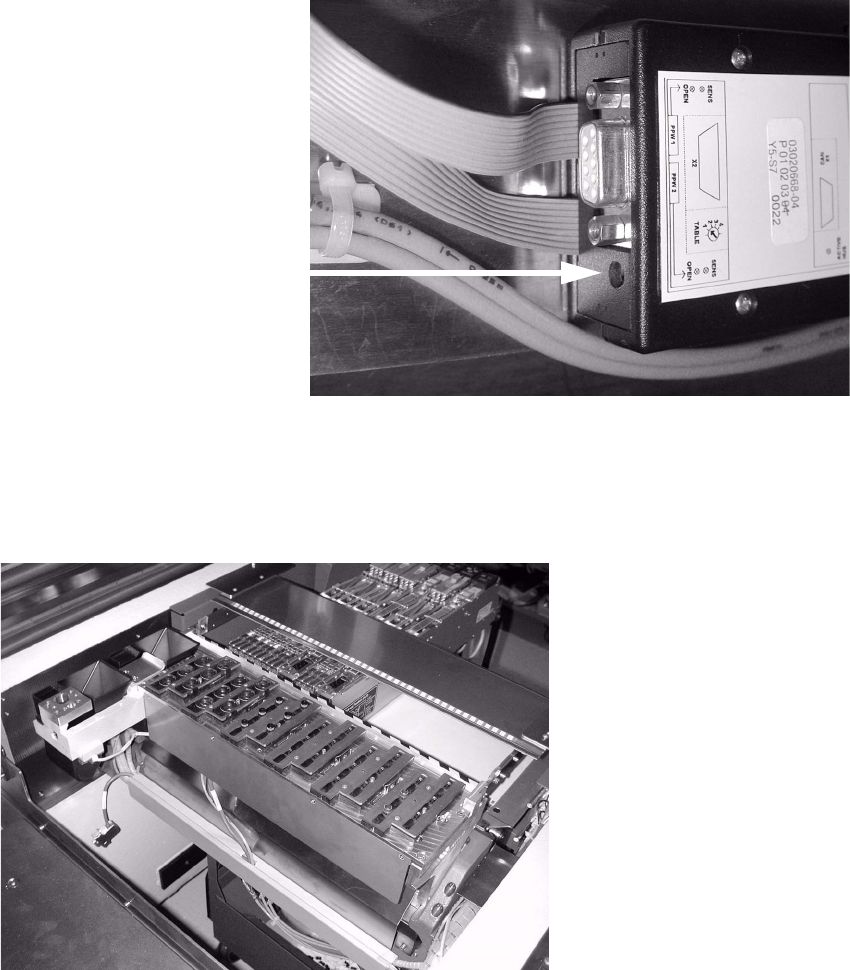

: Stellen Sie an der Einstellschraube den Stellplatz des Pipettenwechslers ein.
1
1
Alle Maschinen 1
: Befestigen Sie den Pipettenwechsler mit den vier Schrauben.
1
Abb. 1 - 1 Beispiel Pipettenwechsler HF 6-Segment C&P - Kopf
1
1
1
1
Einstellschraube HUB
