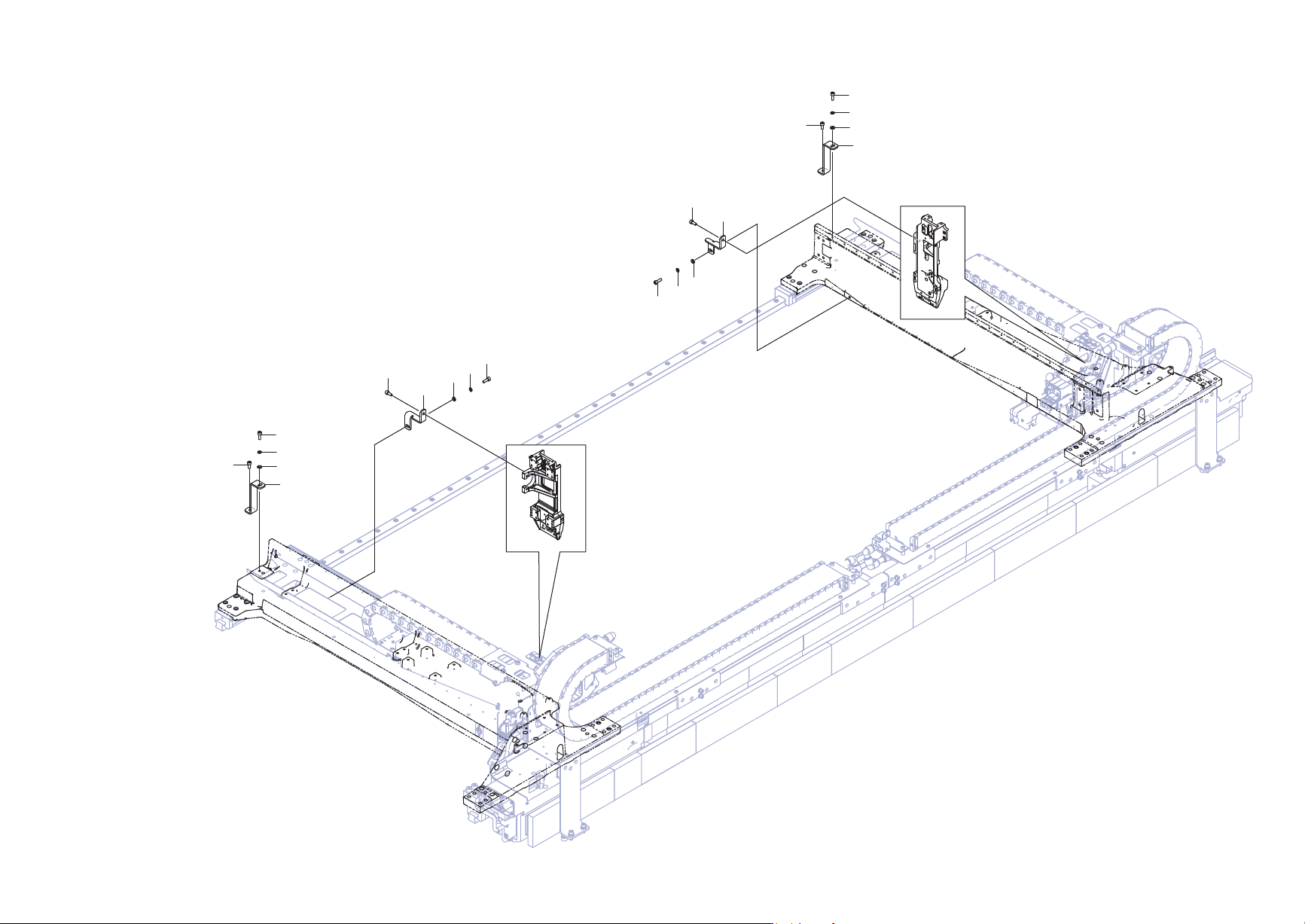

XY ROBOT 7/
XY ロボット 7/
2UHGSA000126
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
171 2MGMSA004200 1 LEVER
レバー
FOR DOUBLE ROBOT
172 H3154E 1 PLUNGER
プランジャ
PXSAN12 FOR DOUBLE ROBOT
173 PM0H7H1 1 SHAFT
シャフト
FOR DOUBLE ROBOT
174 H2096H 1 PIN, PARALLEL
ピン　平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
FOR DOUBLE ROBOT
175 PZ57403 1 SPRING, TORSION
スプリング　ネジリ
FOR DOUBLE ROBOT
176 K5258F 1 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
177 W1106C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
178 W1108D 1 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
179 XZ00010 1 JOINT, HOSE
ジョイント　ホース
FOR DOUBLE ROBOT
180 2MHFSA003301 1 BKT, WIRING
ＢＫＴ　配線
FOR DOUBLE ROBOT
181 K5258L 4 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M04X008(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
182 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
183 2MGYSA003102 1 RETAINER, WIRING
押え　配線
FOR DOUBLE ROBOT
184 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
185 2MHFSA001601 1 SHAFT, ROTATING
シャフト　回転
FOR DOUBLE ROBOT
186 S1003E 2 CIR-CLIP
サークリップ
ST-EW-3(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
187 2MHFSA001701 1 SHAFT
シャフト
FOR DOUBLE ROBOT
188 S1003E 2 CIR-CLIP
サークリップ
ST-EW-3(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
189 W1108S 1 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
FOR DOUBLE ROBOT
190 W60422 1 WASHER
ワッシャ
WSSB15-4-1 FOR DOUBLE ROBOT
191 S66565 1 SPRING
スプリング
F7709 FOR DOUBLE ROBOT
192 2MHFSA001802 1 GRIP
握り
FOR DOUBLE ROBOT
193 2MHFSA001500 1 BKT, WIRING
ＢＫＴ　配線
FOR DOUBLE ROBOT
194 2MGXSA006700 1 DUCT, WIRING
ダクト　配線
FOR DOUBLE ROBOT
195 H68339 4 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X004(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
196 W1106A 4 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
197 2MGYSA007200 1 RETAINER
押え
FOR DOUBLE ROBOT
198 H5425F 1 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
199 W1106A 1 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
200 2MGYSA009701 1 SEAL
シール
FOR SINGLE AND DOUBLE ROBOT
201 2MGYSA010400 1 PLATE
プレート
FOR SINGLE AND DOUBLE ROBOT
202 K5258L 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M04X008(3ｶ ｼﾛ)
FOR SINGLE AND DOUBLE ROBOT
203 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
FOR SINGLE AND DOUBLE ROBOT
204 2MGMSA003300 1 SEAL
シール
FOR SINGLE AND DOUBLE ROBOT
205 K53621 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M06X010 (3ｶ ｼﾛ)
FOR SINGLE AND DOUBLE ROBOT
206 2MGYSA009203 1 RETAINER, WIRING
押え　配線
FOR SINGLE AND DOUBLE ROBOT
207 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
FOR SINGLE AND DOUBLE ROBOT
208 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
FOR SINGLE AND DOUBLE ROBOT
209 2MGXSA006000 1 DUCT, WIRING
ダクト　配線
FOR SINGLE AND DOUBLE ROBOT
210 2MGXSA006100 1 BKT, RETAINER
ＢＫＴ　押え
FOR SINGLE AND DOUBLE ROBOT
211 H2046A 2 PIN, SPRING
ピン　スプリング
φ3X 6 FOR SINGLE AND DOUBLE ROBOT
212 2MGXSA006303 2 PLATE, RETAINING
プレート　押え
FOR SINGLE AND DOUBLE ROBOT
213 2MGXSA006400 1 TAPE
テープ
FOR SINGLE AND DOUBLE ROBOT
214 2MGXSA006201 1 BKT
ＢＫＴ
FOR SINGLE AND DOUBLE ROBOT
215 2MGYSA005502 1 RETAINER, WIRING
押え　配線
FOR SINGLE AND DOUBLE ROBOT
216 H54251 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
FOR SINGLE AND DOUBLE ROBOT
217 W1106C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
FOR SINGLE AND DOUBLE ROBOT
218 H5425Z 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X004(3ｶ ｼﾛ)
FOR SINGLE AND DOUBLE ROBOT
219 PH00462 1 COVER, CONNECTOR
カバー　コネクタ
FOR SINGLE AND DOUBLE ROBOT
220 PH00472 1 COVER, CONNECTOR
カバー　コネクタ
FOR SINGLE AND DOUBLE ROBOT
221 K5173L 1 SCREW, C/R PAN
小ネジ　十穴鍋
M02.6X010(ﾀｯﾋﾟﾝ 3ｼｭC1 3ｶｸﾛ)
FOR SINGLE AND DOUBLE ROBOT
130
PTS-AIMEX3-L-06
XY ROBOT 7/
XY ロボット 7/
2UHGSA000126
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
222 PH00442 1 COVER, CONNECTOR
カバー　コネクタ
FOR SINGLE AND DOUBLE ROBOT
223 PH00452 1 COVER, CONNECTOR
カバー　コネクタ
FOR SINGLE AND DOUBLE ROBOT
224 K5173L 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02.6X010(ﾀｯﾋﾟﾝ 3ｼｭC1 3ｶｸﾛ)
FOR SINGLE AND DOUBLE ROBOT
225 AA06F03 1 COVER, CONNECTOR
カバー　コネクタ
FOR SINGLE AND DOUBLE ROBOT
226 AA06E03 1 COVER, CONNECTOR
カバー　コネクタ
FOR SINGLE AND DOUBLE ROBOT
250 2MGYSA009701 1 SEAL
シール
FOR DOUBLE ROBOT
251 2MGYSA010400 1 PLATE
プレート
FOR DOUBLE ROBOT
252 K5258L 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M04X008(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
253 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
254 2MGMSA003300 1 SEAL
シール
FOR DOUBLE ROBOT
255 K53621 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M06X010 (3ｶ ｼﾛ)
FOR DOUBLE ROBOT
256 2MGYSA009203 1 RETAINER, WIRING
押え　配線
FOR DOUBLE ROBOT
257 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
258 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
259 2MGXSA006000 1 DUCT, WIRING
ダクト　配線
FOR DOUBLE ROBOT
260 2MGXSA006100 1 BKT, RETAINER
ＢＫＴ　押え
FOR DOUBLE ROBOT
261 H2046A 2 PIN, SPRING
ピン　スプリング
φ3X 6 FOR DOUBLE ROBOT
262 2MGXSA006303 2 PLATE, RETAINING
プレート　押え
FOR DOUBLE ROBOT
263 2MGXSA006400 1 TAPE
テープ
FOR DOUBLE ROBOT
264 2MGXSA006201 1 BKT
ＢＫＴ
FOR DOUBLE ROBOT
265 2MGYSA005502 1 RETAINER, WIRING
押え　配線
FOR DOUBLE ROBOT
266 H54251 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
267 W1106C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
268 H5425Z 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X004(3ｶ ｼﾛ)
FOR DOUBLE ROBOT
269 PH00462 1 COVER, CONNECTOR
カバー　コネクタ
FOR DOUBLE ROBOT
270 PH00472 1 COVER, CONNECTOR
カバー　コネクタ
FOR DOUBLE ROBOT
271 K5173L 1 SCREW, C/R PAN
小ネジ　十穴鍋
M02.6X010(ﾀｯﾋﾟﾝ 3ｼｭC1 3ｶｸﾛ)
FOR DOUBLE ROBOT
272 PH00442 1 COVER, CONNECTOR
カバー　コネクタ
FOR DOUBLE ROBOT
273 PH00452 1 COVER, CONNECTOR
カバー　コネクタ
FOR DOUBLE ROBOT
274 K5173L 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02.6X010(ﾀｯﾋﾟﾝ 3ｼｭC1 3ｶｸﾛ)
FOR DOUBLE ROBOT
275 AA06F03 1 COVER, CONNECTOR
カバー　コネクタ
FOR DOUBLE ROBOT
276 AA06E03 1 COVER, CONNECTOR
カバー　コネクタ
FOR DOUBLE ROBOT
131
