DEVICE BASE 2/ デバイ ス ベ ース 2/ 2UHFPB00 0114 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 2 H6049 1 2 PIN, PAR ALLEL ピン 平行 φ06X10 A 種 ( m6) 3 2MGYPL0 06105 1 CUTTER, ST ATIONARY…
A
A
b
b
A
A
C
C
B
B
C
C
B
B
F
F
F
F
G
G
G
G
a
a
a
a
b
b
d
d
d
d
J
J
H
H
J
J
H
H
E
E
E
E
E
E
E
E
E
E
E
E
2
2
3
4
4.1
5
6
7
7
8
8
9
10
10.1
10.2
10.3
10.4
11
12.1
14
15
16
17
19
22
20.1
19
20
51
51
52
52
53
53
54
54
55
55
56
56
57
57
58
58
61
61
62
62
63
63
64
65
71
73
72
74
75
72
76
81
82
84
85
86
87
87
87
88
88
88
89
89
89
91
91
92
92
92
92
92
92
93
93
93
93
93
93
94
94
94
94
94
94
96
95
97
97
98
98
99
99
101
102
103
103
104
104
104
104
105
105
105
106
106
107
107
108
108
109
109
110
110
111
111
112
112
113
113
121
121
122
122
123
124
124
125
125
126
127
127
128
128
129
129
130
130
131
131
132
134
105
123
132
126
53.1
109.1
53.1
109.1
19
20
134
131
133
133
40
34
38
39
41
42
43
44
35.1
36
37
25
26
28
29
30
31
32
33
24
27
7.2
7.1
131
35
91
91
91
91
10.5
10.6
10.7
10.8
12
13
87.1
87.2
87.1
87.2
87.1
87.2
2UHFPB000114
ࢹࣂࢫ࣮࣋ࢫ

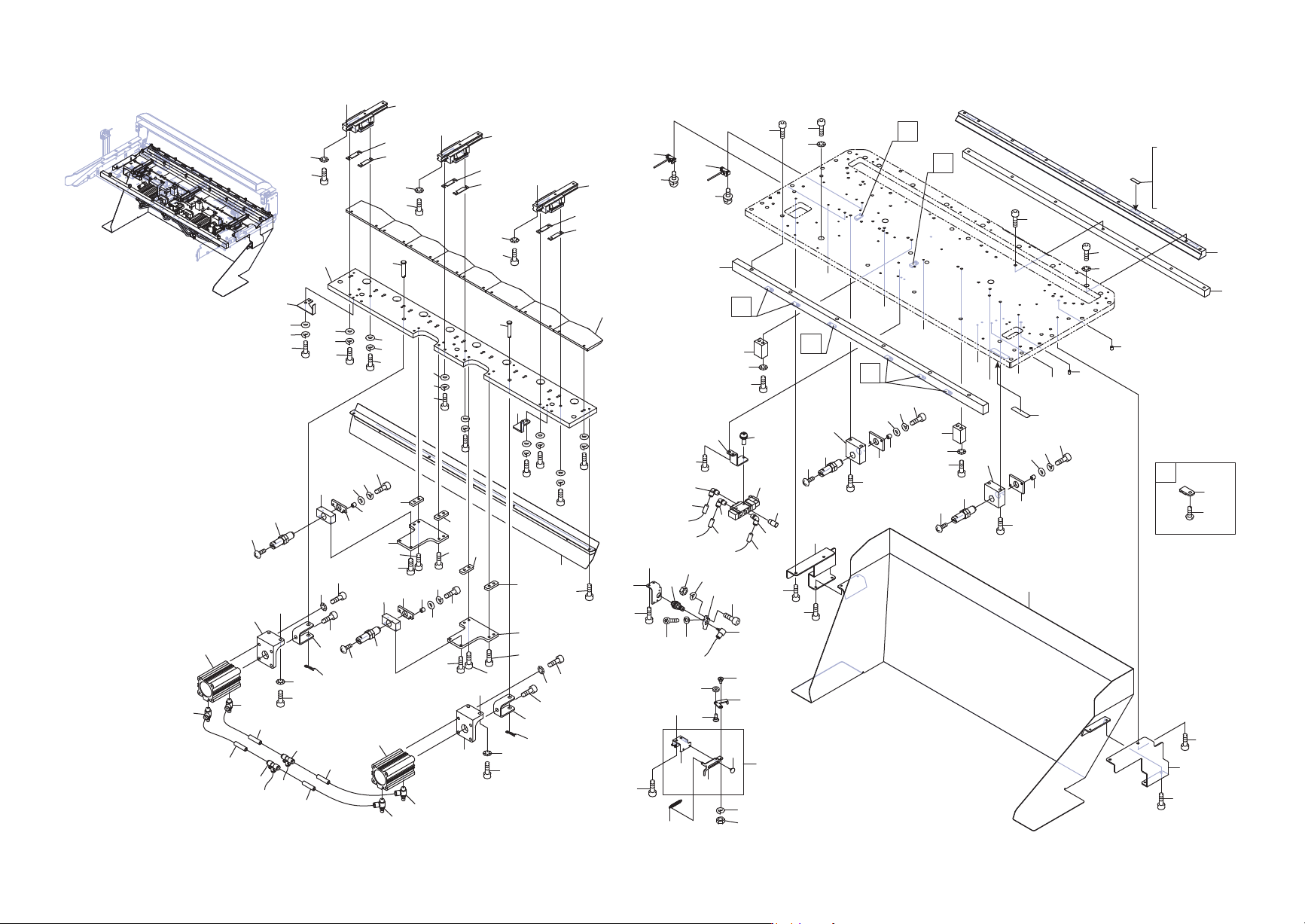

DEVICE BASE 2/
140
PTS-AIMEX3-L-06
DEVICE BASE 2/
デバイス ベース 2/
2UHFPB000114
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格 備考
2 H60491 2 PIN, PARALLEL
ピン 平行
φ06X10 A種(m6)
3 2MGYPL006105 1 CUTTER, STATIONARY
カッタ 固定
4 2MHFPL001900 1 SCRAPER
スクレーパ
4.1 H54273 7 BOLT, HEX SOCKET
ボルト 六角穴
M06X022(3ｶ ｼﾛ)
5 H53220 9 BOLT, HEX SOCKET
ボルト 六角穴
M06X016(3ｶ ｼﾛ)
6 W1013A 9 WASHER, CONICAL
ワッシャ 皿
M- 6-H
7 S69233 2 SENSOR, PHOTO
センサ フォト
PM-L45-P
7.1 2AHFPB0017** 1 SENSOR
センサ
With terminals processed
7.2 2AHFPB0018** 1 SENSOR
センサ
With terminals processed
8 K51993 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X012 ﾅﾍﾞｾﾑｽ P4(3ｶ ｼﾛ)
9 2MHFPB000300 1 SEAL, BAR CODE
シール バーコード
unit serial number
10 2MGKPK002100 8 SHIM
シム
INT, t=0.02
10.1 2MGKPK002200 8 SHIM
シム
INT, t=0.05
10.2 2MGKPK002300 8 SHIM
シム
INT, t=0.08
10.3 2MGKPK002400 8 SHIM
シム
INT, t=0.10
10.4 2MGKPK011300 8 SHIM
シム
INT, t=0.04
10.5 2MGKPK021000 8 SHIM
シム
INT, t=0.03
10.6 2MGKPK021100 8 SHIM
シム
INT, t=0.07
10.7 2MGKPK021200 8 SHIM
シム
INT, t=0.09
10.8 2MGTPK004500 8 SHIM
シム
INT, t=0.06
11 2MHFPL000301 1 RIB
リブ
12 H5428L 1 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
12.1 H5428R 5 BOLT, HEX SOCKET
ボルト 六角穴
M08X030(3ｶ ｼﾛ)
13 W1014A 1 WASHER, CONICAL
ワッシャ 皿
M- 8-H
14 PB07RT1 1 BKT, VALVE
ＢＫＴ バルブ
15 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
16 H13362 1 VALVE, SOL
バルブ ＳＯＬ
SY5120-5MOZ-01
17 K5198B 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
19 Y60192 3 UNION, ELBOW
ユニオン エルボ
KQ2L06-01AS
20 2MHFPB004000 2 TUBE
チューブ
20.1 2MHFPB004100 1 TUBE
チューブ
22 S63104 2 SILENCER
サイレンサ
AN10-01
24 H3149W 1 PLUG, COUPLER
プラグ カプラ
MC-06PCL
25 2MGYPL001401 1 BKT
ＢＫＴ
26 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
27 S5221A 1 SOCKET, COUPLER
ソケット カプラ
MC-06SCB
28 2MGTBC021400 1 LEVER
レバー
29 H67806 1 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X012(3ｶ ｼﾛ)
30 W1106A 1 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
31 H67807 1 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X025(3ｶ ｼﾛ)
32 N1074Z 1 NUT, HEX
ナット 六角
M02.5(ｽﾃﾝﾚｽ)
33 W1106A 1 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
34 S60017 1 SPRING, TENSION
スプリング 引張
AWA8-25
35 2AGTPK000201 1 PANEL, CONNECTOR
パネル コネクタ
35.1 2MGTPK003601 1 SHUTTER
シャッタ
36 2MGTPK003700 1 PANEL, CONNECTOR
パネル コネクタ
37 2MGTPK003800 2 PIN, GUIDE
ピン ガイド
38 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
39 N10793 1 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
40 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
41 2MGKPK003002 1 STOPPER, SAFETY
ストッパ 安全
141
PTS-AIMEX3-L-06
DEVICE BASE 2/
デバイス ベース 2/
2UHFPB000114
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格 備考
42 2MGKPK003400 1 PIN
ピン
43 2MGKPK003301 1 PIN
ピン
44 2MGKPK012100 1 COLLAR
カラー
51 2MHFPL001200 2 BKT, STOPPER
ＢＫＴ ストッパ
52 2MHFPL002001 2 PLATE, STOPPER
プレート ストッパ
53 2MGTPK005001 2 ABSORBER, SHOCK
アブソーバ ショック
53.1 K5180E 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X003 0ﾊﾞﾝ1ｼｭ(3ｶ ｼﾛ)
54 PM36281 4 COLLAR
カラー
55 H54253 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
56 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
57 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
58 H5428B 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X055(3ｶ ｼﾛ)
61 2MHFPL001100 2 BLOCK, STOPPER
ブロック ストッパ
62 H54277 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X040(3ｶ ｼﾛ)
63 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
64 S2025A 8 SHEET
シート
CTAM1
65 K5172L 8 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
71 2MHFPL000601 1 CHUTE
シュート
72 H5426H 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
73 2MHFPL002300 1 BKT, DUCT
ＢＫＴ ダクト
74 H54269 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
75 2MHFPL002400 1 BKT, DUCT
ＢＫＴ ダクト
76 H54269 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
81 2MGYPL005800 1 CUTTER, MOVABLE
カッタ 可動
82 2MHFPL001302 1 PLATE
プレート
84 H5427F 16 BOLT, HEX SOCKET
ボルト 六角穴
M05X020(3ｶ ｼﾛ)
85 W1106E 16 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
86 W1108C 16 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
87 2MHFPL000202 3 GUIDE, RAIL
ガイド レール
INT, HGW15CC
87.1 2MHFPL002500 3 GUIDE, RAIL
ガイド レール
INT, TSK
87.2 2MHFPL002600 3 GUIDE, RAIL
ガイド レール
INT, HGW15CA
88 H5426R 9 BOLT, HEX SOCKET
ボルト 六角穴
M04X016(3ｶ ｼﾛ)
89 W1011A 9 WASHER, CONICAL
ワッシャ 皿
M-4-L
91 2MGYPL002000 6 SHIM
シム
92 H5427G 12 BOLT, HEX SOCKET
ボルト 六角穴
M05X022(3ｶ ｼﾛ)
93 W1106E 12 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
94 W1108C 12 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
95 2MGYPL001600 1 DOG
ドッグ
96 2MHFPL002200 1 BKT, STOPPER
ＢＫＴ ストッパ
97 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
98 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
99 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
101 2MGYPL006000 1 COVER, SLIDE
カバー スライド
102 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
103 2MHFPL001001 2 PLATE
プレート
104 2MHFPL001600 4 NUT
ナット
105 H5427G 8 BOLT, HEX SOCKET
ボルト 六角穴
M05X022(3ｶ ｼﾛ)
106 2MGYPL000900 2 BKT, STOPPER
ＢＫＴ ストッパ
107 H5427C 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
108 PG07050 2 PLATE, STOPPER
プレート ストッパ
109 2MGTPK005001 2 ABSORBER, SHOCK
アブソーバ ショック
