DEVICE BASE 3/
デバイス ベース 3/
2UHFPB000114
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格
備考
72 N1079B 1 NUT, HEX
ナット 六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
73 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
74 2MGYBA019800 1 BKT, DUCT
ＢＫＴ ダクト
75 H5426M 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
76 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
77 2MGYBA014000 1 BKT, DUCT
ＢＫＴ ダクト
78 H54241 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
79 2MGYBA012201 1 COVER
カバー
80 H5426M 5 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
81 W1106D 5 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
82 W1043C 5 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
92 2AHFPB009000 1 DUCT
ダクト
93 2MGYBA017304 1 DUCT
ダクト
93.1 2MHGBA002701 1 SHEET
シート
93.2 2MHGBA002801 1 SHEET, RUBBER
シート ゴム
94 2MHFPB002801 2 PACKING, RUBBER
パッキン ゴム
95 2MHFPB003001 2 PACKING, RUBBER
パッキン ゴム
97 2MHFPB001901 1 BKT, DUCT
ＢＫＴ ダクト
97.1 H5426H 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
98 H54269 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
99 PM07085 1 PIN, ROUND
ピン 丸
100 N1079B 1 NUT, HEX
ナット 六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
101 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
102 W1043C 1 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
103 2MHFPB001801 1 BKT, DUCT
ＢＫＴ ダクト
104 H5427C 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
105 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
106 W1108E 2 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
107 2MHFPB001603 1 BKT, DUCT
ＢＫＴ ダクト
108 H5427C 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
109 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
110 W1108E 2 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
146
PTS-AIMEX3-L-06
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍ
This page is intentionally blank.
↚享ᱥグⲳ享
147
PTS-AIMEX3-L-06

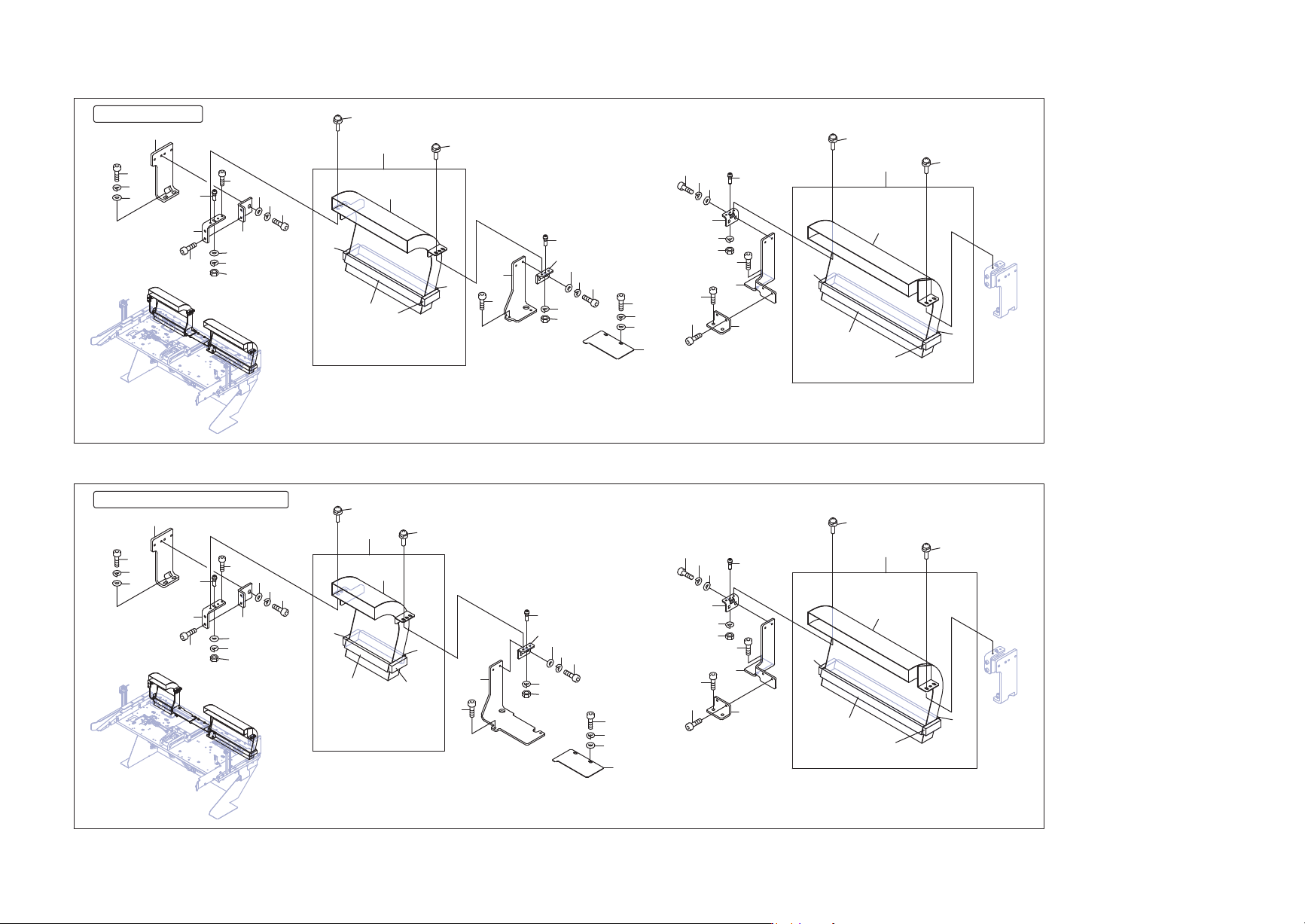

for TRAY UNIT-M
for TRAY FEEDER (M type 2sets)
11
12
13
13
14
14
16
18
19
20
21
22
26
23
24
25
17
27
28
29
15
30
34
35
36
37
38
31
32
33
41
42
43
44
51
52
53
53
54
54
56
60
61
62
63
66
57
58
59
64
65
67
55
55
15
16.1
71
72
73
73
74
74
76
78
79
80
81
82
86
83
84
85
77
87
88
89
75
90
94
95
96
97
98
91
92
93
101
102
103
104
111
112
113
113
114
114
116
120
121
122
123
126
117
118
119
124
125
127
115
115
75
76.1
2UHFPB000114
ࢹࣂࢫ࣮࣋ࢫ
DEVICE BASE 4/
