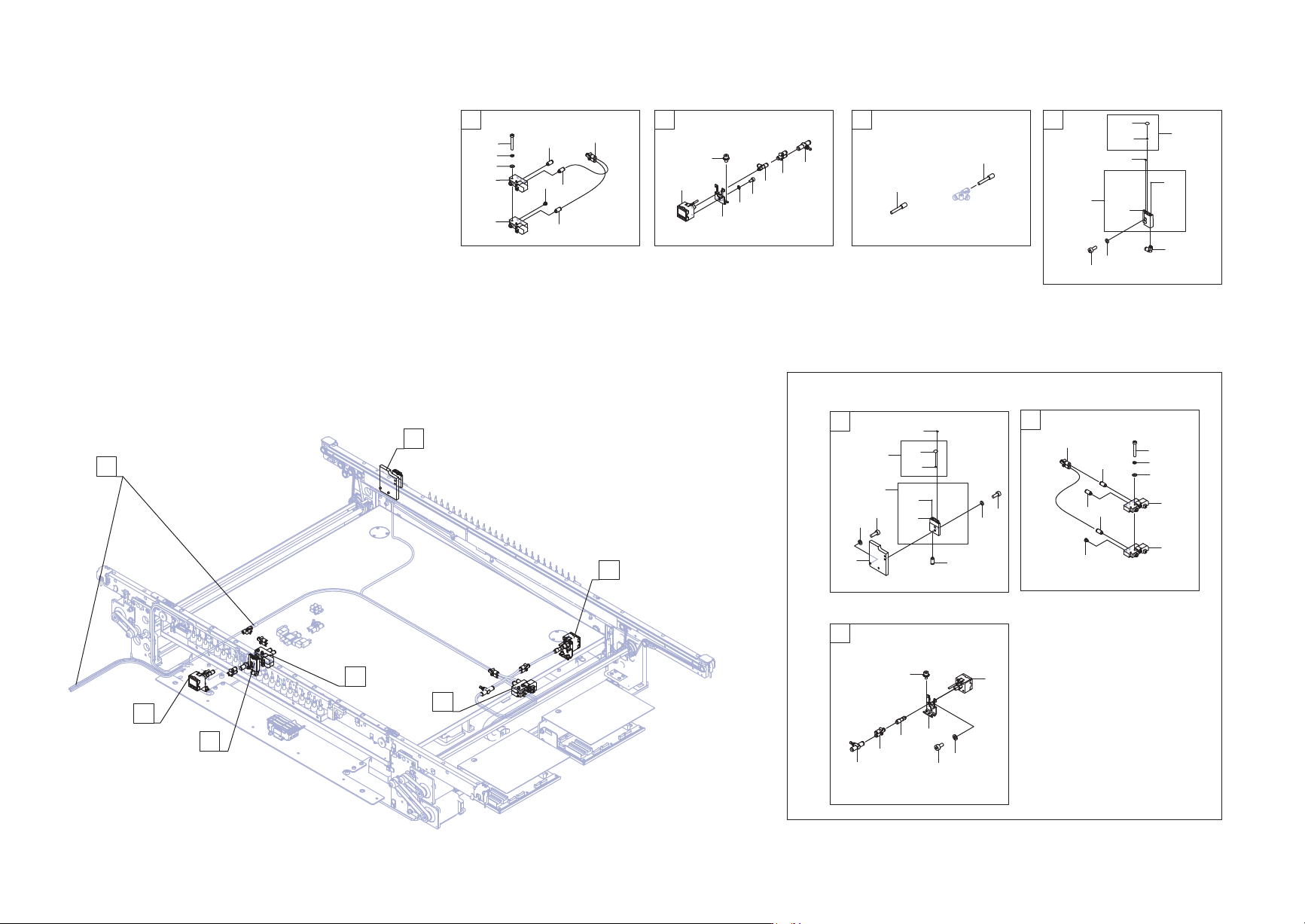

E E F F G G C C A A B B D D 1 robot ࣟ࣎ࢵࢺ 2 robots ࣟ࣎ࢵࢺ 54 53 46 48 51 55 52 45 64 63 68 67 69 70 18 49 50 42 43 44 9 29 28 21 23 24 25 26 30 20 27 56 60 8 12 13 14 15 1 2 5 5 5 6 57 60 60 61 71 72 62 16 17 7 3 4 4.1 58…
SINGLE CONVEYER 6/
シングルコンベア 6/
2UHGCE000213
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格
備考
2 H65512 1 PIN, STOPPER
ピン ストッパ
STFHN10-21
3 2MHGCE013004 1 PLATE, BACKUP
プレート バックアップ
4 2MHFCE004004 4 PLATE, RETAINING
プレート 押え
5 K5357M 12 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
6 2MHGCE013102 4 HOLDER
ホルダ
7 2MHGCE013200 4 PLATE
プレート
8 H5426K 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
21 S61913 4 SPACER
スペーサ
CB-412E
22 2MHGCE003701 2 BKT
ＢＫＴ
23 K5258T 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X020(3ｶ ｼﾛ)
24 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
25 2MHFCE014301 2 COVER
カバー
26 H68969 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
28 H68969 8 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
30 AA6WL06 8 PIN, BACKUP
ピン バックアップ
31 PM08AA2 1 PIN, BACKUP
ピン バックアップ
32 M1004R 1 MAGNET
マグネット
N0605-35
33 PZ34033 1 SHEET
シート
35 2AGYCF003701 1 PLATE
プレート
36 2MGYCF023000 1 PLATE
プレート
37 2MGYCF023100 1 SHEET
シート
38 PZ47971 2 SHEET
シート
39 PZ39051 7 MAGNET
マグネット
40 AA8AN01 1 PLATE
プレート
41 PB03WL1 1 PLATE
プレート
42 PZ47981 1 SHEET
シート
43 PZ47991 1 MAGNET
マグネット
45 AA8AM01 1 PLATE
プレート
46 PB03WK2 1 PLATE
プレート
47 PZ47961 1 SHEET
シート
48 PZ47971 1 SHEET
シート
49 PZ39051 5 MAGNET
マグネット
175
PTS-AIMEX3-L-06
E
E
F
F
G
G
C
C
A
A
B
B
D
D
1 robot
ࣟ࣎ࢵࢺ
2 robots
ࣟ࣎ࢵࢺ
54
53
46
48
51
55
52
45
64
63
68
67
69
70
18
49
50
42
43
44
9
29
28
21
23
24
25
26
30
20
27
56
60
8
12
13
14
15
1
2
5
5
5
6
57
60
60
61
71
72
62
16
17
7
3
4
4.1
58
59
59.1
18
SINGLE CONVEYER 7/
ࢩࣥࢢࣝࢥࣥ࣋ 2UHGCE000213
E
E
G
G
A
A
B
B
D
D
F
F
C
C
176
PTS-AIMEX3-L-06
SINGLE CONVEYER 7/
シングルコンベア 7/
2UHGCE000213
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格
備考
1 H67350 1 VALVE, SOL
バルブ ＳＯＬ
VQZ115R-5MO1-C4-PR
2 H74657 1 VALVE, SOL
バルブ ＳＯＬ
VQZ115-5MO1-C4-PR
3 H54258 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X025(3ｶ ｼﾛ)
4 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
4.1 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
5 Y60183 3 UNION, HALF
ユニオン ハーフ
KQ2S04-M5A
6 H3146A 1 PLUG
プラグ
M-5P
7 Y60282 1 UNION
ユニオン
KQ2U04-00A
8 H62396 1 BKT
ＢＫＴ
ZS-38-A1
9 H68969 2 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
12 S3150B 1 SW, PRESSURE
ＳＷ プレッシャ
ZSE30A-01-P-MLY
13 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
14 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
15 Y60426 1 UNION
ユニオン
KQ2Y04-M5A
16 Y60282 1 UNION
ユニオン
KQ2U04-00A
17 K60089 1 CONTROLLER, SPEED
コントローラ スピード
AS1001FM-04
18 H3145K 2 PLUG
プラグ
KQ2P-04
20 AA86N07 1 JIG
治具
21 PM0C7Y7 1 JIG
治具
23 PM0DNR0 4 PIN
ピン
24 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
25 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
26 Y60181 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-M5A
27 AA7SA00 1 TIP
チップ
28 PM084Z0 1 TIP
チップ
29 PJ19432 1 SHEET, RUBBER
シート ゴム
30 GGAJ0403 1 GAUGE
ゲージ
42 2MHGCF003201 1 BKT, SENSOR
ＢＫＴ センサ
43 H5426M 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
44 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
45 AA86N07 1 JIG
治具
46 PM0C7Y7 1 JIG
治具
48 PM0DNR0 4 PIN
ピン
49 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
50 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
51 Y60183 1 UNION, HALF
ユニオン ハーフ
KQ2S04-M5A
52 AA7SA00 1 TIP
チップ
53 PM084Z0 1 TIP
チップ
54 PJ19432 1 SHEET, RUBBER
シート ゴム
55 GGAJ0403 1 GAUGE
ゲージ
56 H67350 1 VALVE, SOL
バルブ ＳＯＬ
VQZ115R-5MO1-C4-PR
57 H74657 1 VALVE, SOL
バルブ ＳＯＬ
VQZ115-5MO1-C4-PR
58 H54258 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X025(3ｶ ｼﾛ)
59 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
59.1 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
60 Y60183 3 UNION, HALF
ユニオン ハーフ
KQ2S04-M5A
61 H3146A 1 PLUG
プラグ
M-5P
62 Y60282 1 UNION
ユニオン
KQ2U04-00A
63 H62396 1 BKT
ＢＫＴ
ZS-38-A1
64 H68969 2 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
67 S3150B 1 SW, PRESSURE
ＳＷ プレッシャ
ZSE30A-01-P-MLY
