SINGLE CONVEYER 10/
ࢩࣥࢢࣝࢥࣥ࣋࢔ 2UHGCE000213
Option
Z0-2 mm
184
PTS-AIMEX3-L-06
SINGLE CONVEYER 10/
シングルコンベア 10/
2UHGCE000213
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MHGCE016300 1 RAIL
レール
3 H3170B 2 PLUNGER, BALL
プランジャ　ボール
SBP-4
4 H5289A 13 BOLT, HEX SOCKET
ボルト　六角穴
M04X012
5 W1011A 13 WASHER, CONICAL
ワッシャ　皿
M-4-L
6 2MHGCE021900 1 PLATE, RETAINING
プレート　押え
7 2MGTCF000400 12 COLLAR
カラー
8 2MGTCF004501 12 BOLT
ボルト
9 2MGTCA001000 2 SEAL
シール
10 PB08GC2 2 BKT, COVER
ＢＫＴ　カバー
11 H54254 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｼﾛ)
12 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
13 PT01214 1 GUIDE
ガイド
14 PT01225 1 GUIDE
ガイド
15 2MHGCE022101 1 PLATE, CLAMPING
プレート　クランプ
16 K5255A 5 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X004
17 2MHGCE022201 1 PLATE, CLAMPING
プレート　クランプ
18 K5255A 4 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X004
22 2MHGCE022001 1 RAIL
レール
23 H5289A 13 BOLT, HEX SOCKET
ボルト　六角穴
M04X012
24 W1011A 13 WASHER, CONICAL
ワッシャ　皿
M-4-L
25 PB08GC2 2 BKT, COVER
ＢＫＴ　カバー
26 H54254 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｼﾛ)
27 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
28 PT01214 1 GUIDE
ガイド
29 PT01225 1 GUIDE
ガイド
30 2MHGCE022101 1 PLATE, CLAMPING
プレート　クランプ
31 K5255A 5 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X004
32 2MHGCE022201 1 PLATE, CLAMPING
プレート　クランプ
33 K5255A 4 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X004
185
PTS-AIMEX3-L-06
A
A
B
B
C1
C1
E
E
A
A
A
A
A
A
B
B
C1
C1
B
B
C2
C2
A
A
A
A
A
A
A
A
E
E
E
E
A
A
C2
C2
C1
C1
C2
C2
D1
D1
D2
D2
D1
D1
D2
D2
45
46
44
43
21
22
20
23
25
26
24
27
29
30
28
32
33
31
35
34
36
39
51
49
48
50
50.1
50.2
47
52
53
54.1
62
61
63
1
2
3
4
4
5
6
7
8
9
8
9
10
11
12
13
14
15
14
15
62
63
59
60
60
3
5
6
72
73
74
16
75
75
75
75
75.1
75.2
75.3
75.4
74
74.1
74.2
55
58
57
56
41
42
40
54
70
70
69
69
59
60
60
61
60
59
60
60
59
60
60
59
60
60
59
60
86
81
83
82
84
85
64
65
66
70
67
67
68
69
69
64
65
66
67
67
68
70
70
87
70
69
69

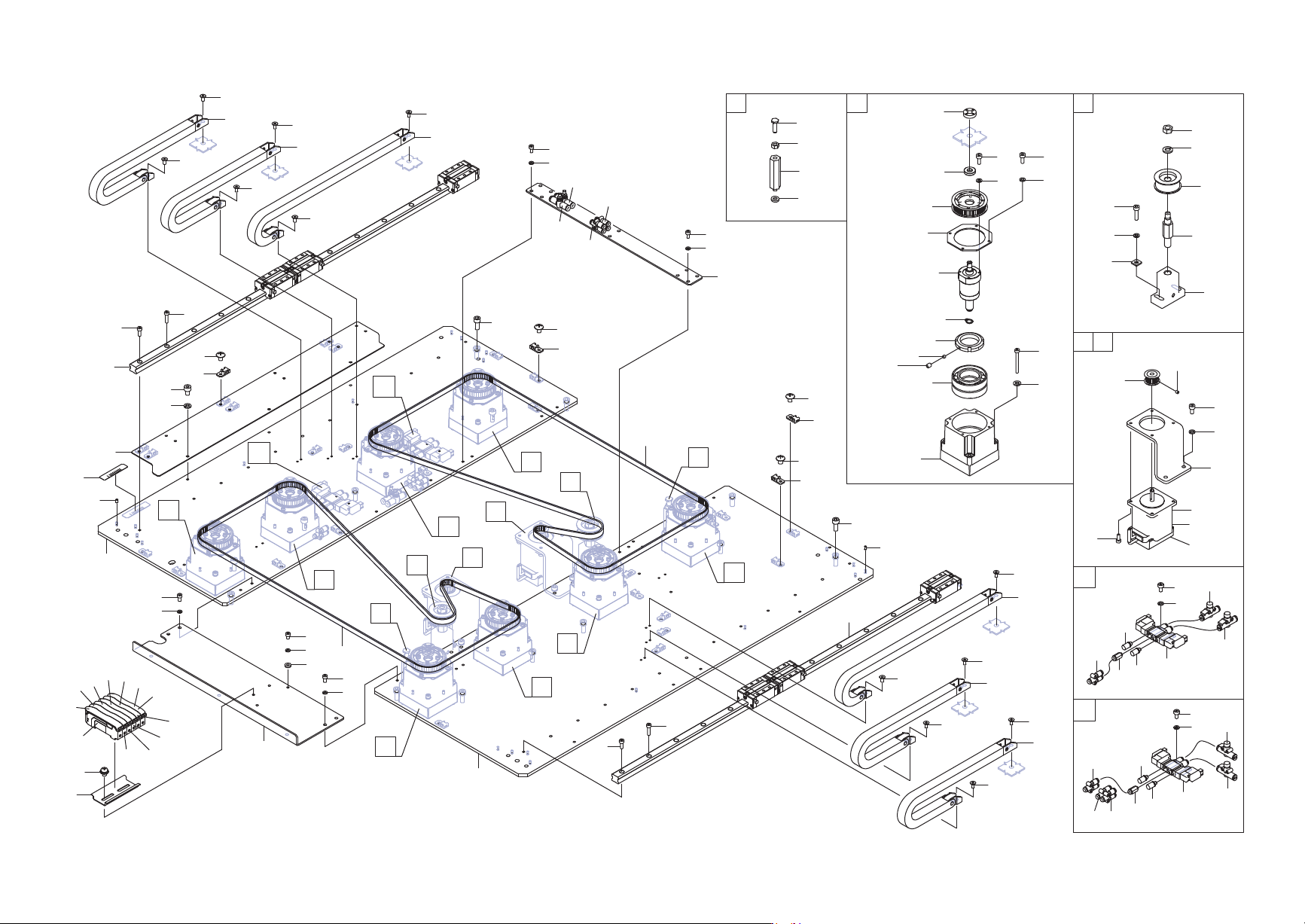

DOUBLE CONVEYER 1/
ࢲࣈࣝࢥࣥ࣋࢔ 2UHGCF000212
