DOUBLE CONVEYER 1/
ダブルコンベア 1/
2UHGCF000212
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格
備考
54.1 H65404 1 BELT, TIMING
ベルト　タイミング
1722-3GT-9
55 PM067T4 2 BKT, STOPPER
ＢＫＴ　ストツパ
56 W1108F 2 WASHER, FLAT
ワッシャ　平
4W-6(3ｶ ｼﾛ)
57 2MGKCE000100 2 BOLT, POSITIONING
ボルト　位置決め
58 N60024 2 NUT, HEX
ナット　六角
M6 P=0.75 (3ｶ ｼﾛ)
59 K41622 6 FLEXIBLE TRACK
ケーブルベア
07.10.018-19-060.10.12
60 K5357L 24 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
61 2MHGCF005300 2 GUIDE, RAIL
ガイド　レール
62 2MGTCA006501 20 BOLT, HEX SOCKET
ボルト　六角穴
63 H5426R 6 BOLT, HEX SOCKET
ボルト　六角穴
M04X016(3ｶ ｼﾛ)
64 H67398 2 VALVE, SOL
バルブ　ＳＯＬ
SY3220T-5MOZ-C4-F2
65 H54251 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
66 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
67 S1058A 4 SILENCER
サイレンサ
AN120-M5
68 Y60183 2 UNION, HALF
ユニオン　ハーフ
KQ2S04-M5A
69 K69177 4 CONTROLLER, SPEED
コントローラ　スピード
AS1002F-04A
70 Y60282 6 UNION
ユニオン
KQ2U04-00A
72 RB00651 1 RAIL
レール
73 K5198C 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M04X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
74 2MGTCA002701 2 AMPLIFIER
アンプ
74.1 2AHGCE0005** 1 AMPLIFIER
アンプ
With terminals processed
74.2 2AHGCF0004** 1 AMPLIFIER
アンプ
With terminals processed
75 2MGTCA002801 4 AMPLIFIER
アンプ
75.1 2AHGCE0004** 1 AMPLIFIER
アンプ
With terminals processed
75.2 2AHGCE0006** 1 AMPLIFIER
アンプ
With terminals processed
75.3 2AHGCE0003** 1 AMPLIFIER
アンプ
With terminals processed
75.4 2AHGCF0005** 1 AMPLIFIER
アンプ
With terminals processed
81 2MHGCF003100 1 HOLDER
受け
82 H5426H 3 BOLT, HEX SOCKET
ボルト　六角穴
M04X006(3ｶ ｼﾛ)
83 W1106D 3 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
84 S2025A 6 SHEET
シート
CTAM1
85 K5172L 6 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
86 S2025A 1 SHEET
シート
CTAM1
87 K5172L 1 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
188
PTS-AIMEX3-L-06
このページはブランクページです
This page is intentionally blank.
此页是空白页
189
PTS-AIMEX3-L-06
A
A
A
A
A
A
A
A
B
B
B
B
B
B
103
104
105
106
113
112
111
110
109
51
19
34
35
31
32
33
33
20
24
25
26
27
27
28
28
29
2
1
12
11
12
11
42
46
44
44
45
43
47
123
131
129
130
128
127
127.1
1
124
125
126
19
6
7
3
4
3
4
5
8
9
10
13
14
15
13
14
15
2
3
4
3
4
17
17
18
21
22
23
21
22
23
20
29
18
30
35
34
5
114
115
116
117
122
121
120
119
118
118.1
2
1
3
4
3
4
5
35
34
18
18
12
11
13
14
15
6
7
8
9
10
2
1
3
4
3
4
28
29
5
12
11
13
14
15
51
132
137
136
133
134
135
140
138
139
37
38
36
37
38
39
40
48
49
50
54
55
53
56
57

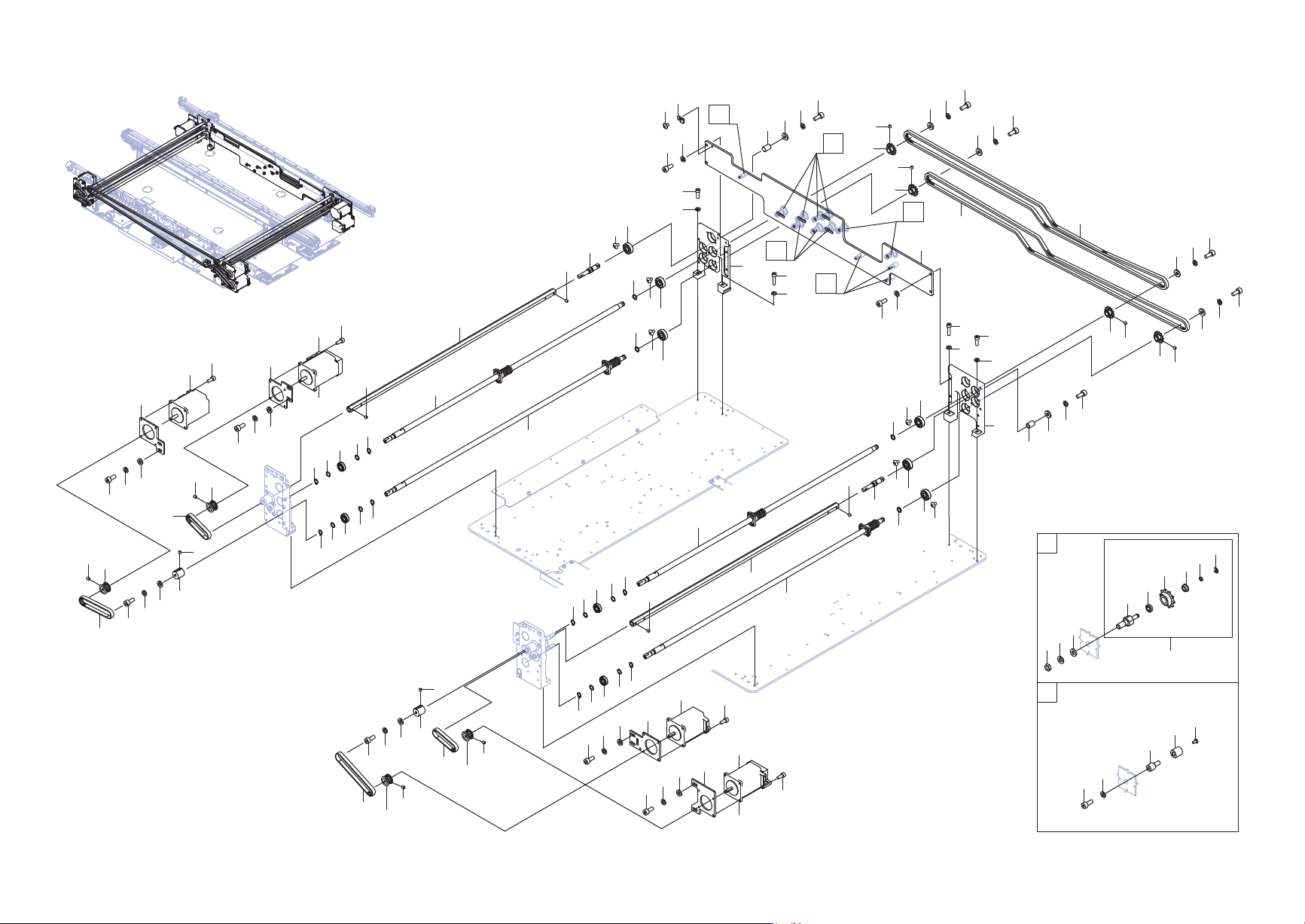

DOUBLE CONVEYER 2/
ࢲࣈࣝࢥࣥ࣋࢔ 2UHGCF000212
