PTS-AIMEX3-L-06.pdf - 第19页
H08M-NL30A-NOZZLE STATION H08M-NL30A-ノズルステー ション UL05611 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PB04XN 1 1 SHUTTER シャッタ 2 PZ299 51 14 BOLT ボルト 3 PM8563 4 14 W ASHER ワッシ…
㸨㹌㹊㸱㸮㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
3
5
6
7
8
9
12
22
22
10
24
27
28
29
25
26
26
21
23
23
11

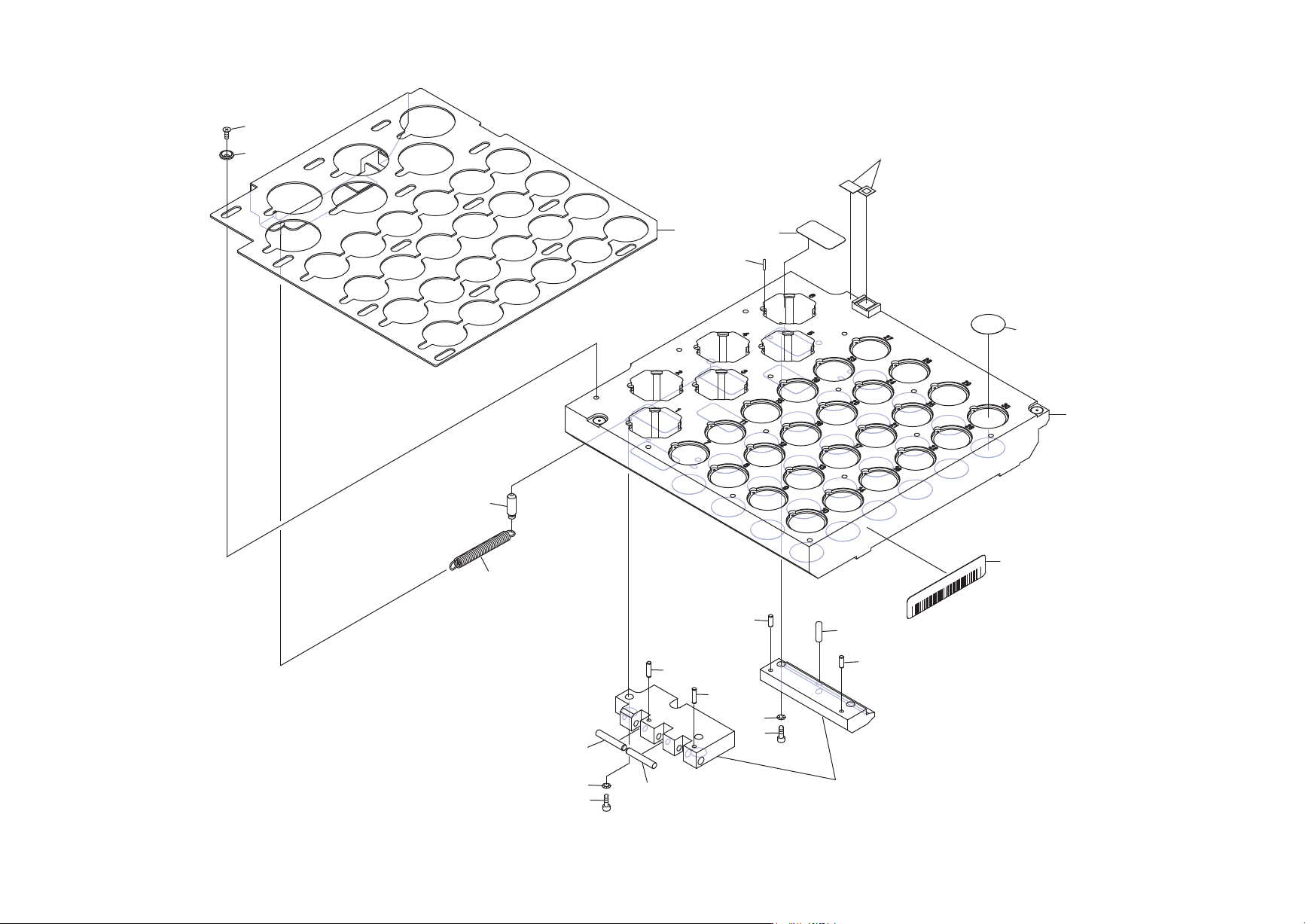

UL05611
H08M-NL30A-NOZZLE STATION
+01/$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
18
PTS-AIMEX3-L-06
H08M-NL30A-NOZZLE STATION
H08M-NL30A-ノズルステーション
UL05611
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB04XN1 1 SHUTTER
シャッタ
2 PZ29951 14 BOLT
ボルト
3 PM85634 14 WASHER
ワッシャ
5 PM0DLH8 1 HOLDER
ホルダ
6 PS00993 2 SHEET
シート
12pieces/sheet, Consumable Parts
7 PS04241 1 SHEET
シート
6pieces/sheet, Consumable Parts
8 PX10031 1 SEAL, BAR CODE
シール バーコード
unit serial number
9 PZ10122 30 PIN
ピン
10 PM04924 1 PIN
ピン
11 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
12 PX10071 1 SEAL, BAR CODE
シール バーコード
unit serial number
21 2AGKMH000100 1 GUIDE
ガイド
set
22 H21928 2 PIN, PARALLEL
ピン 平行
φ02X08 B種(h8)
23 R5013A 2 ROLLER, NEEDLE
ローラ ニードル
φ3X17.8 A6C3
24 2MGTMA008600 2 BOLT, HEX SOCKET
ボルト 六角穴
25 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
26 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
27 R5012A 1 ROLLER, NEEDLE
ローラ ニードル
φ3X 9.8 A6C3
28 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
29 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
19
PTS-AIMEX3-L-06
㸨㹌㹊㸯㸴㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
3
5
6
8
9
10
22
22
21
12
11
23
24
25
26
26
27
28
29

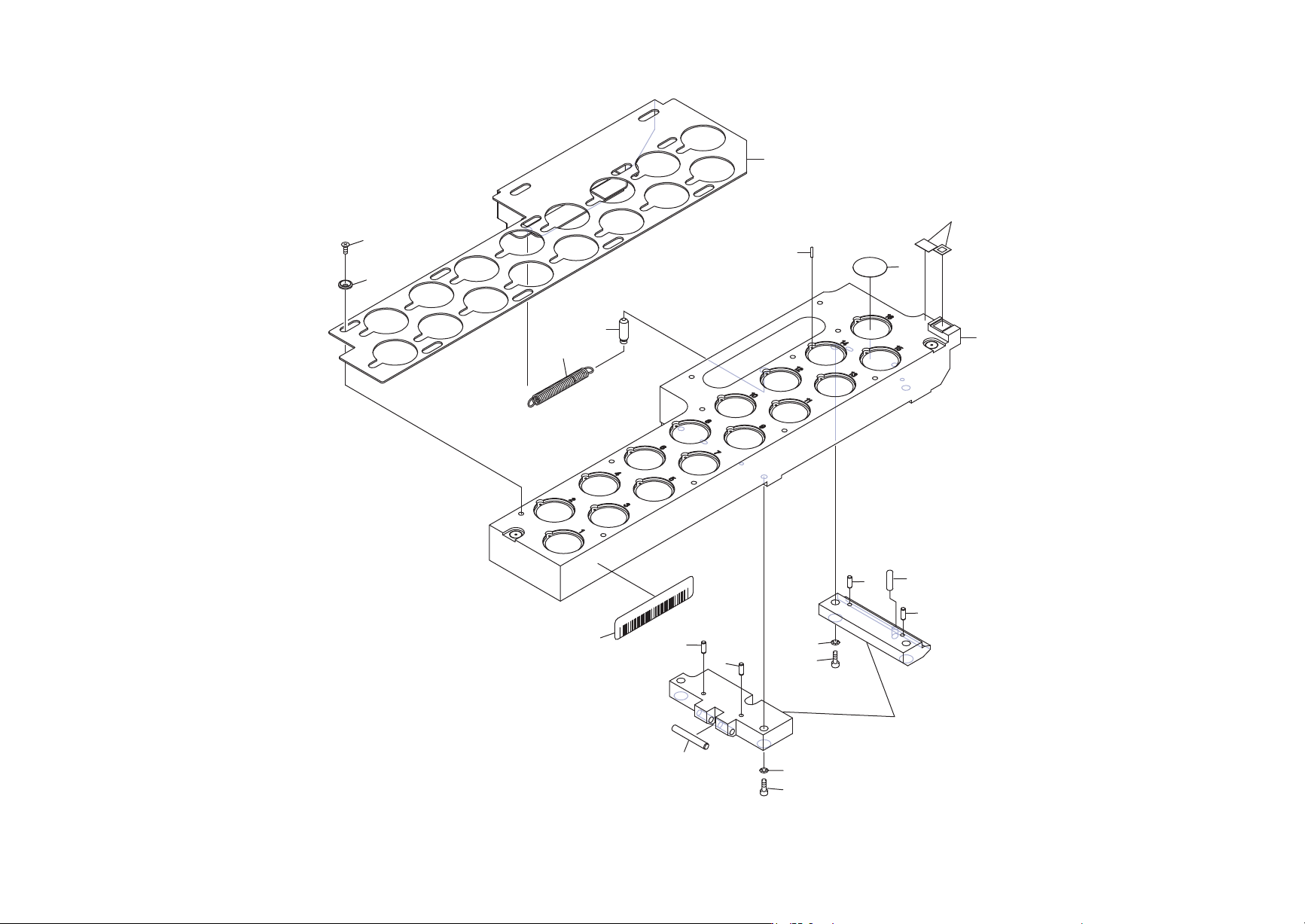

UL05712
H08M-NL16A-NOZZLE STATION
+01/$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
20
PTS-AIMEX3-L-06
