このページはブランクページです
This page is intentionally blank.
此页是空白页
213
PTS-AIMEX3-L-06
L1
L1
L2
L2
L3
L3
L4
L4
L5
L5
L6
L6
L7
L7
11
10
2
3
4
5
1
38
40
10
11
9
6
8
7
39
14
13
15
7
6
8
9
17
18
31
32
19
20
21
22
23
24
25
26
27
28
29
29
30
33
34
35
36
42
46
47
48
49
50
50
51
52
53
97
99
98
100
64
65
62
63
70
71
67
68
66
69
70
71
67
68
66
69
77
78
80
81
82
83
84
89
85
86
87
88
89
91
92
90
93
94
95
96
43
49
50
50
51
52
53
46
47
48
61
79
12
37
72
74
73
75
44
46
47
48
49
50
50
51
52
53

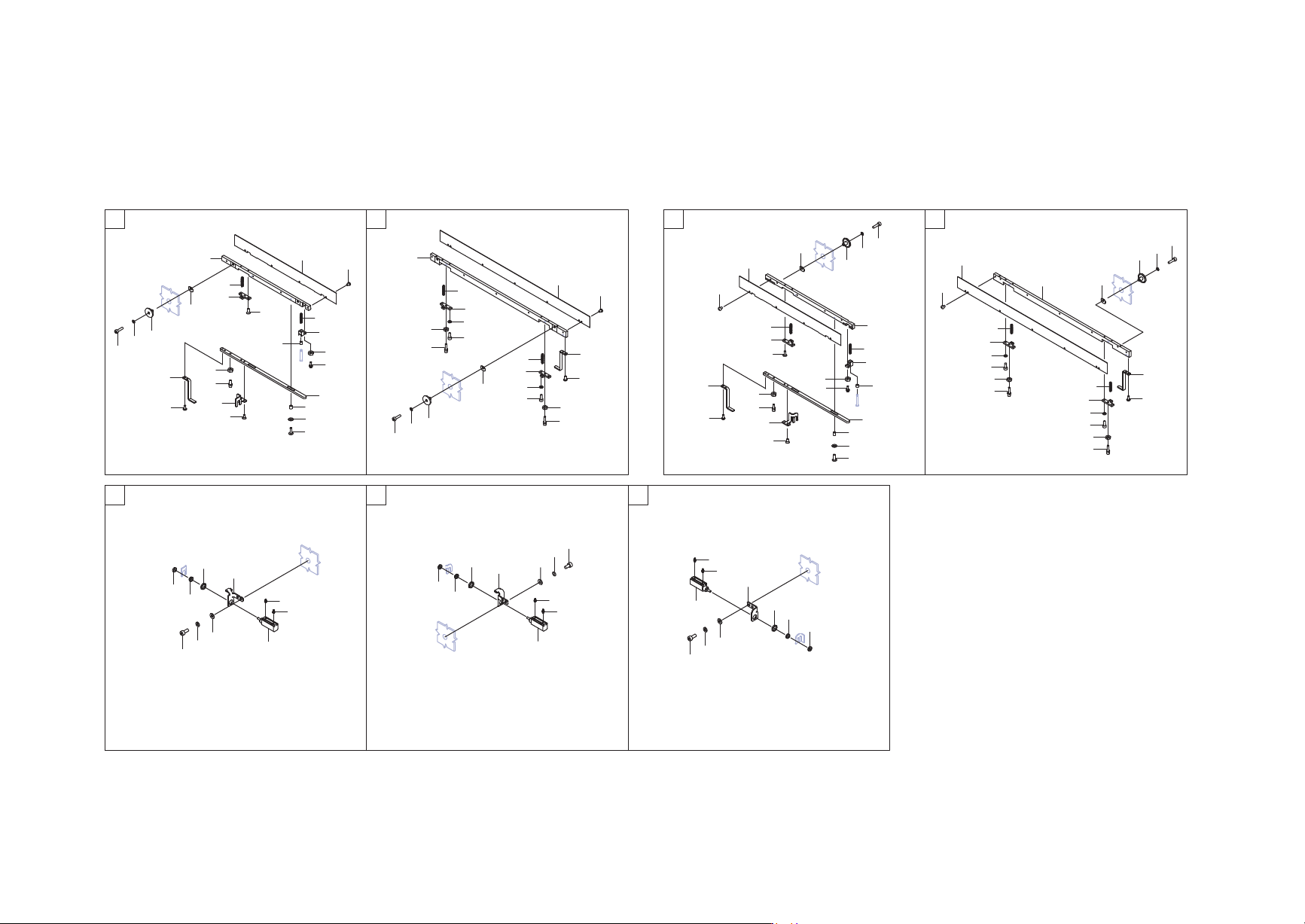

DOUBLE CONVEYER 8/
ࢲࣈࣝࢥࣥ࣋࢔ 2UHGCF000212
214
PTS-AIMEX3-L-06
DOUBLE CONVEYER 8/
ダブルコンベア 8/
2UHGCF000212
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格
備考
1 2MHGCE007601 2 PLATE, GUIDE
プレート　ガイド
2 2MHGCE018002 2 PLATE, CLAMPING
プレート　クランプ
3 K5255A 10 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X004
4 2MHGCF004600 2 HOOK
フック
5 K5258E 4 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3ｶ ｼﾛ)
6 PM05AD2 4 PLATE
プレート
7 H54252 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
8 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
9 2MGYCF012200 4 SPRING
スプリング
10 2MHGCE023000 4 BOLT, STOPPER
ボルト　ストッパ
11 N1079B 4 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
12 2MGYCF011500 4 SPACER
スペーサ
13 PM05AC1 4 GUIDE
ガイド
14 H54254 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｼﾛ)
15 W1010A 4 WASHER, CONICAL
ワッシャ　皿
M-3-L
17 2MHGCE018101 2 PLATE, CLAMPING
プレート　クランプ
18 K5255A 8 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X004
19 2MHGCE007801 2 PLATE, GUIDE
プレート　ガイド
20 K67888 4 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
SFB-M3-10
21 W60883 4 WASHER
ワッシャ
BW-0408-03
22 S3060G 4 SPACER
スペーサ
CF-305ZE
23 2MGYCF011000 2 PLATE
プレート
24 K5357X 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3ｶ ｼﾛ)
25 2MHGCE023201 2 BLOCK, STOPPER
ブロック　ストッパ
26 H66353 2 BUSHING
ブシュ
JZB4-6
27 2MHECA012500 2 BOLT, STOPPER
ボルト　ストッパ
28 N10793 2 NUT, HEX
ナット　六角
M03 P=0.5(3ｶｼﾛ)
29 2MGYCF012200 4 SPRING
スプリング
30 2MHGCE005900 2 PLATE, GUIDE
プレート　ガイド
31 2MHGCF004600 2 HOOK
フック
32 K5258E 4 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3ｶ ｼﾛ)
33 2MGKCA042000 2 BOLT, STOPPER
ボルト　ストッパ
34 N1079B 2 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
35 2MGYCF024001 2 BKT, CYLINDER
ＢＫＴ　シリンダ
36 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
37 2MGYCF011500 4 SPACER
スペーサ
38 PM05AC1 4 GUIDE
ガイド
39 H54254 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｼﾛ)
40 W1010A 4 WASHER, CONICAL
ワッシャ　皿
M-3-L
42 2MGYCF010402 2 BKT, CYLINDER
ＢＫＴ　シリンダ
43 2MGYCF010501 1 BKT, CYLINDER
ＢＫＴ　シリンダ
44 2MGYCF015901 1 BKT, CYLINDER
ＢＫＴ　シリンダ
46 H5426L 8 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
47 W1106D 8 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
48 W1108S 8 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
49 S63991 4 CYLINDER, AIR
シリンダ　エアー
CDJP2B10-15D-M9BWL
50 A4067H 8 ELBOW
エルボ
M-3AU-4
51 2MGYCF012600 4 NUT
ナット
52 2MGYCF024100 4 JOINT
ジョイント
53 2MGYCF012500 4 NUT, JOINT
ナット　ジョイント
61 2MHGCE007701 2 PLATE, GUIDE
プレート　ガイド
