DOUBLE CONVEYER 11/ ダブルコンベア 11/ 2UHGCF000212 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 2 2AHGCE0 00203 2 HOLDER , PIN ホルダ ピン 3 2MHGCE0 04103 1 HOLDER, PIN ホルダ ピン 4 PB141 12…
C
C
A
A
A
A
C
C
D
D
E
E
D
D
E
E
C
C
B
B
B
B
F
F
G
G
G
G
F
F
roller conveyor Option
࣮࣮ࣟࣛᦙ㏦ࢥࣥ࣋࢜ࣉࢩࣙࣥ
Backup pin stocker
ࣂࢵࢡࢵࣉࣆࣥࢫࢺࢵ࣮࢝
Option
Backup pin stocker
ࣂࢵࢡࢵࣉࣆࣥࢫࢺࢵ࣮࢝
Option
15
13
14
33
34
38
40
39
31
38
40
39
61
41
59
60
58
53
54
57
57
32
51
52
37
37
3
4
2
5
5
6
7
8
10
9
12
105
34
54
63
62
42
43
5
5
10
8
3
4
2
6
7
9
12
73
74
78
80
79
71
78
80
79
101
81
100
99
98
93
94
97
97
72
91
92
77
77
74
94
103
102
82
83
99
100
98
59
60
58
11

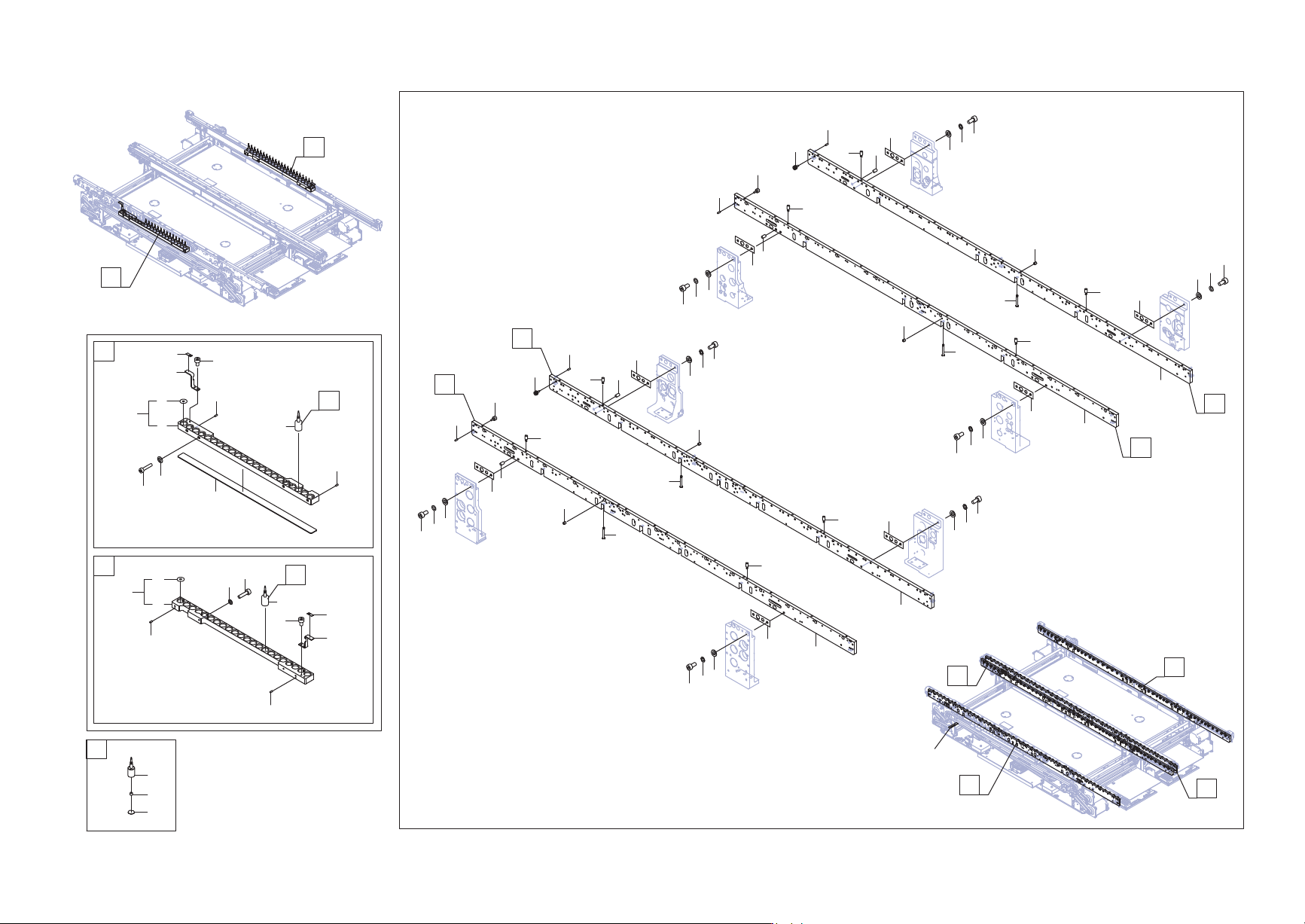

DOUBLE CONVEYER 11/
ࢲࣈࣝࢥࣥ࣋ 2UHGCF000212
224
PTS-AIMEX3-L-06
DOUBLE CONVEYER 11/
ダブルコンベア 11/
2UHGCF000212
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格
備考
2 2AHGCE000203 2 HOLDER, PIN
ホルダ ピン
3 2MHGCE004103 1 HOLDER, PIN
ホルダ ピン
4 PB14112 22 PLATE
プレート
5 H21924 4 PIN, PARALLEL
ピン 平行
φ02X05 A種(m6) SUS
6 H54254 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
7 W1010A 8 WASHER, CONICAL
ワッシャ 皿
M-3-L
8 2MHGCE004200 2 BKT
ＢＫＴ
9 H5273A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X005
10 2MHGCE004300 2 SEAL, BAR CODE
シール バーコード
11 2MHGCF005200 1 SHEET, RUBBER
シート ゴム
12 AA6WL06 36 PIN, BACKUP
ピン バックアップ
13 PM08AA2 1 PIN, BACKUP
ピン バックアップ
14 M1004R 1 MAGNET
マグネット
N0605-35
15 PZ34033 1 SHEET
シート
31 2MHGCE008002 1 PLATE
プレート
32 H20920 9 PIN, PARALLEL
ピン 平行
φ03X08 B種(h8)
33 2MGKCA006501 1 PIN
ピン
34 PM23709 2 PIN, REFERENCE
ピン 基準
37 2MGTCF001500 2 SHEET
シート
38 H5711L 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
39 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
40 PJ12922 4 WASHER
ワッシャ
41 2MGMCE015000 48 ROLLER
ローラ
42 2MGYCF015301 1 SHAFT
シャフト
43 N40172 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02.5X003 ｸﾎﾞﾐｻｷ
51 2MHGCE008101 1 PLATE
プレート
52 H20920 9 PIN, PARALLEL
ピン 平行
φ03X08 B種(h8)
53 2MGKCA006501 1 PIN
ピン
54 PM23709 2 PIN, REFERENCE
ピン 基準
57 2MGTCF001500 2 SHEET
シート
58 H5711L 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
59 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
60 PJ12922 4 WASHER
ワッシャ
61 2MGMCE015000 48 ROLLER
ローラ
62 2MGYCF015301 1 SHAFT
シャフト
63 N40172 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02.5X003 ｸﾎﾞﾐｻｷ
71 2MHGCF005703 1 PLATE
プレート
72 H20920 9 PIN, PARALLEL
ピン 平行
φ03X08 B種(h8)
73 2MGKCA006501 1 PIN
ピン
74 PM23709 2 PIN, REFERENCE
ピン 基準
77 2MGTCF001500 2 SHEET
シート
78 H5711L 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
79 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
80 PJ12922 4 WASHER
ワッシャ
81 2MGMCE015000 48 ROLLER
ローラ
82 2MGYCF015301 1 SHAFT
シャフト
83 N40172 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02.5X003 ｸﾎﾞﾐｻｷ
91 2MHGCF005803 1 PLATE
プレート
92 H20920 9 PIN, PARALLEL
ピン 平行
φ03X08 B種(h8)
93 2MGKCA006501 1 PIN
ピン
94 PM23709 2 PIN, REFERENCE
ピン 基準
225
PTS-AIMEX3-L-06
DOUBLE CONVEYER 11/
ダブルコンベア 11/
2UHGCF000212
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格
備考
97 2MGTCF001500 2 SHEET
シート
98 H5711L 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
99 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
100 PJ12922 4 WASHER
ワッシャ
101 2MGMCE015000 48 ROLLER
ローラ
102 2MGYCF015301 1 SHAFT
シャフト
103 N40172 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02.5X003 ｸﾎﾞﾐｻｷ
105 2MHGCF013000 1 SEAL, BAR CODE
シール バーコード
unit serirl number, roller conveyor
226
