DOUBLE CONVEYER 12/ ダブルコンベア 12/ 2UHGCF000212 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 2 2MHGCF0 13200 1 PLATE , BACKUP プレート バックアップ 3 2MHGCF0 13300 1 PLATE , BACKUP プレート バッ…

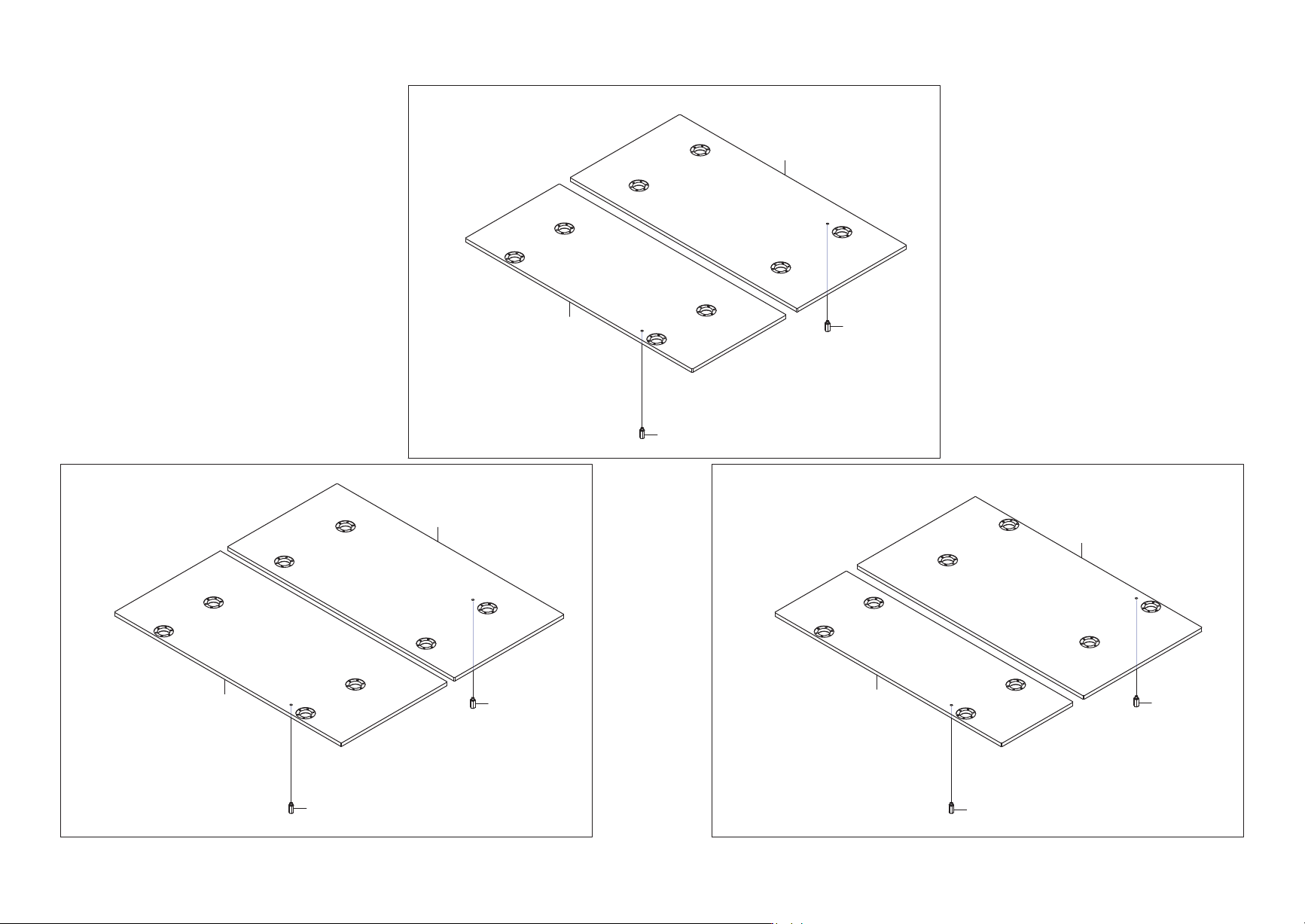

๓ワࡵ⏕⏘⏝
For performing production with lane 2 forward
318mm
๓ワࡵ⏕⏘⏝
For performing production with lane 2 forward
280mm
๓ワࡵ⏕⏘⏝
For performing production with lane 2 forward
200mm
4
4
2
3
8
8
6
7
12
12
10
11

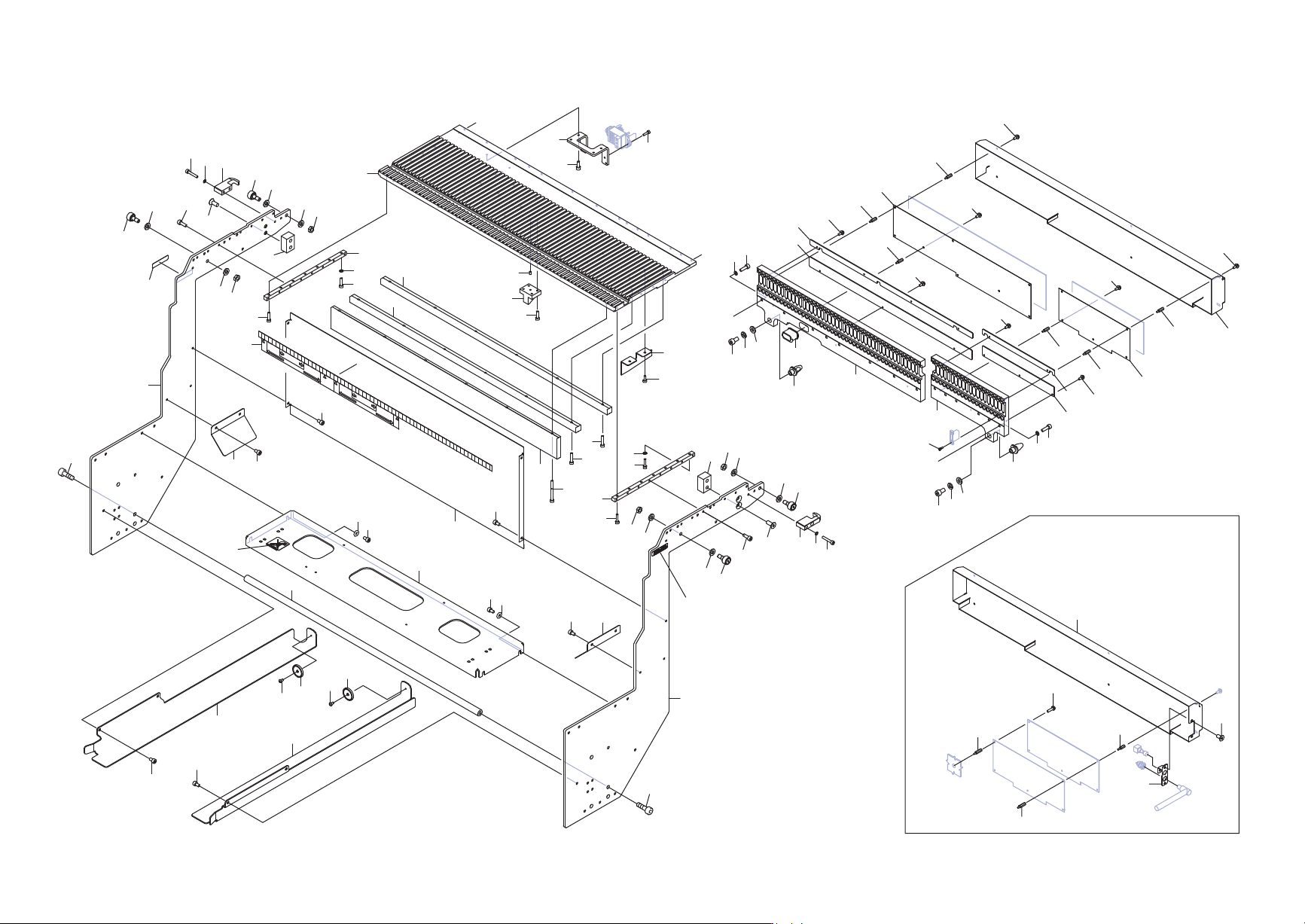

DOUBLE CONVEYER 12/
ࢲࣈࣝࢥࣥ࣋ 2UHGCF000212
228
PTS-AIMEX3-L-06
DOUBLE CONVEYER 12/
ダブルコンベア 12/
2UHGCF000212
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MHGCF013200 1 PLATE, BACKUP
プレート バックアップ
3 2MHGCF013300 1 PLATE, BACKUP
プレート バックアップ
4 H65512 2 PIN, STOPPER
ピン ストッパ
STFHN10-21
6 2MHGCF013400 1 PLATE, BACKUP
プレート バックアップ
7 2MHGCF013500 1 PLATE, BACKUP
プレート バックアップ
8 H65512 2 PIN, STOPPER
ピン ストッパ
STFHN10-21
10 2MHGCF013600 1 PLATE, BACKUP
プレート バックアップ
11 2MHGCF013700 1 PLATE, BACKUP
プレート バックアップ
12 H65512 2 PIN, STOPPER
ピン ストッパ
STFHN10-21
229
