PTS-AIMEX3-L-06.pdf - 第25页
H08M-NL18A-NOZZLE STATION H08M-NL18A-ノズルステー ション UL05911 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PB060 M2 1 SHUTTER シャッタ 2 PZ299 51 9 BOLT ボルト 3 PM8563 4 9 W ASHER ワッシャ …
ＮＬ１８Ａ
００００００
㸨㹌㹊㸯㸶㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
3
5
6
7
8
9
10
21
23
23
24
25
26
26
22
27
28
29
12
11
22

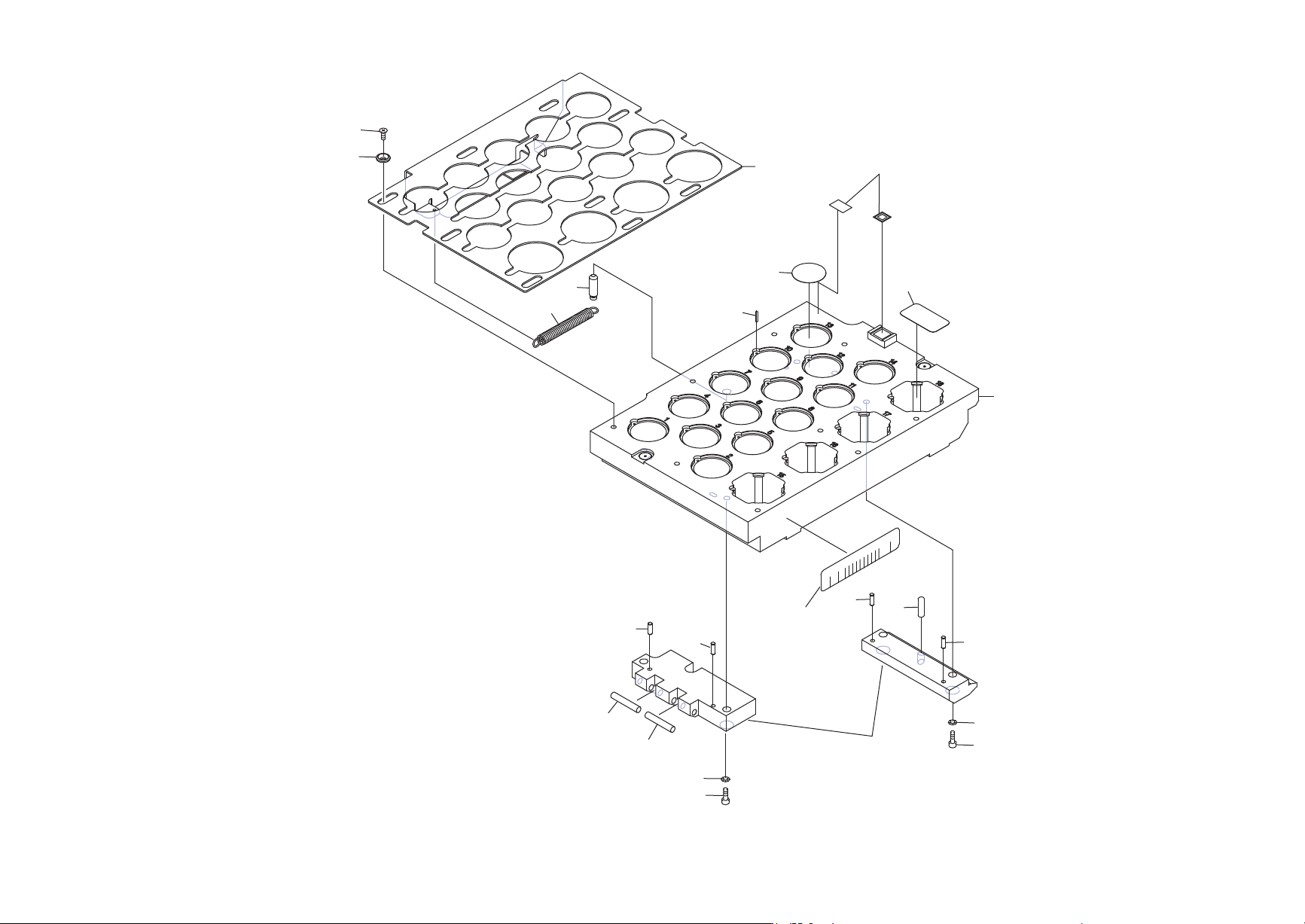

H08M-NL18A-NOZZLE STATION
+01/$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
UL05911
24
PTS-AIMEX3-L-06
H08M-NL18A-NOZZLE STATION
H08M-NL18A-ノズルステーション
UL05911
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB060M2 1 SHUTTER
シャッタ
2 PZ29951 9 BOLT
ボルト
3 PM85634 9 WASHER
ワッシャ
5 PM0EMW7 1 HOLDER
ホルダ
6 PS04241 1 SHEET
シート
6pieces/sheet, Consumable Parts
7 PS00773 1 SHEET
シート
18pieces/sheet, Consumable Parts
8 PX10061 1 SEAL, BAR CODE
シール バーコード
unit serial number
9 PZ10122 18 PIN
ピン
10 PM04924 1 PIN
ピン
11 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
12 PX10101 1 SEAL, BAR CODE
シール バーコード
unit serial number
21 2AGKMH000300 1 GUIDE
ガイド
set
22 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
23 R5013A 2 ROLLER, NEEDLE
ローラ ニードル
φ3X17.8 A6C3
24 2MGTMA008600 2 BOLT, HEX SOCKET
ボルト 六角穴
25 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
26 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
27 R5012A 1 ROLLER, NEEDLE
ローラ ニードル
φ3X 9.8 A6C3
28 2MGTMA008600 2 BOLT, HEX SOCKET
ボルト 六角穴
29 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
25
PTS-AIMEX3-L-06
㸮㸮㸮㸮㸮㸮
㹌㹊㸱㸴㸿
㸨㹌㹊㸱㸴㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
3
5
6
6
8
9
10
11
21
22
22
23
23
12
24
25
27
28
29
26
26
H08M-NL36A-NOZZLE STATION
+01/$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
2UGKMH000108
26
PTS-AIMEX3-L-06
