FEEDER SETTING JIG
リールセット台
2UHFFW000105
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格
備考
1 2MGGKA006500 2 PLATE
プレート
2 2MGMFW002900 1 PLATE, GUIDE
プレート ガイド
3 K53579 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(3ｶ ｼﾛ)
4 2MGMFW003000 1 PLATE, GUIDE
プレート ガイド
5 2EGYBA0363** 1 HARNESS
ハーネス
6 XP00133 2 PIN
ピン
7 2MGMFW000301 1 HOLDER
ホルダ
8 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
9 2MGMFW002500 1 COVER
カバー
10 K5172K 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
11 2MGMFW001400 1 ARM
アーム
12 2MGMFW001801 1 PIN, PIVOT
ピン 支点
13 N4027A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
14 2MGMFW002001 1 COLLAR
カラー
15 S2025A 1 SHEET
シート
CTAM1
16 K5172K 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
17 2MGMFW001500 1 STAY
ステー
18 2MGMFW001600 1 PLATE
プレート
19 PM012S2 1 PIN
ピン
20 K53579 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(3ｶ ｼﾛ)
21 2MGMFW001700 1 RETAINER
押え
22 2MGMFW001901 1 PIN, PIVOT
ピン 支点
23 N4027A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
24 2MGMFW002201 1 COLLAR
カラー
25 2MGMFW002600 1 SPRING, TORSION
スプリング ネジリ
26 S2025A 1 SHEET
シート
CTAM1
27 K5172K 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
28 2MGMFW001801 1 PIN, PIVOT
ピン 支点
29 N4027A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
30 2MGMFW002101 1 COLLAR
カラー
31 2MHFFW000100 1 HOLDER
ホルダ
32 H5425B 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3ｶｼﾛ)
33 S2025A 1 SHEET
シート
CTAM1
34 K5172K 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
35 2MHFFW000200 1 BKT
ＢＫＴ
36 H5425C 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X012(3ｶｼﾛ)
37 2MHFFW000300 1 SPACER
スペーサ
t=1.0
38 2MHFFW000400 1 SPACER
スペーサ
t=1.5
39 2MHFFW000500 1 SPACER
スペーサ
t=2.0
251
PTS-AIMEX3-L-06
6
15
1
2
3
4
5
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
27
28
28
29
30
31
31
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
50
50
50
51
51
51
52
52
52
52
53
53
53
53
53
53
53
54
54
54
54
54
54
54
55
56
56
56
56
56
56
57
57
57
57
57
57
58
60
60
61
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
51
53
54

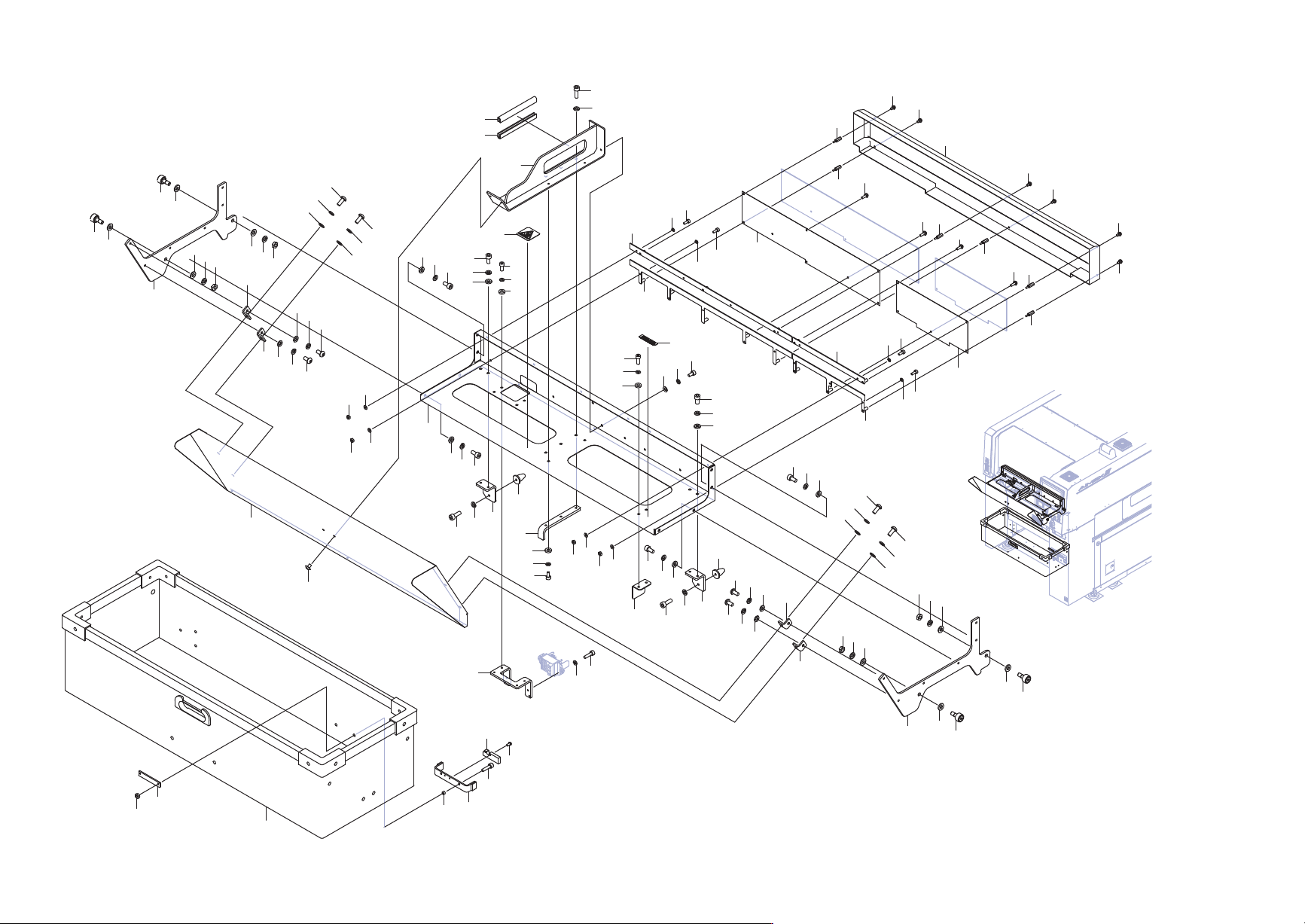

CLAMP TYPE COVER
ࢡࣛࣥࣉᘧ࢝ࣂ࣮
2UGYPX000213
252
PTS-AIMEX3-L-06
CLAMP TYPE COVER
クランプ式カバー
2UGYPX000213
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGYPX000100 1 FRAME
フレーム
2 2MGMKB004800 1 SEAL
シール
3 2MGYPX001200 1 SEAL, BAR CODE
シール バーコード
4 2MGYPX000201 1 COVER
カバー
5 K5172L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
6 2MGYPX000301 1 BKT
ＢＫＴ
7 H54269 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
8 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
9 W1108E 4 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
10 K1117A 2 CAM FOLLOWER
カムフォロア
CF8-A
11 W1108G 2 WASHER, FLAT
ワッシャ 平
4W-8(3ｶ ｼﾛ)
12 N1079L 2 NUT, HEX
ナット 六角
M08(3ｶ ｼﾛ)
13 W1106G 2 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
14 W1108K 2 WASHER, FLAT
ワッシャ 平
M08(3ｶ ｼﾛ)8X17X1.6
15 2MGYPX000301 1 BKT
ＢＫＴ
16 H54269 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
17 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
18 W1108E 4 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
19 K1117A 2 CAM FOLLOWER
カムフォロア
CF8-A
20 W1108G 2 WASHER, FLAT
ワッシャ 平
4W-8(3ｶ ｼﾛ)
21 N1079L 2 NUT, HEX
ナット 六角
M08(3ｶ ｼﾛ)
22 W1106G 2 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
23 W1108K 2 WASHER, FLAT
ワッシャ 平
M08(3ｶ ｼﾛ)8X17X1.6
24 2MGYPX000400 1 BKT
ＢＫＴ
25 H5427C 3 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
26 W1106E 3 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
27 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
28 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
29 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
30 W1108S 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
31 K66878 2 COVER, PROTECTIVE
カバー 保護
TRCT4.8-B-5-L1
32 2MGYPX000700 1 HOOK
フック
33 2MGYPX000500 2 BKT
ＢＫＴ
34 H54269 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
35 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
36 W1108E 4 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
37 2MGYPX000600 2 PIN, LOCATING
ピン 位置決め
38 H5427C 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
39 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
40 2MGYPX000800 1 DOG
ドッグ
41 H5426M 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
42 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
43 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
44 2MGYPX000900 1 BKT
ＢＫＴ
45 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
46 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
47 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
48 H5290A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015
49 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
50 2MGYPX001000 4 BKT, COVER
ＢＫＴ カバー
51 K5258X 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M05X010(3ｶ ｼﾛ)
