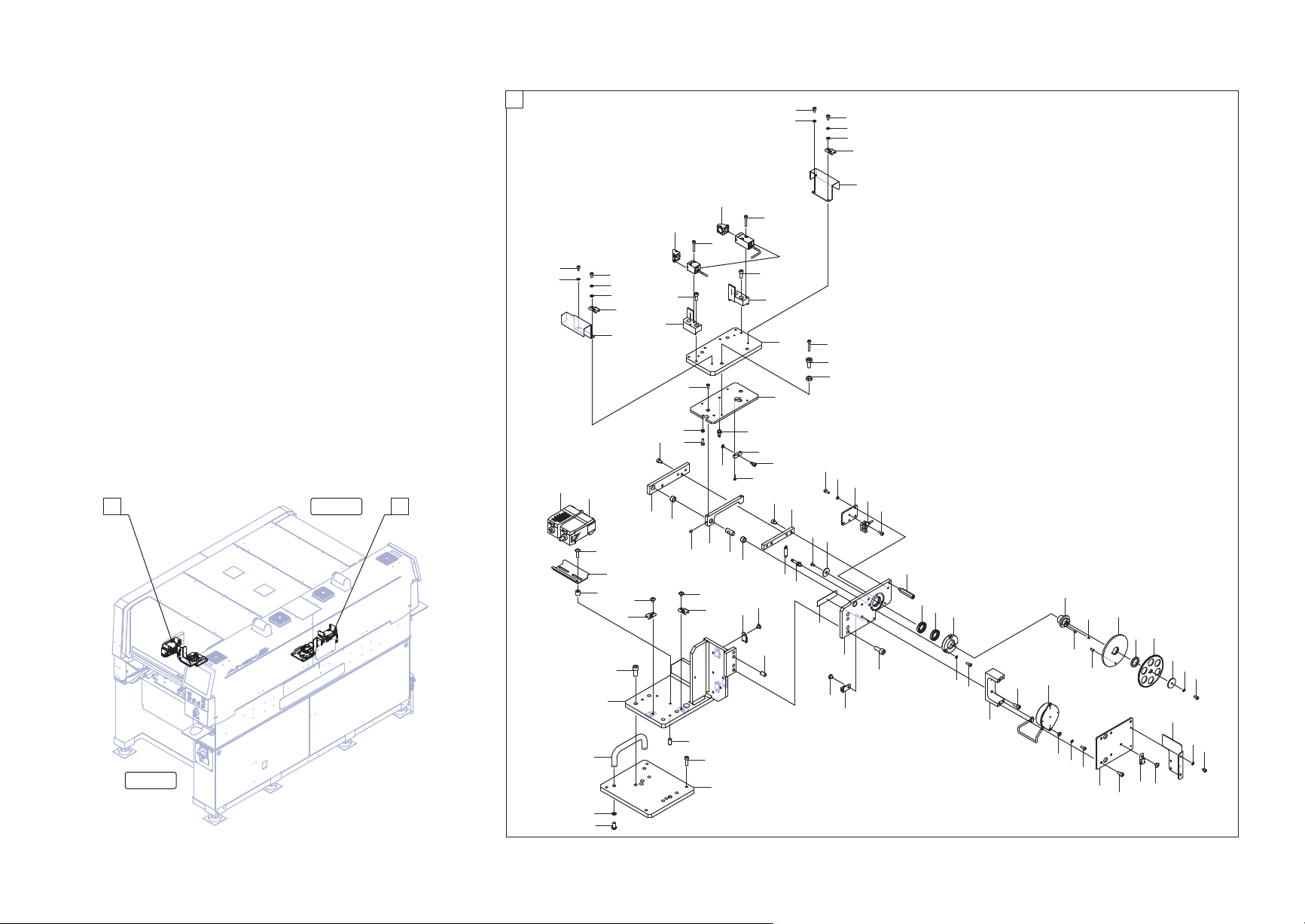

࣮ࣞࢨ࣮ᘧ࣮ࣜࢻ☜ㄆࣘࢽࢵࢺ
Laser-type lead check unit 1/
2UHFGN000104
Side1
Side2
A
A
A
A
A
A
260
PTS-AIMEX3-L-06
Laser-type lead check unit 1/
レーザー式リード確認ユニット 1/
2UHFGN000104
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGYGH000101 1 PLATE, BASE
プレート ベース
3 H5426N 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
4 T50137 1 HANDLE
取手
UWAN10-80-27
5 K5261A 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M05X010
6 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
7 2MHFGH003202 1 BKT, BASE
ＢＫＴ ベース
8 H2095Y 4 PIN, PARALLEL
ピン 平行
φ06X12 B種(h8)
9 H54241 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
10 S2025A 5 SHEET
シート
CTAM1
11 K5172K 5 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
12 2MHFGH007801 1 BKT, RAIL
ＢＫＴ レール
13 K5172S 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X015(3ｶ ｼﾛ)
14 S74167 2 SPACER
スペーサ
CB-408CE
15 2MHFGH006300 1 PLATE
プレート
16 H54241 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
17 2MHFGN000100 1 SEAL, BAR CODE
シール バーコード
unit serial number, CCFAB
18 S2025A 1 SHEET
シート
CTAM1
19 K5172K 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
20 H30388 1 HOOK
フック
BSPO4-25
21 S72238 1 SPRING
スプリング
AWS6-20
22 S72659 1 SPACER
スペーサ
BSU-432-6
23 2MHFGH003400 1 PLATE
プレート
24 H5426H 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
25 2MHFGH003501 1 PLATE
プレート
26 H5426H 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
27 H78378 1 BUSHING
ブシュ
LFB-0806
28 2MHFGH003600 1 HOLDER, BEARING
ホルダ ベアリング
29 H54252 3 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
30 W1010A 3 WASHER, CONICAL
ワッシャ 皿
M-3-L
31 H4194R 2 BEARING
ベアリング
6702ZZ
32 2MHFGH003700 1 PLATE, SENSOR
プレート センサ
33 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
34 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
35 S40446 1 SENSOR, PHOTO
センサ フォト
EE-SX771R
36 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
37 A64353 1 AMPLIFIER, SENSOR
アンプ センサ
ZX-LDA41-N
38 A64354 1 AMPLIFIER
アンプ
ZX-SF11
41 2MHFGH006500 1 BLOCK
ブロック
42 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
43 2MHFGH006200 1 PLATE
プレート
44 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
45 S2025A 1 SHEET
シート
CTAM1
46 K5172K 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
47 2MHFGH003101 1 COVER
カバー
48 H54250 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3ｶ ｼﾛ)
49 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
50 2ADLFB002904 1 MOTOR, STEPPING
モータ ステッピング
53 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
54 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
55 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
56 2MHFGH002801 1 SHAFT
シャフト
