A A B B B B A A 䣙䢷䢸 䣙䢶䢶 䣙䢵䢴 1 2 11.1 11 3 4 5 6 7 9 5.1 5 5 5.1 10 10 30 31 32 33 34 35 37 36 38 39 39 39 51 52 54 56 57 55 58 59 59 112 111 61 61 64 64 65 104 105 106 107 110 109 108 60 62 63 42 43 44 45 45 45 46 47 48 …
PANEL STAND
パネルスタンド
UK01703
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA29K02 1 TABLE
テーブル
2 PZ18500 1 TABLE
テーブル
2.1 PZ18281 1 SEAL
シール
3 PZ18510 2 HANDLE
トツテ
4 K51959 8 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
M06X008(ﾆｯｹﾙﾒｯｷ)
5 PZ18520 1 BKT, SUPPORT
ＢＫＴ 支え
6 PZ18570 1 GRIP
握り
7 PZ18580 1 WASHER
ワッシャ
8 PZ18590 1 SPRING
スプリング
9 PZ18600 1 COLLAR
カラー
10 PZ18560 1 BOLT, HEX
ボルト 六角
11 N1129A 2 NUT, NYLON
ナツト ナイロン
M8 P=1.25
12 K52621 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M08X025
13 PZ18620 3 WASHER
ワッシャ
14 PZ18550 1 TABLE
テーブル
15 PZ18610 1 COLLAR, CUSHION
カラー クツシヨン
16 PZ18530 1 ADJUSTER
アジヤスタ
17 K5250A 4 SCREW, C/R PAN
小ネジ ＋穴鍋
M06X015(ﾆｯｹﾙﾒｯｷ)
18 PZ18540 1 LEVER
レバー
19 PZ18630 1 SPRING
スプリング
20 AA29L03 1 CASTER
キヤスタ
21 PZ18640 1 SUPPORT COLUMN
支柱
22 PZ18651 1 BASE
ベース
23 PZ18660 5 CASTER
キヤスタ
267
PTS-AIMEX3-L-06
A
A
B
B
B
B
A
A
䣙䢷䢸
䣙䢶䢶
䣙䢵䢴
1
2
11.1
11
3
4
5
6
7
9
5.1
5
5
5.1
10
10
30
31
32
33
34
35
37
36
38
39
39
39
51
52
54
56
57
55
58
59
59
112
111
61
61
64
64
65
104
105
106
107
110
109
108
60
62
63
42
43
44
45
45
45
46
47
48
50
49
13
13
15
18
26
68
67
23
71
75
75
76
76
77
77
78
78
73
72
74
81
85
82
83
84
79
80
87
88
89
92
93
94
97
96
98
95
100
99
101
102
103
91
90
86
21
20
17
18
17
19
27
28
29
82
22
24
25
12
14
16
114
115
116
117
118
120
121
122
119
113
53
112.1
104.2
104.1
127
126
125
65
65
65
100
63
62
UK04605ࢫࣉࣛࢩࣥࢢྎ㌴

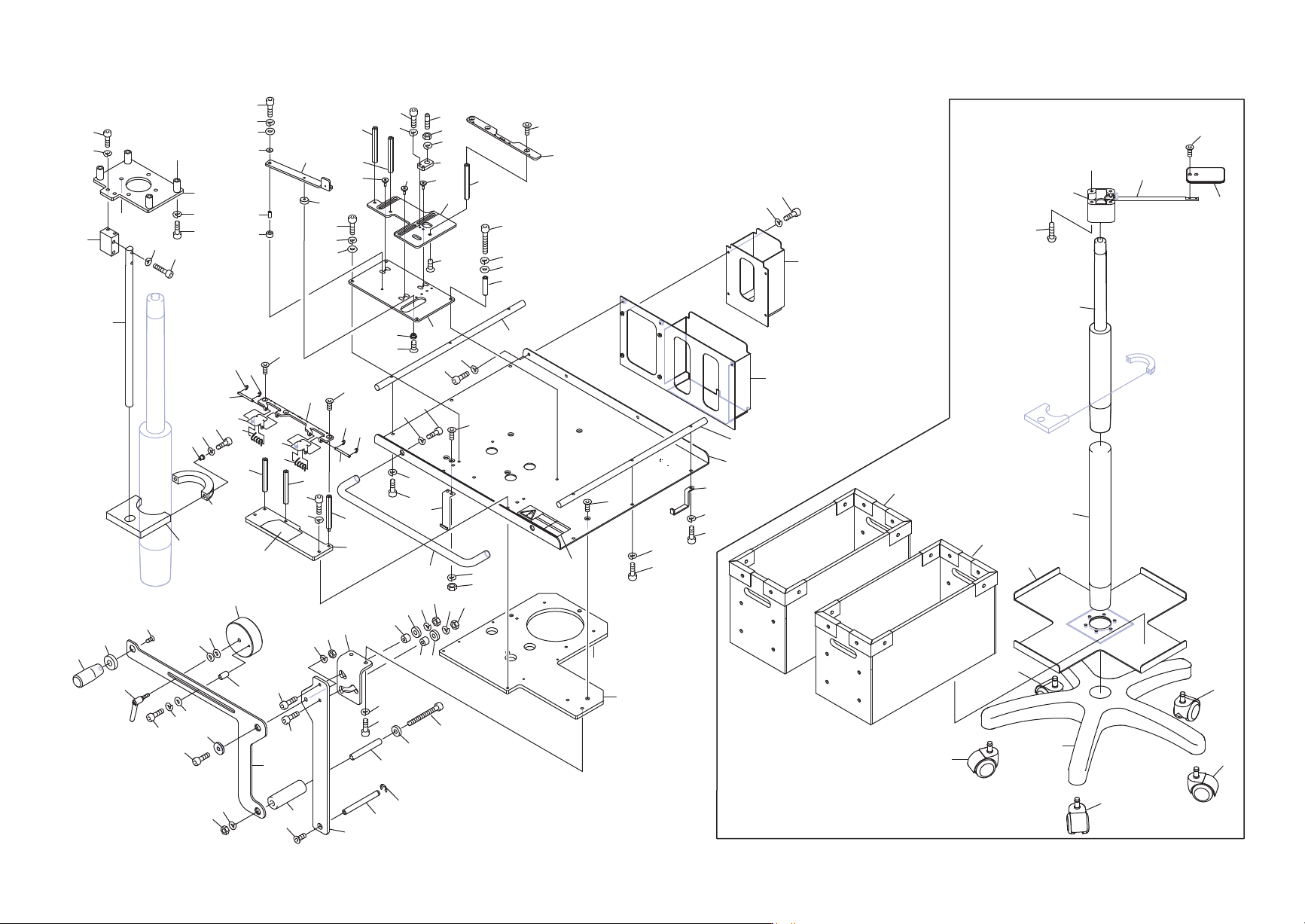

SPLICING STAND
268
PTS-AIMEX3-L-06
SPLICING STAND
スプライシング台車
UK04605
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PZ18530 1 ADJUSTER
アジヤスタ
2 PM0E0H0 1 LEVER
レバー
3 PZ18631 1 SPRING
スプリング
4 PZ18651 1 BASE
ベース
5 K2023F 3 CASTER
キャスタ
DNB-40C6.3 NS-6
5.1 K2023L 2 CASTER
キャスタ
DN-40C6.3 NS-6
6 PZ27643 1 SUPPORT COLUMN
支柱
7 K5250A 4 SCREW, C/R PAN
小ネジ ＋穴鍋
M06X015(ﾆｯｹﾙﾒｯｷ)
9 PM0E0M1 1 CATCH, BOX
受け ＢＯＸ
10 XB02462 2 BOX, DUST
ＢＯＸ ダスト
11 PB91052 1 HANDLE
トツテ
11.1 K64283 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
12 PB061Y3 1 CATCH PAN
受け皿
13 PM0D8D0 2 BAR
バー
14 PB07CG0 1 HOOK
フック
15 H5426M 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
16 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
17 H5426L 5 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
18 W1106D 5 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
19 PB04KA1 1 HOOK
フック
20 N1079B 2 NUT, HEX
ナット 六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
21 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
22 K63523 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010(3ｶｼﾛ)
23 T5003L 1 HANDLE
取手
THA-239-1
24 H5428F 2 BOLT, HEX SOCKET
ボルト 六角穴
M08X015(3ｶ ｼﾛ)
25 W1106G 2 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
26 PZ18281 1 SEAL
シール
27 PB78242 1 CASE
ケース
28 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
29 W1106D 3 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
30 PB78233 1 CASE
ケース
31 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
32 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
33 PB061T3 1 PLATE
プレート
34 PZ54840 1 PIPE
パイプ
35 H5426C 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X040(3ｶ ｼﾛ)
36 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
37 W1108D 1 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
38 PM0K3C0 1 PLATE
プレート
39 PM0K3D0 3 BOLT
ボルト
42 H54254 3 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
43 W1106C 3 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
44 W1108D 3 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
45 S2312L 3 SUPPORT COLUMN
支柱
LSBRK7-60
46 K64283 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
47 PB056T0 1 LEVER
レバー
48 H54255 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X015(3ｶ ｼﾛ)
49 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
50 W1108D 1 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
51 K65002 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X012(3ｶ ｼﾛ)
52 PM0D8B0 1 GUIDE
ガイド
