SPLICING STAND
スプライシング台車
UK04605
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
105 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
106 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
107 PM0FDT0 1 BLOCK
ブロック
108 PM0E0G0 1 BAR
バー
109 H5427M 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X035(3ｶ ｼﾛ)
110 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
111 2MDLFW007902 1 WHIRL STOP
回止め
112 2MDLFW007800 1 PLATE, RUBBER
プレート ゴム
112.1 K61858 2 COLLAR
カラー
AZC3
113 H67966 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X014(3ｶ ｼﾛ)
114 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
115 PB061W1 1 PLATE
プレート
116 K64283 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
117 PB04HL0 1 BKT
ＢＫＴ
118 H3164C 1
PLUNGER, BALL
プランジャ ボール
BPJ8
119 N1079L 1 NUT, HEX
ナット 六角
M08(3ｶ ｼﾛ)
120 W1106G 1 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
121 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
122 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
125 W1006E 1 WASHER
ワッシャ
FWSSM-D10-V5-T6
126 W1006F 1 WASHER
ワッシャ
FWSSM-D5-V3-T9.5
127 W1006G 1 WASHER
ワッシャ
WSSM10-3-1
271
PTS-AIMEX3-L-06
A
A
A
A
1
2
3
4
5
6
7
8
9
10
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
43
44
45
46
47
48
49
50
51
52
42
53
54
55
56
58
61
62
63
64
66
67
68
69
70
71
72
72
73
74
75
76
77
78
79
80
83
84
85
86
86
87
87
88
89
89
90
91
92
93
94
95
65
12
71.1
80
81
81.3
81.1
81.2
16
11
24.1
97
98
57
59
60
71
71.1
80
10
67
68
69
70
65
17
18
19

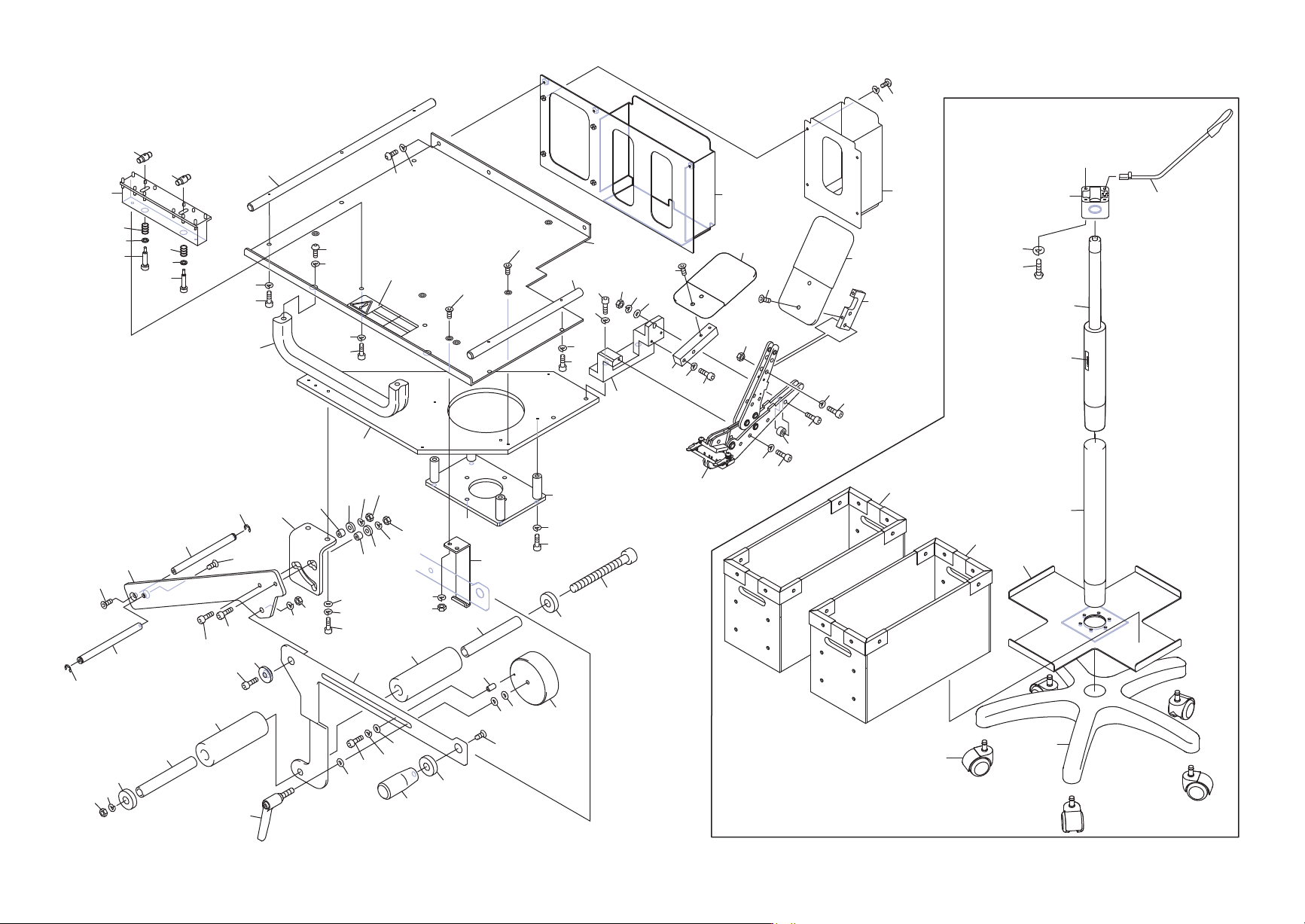

SPLICING TAPE STAND
ࢫࣉࣛࢩࣥࢢࢸ࣮ࣉࢫࢱࣥࢻ
UK03506
272
PTS-AIMEX3-L-06
SPLICING TAPE STAND
スプライシングテープスタンド
UK03506
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PZ18530 1 ADJUSTER
アジヤスタ
2 PZ18540 1 LEVER
レバー
3 PZ18631 1 SPRING
スプリング
4 PZ18651 1 BASE
ベース
5 PZ18660 5 CASTER
キヤスタ
6 PZ27643 1 SUPPORT COLUMN
支柱
7 H5323A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X018
8 W1024A 4 WASHER, LOCK
ワッシャ スプリング
6M/M
9 PB61392 1 CATCH, BOX
受け ＢＯＸ
10 XB02462 2 BOX, DUST
ＢＯＸ ダスト
11 PX07401 1 SEAL, BAR CODE
シール バーコード
unit serial number
12 AA52W01 1 BLOCK, JIG
ブロツク ジグ
14 H5288A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010
15 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
16 PM88311 2 RETAINER, TAPE
押え テープ
17 H51209 2 BOLT
ボルト
MSB5-15
18 S3253F 2 SPRING
スプリング
WM8-10
19 W1092D 2 WASHER
ワッシャ
WSSB8-5-1
20 PM02GH1 1 PLATE, RETAINING
プレート 押え
21 H5296A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X040
22 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M
23 PM99591 1 PLATE
プレート
24 PB78381 1 CATCH PAN
受け皿
24.1 PZ18281 1 SEAL
シール
25 K5359E 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008
26 PM02GK2 1 BAR
バー
27 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012
28 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
29 PM02GL2 1 BAR
バー
30 H5289A 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X012
31 W1022A 3 WASHER, LOCK
ワッシャ スプリング
4M/M
32 PB78242 1 CASE
ケース
33 K5257A 3 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X008
34 W1022A 3 WASHER, LOCK
ワッシャ スプリング
4M/M
35 PB78233 1 CASE
ケース
36 K5170T 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(ﾕﾆｸﾛﾒｯｷｼﾛ)
37 W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M
38 T5003Z 1 HANDLE
取手
THA-242(ｼﾙﾊﾞｰ)
39 K5262T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M08X015
40 W1025A 2 WASHER, LOCK
ワッシャ スプリング
8M/M
41 PM02GM2 1 BKT
ＢＫＴ
42 H5323A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X018
43 W1024A 2 WASHER, LOCK
ワッシャ スプリング
6M/M
44 PM05HD1 1 BLOCK
ブロック
45 H5291A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X018
46 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
47 XR00264 1 WRENCH
レンチ
48 PM081E0 1 COLLAR, SPACER
カラー スペーサ
49 H5293A 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X025
50 W1043A 1 WASHER, FLAT
ワッシャ 平
4W- 4
51 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M
