8 9 26 28 28 24 3 3 3 4 5 6 15 15 17 17 16 16 18 18 4 5 19 7 10 11 21 21 32 32 22 22 22 22 21 21 12 13 14 1 12 13 14 2 2 2 25 25.1 25.2 27 27.1 27.2 35 ලࠉ᳨ᰝ JIG, INSPECTION AA44K23 286 PTS-AIMEX3-L-06

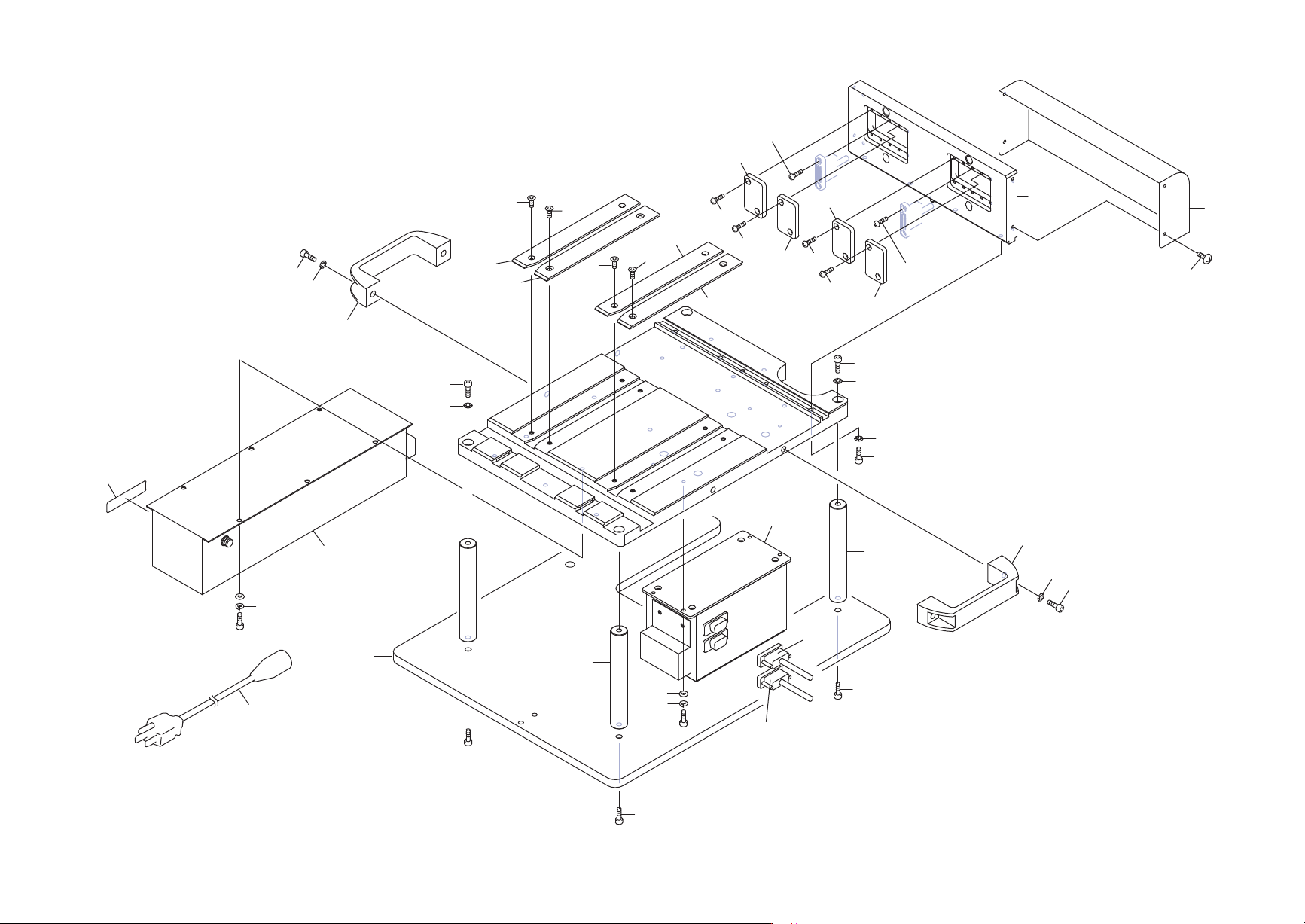

JIG, INSPECTION
治具 検査
AA87525
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLFW008701 1 PLATE
プレート
2 2MDLFW008801 4 SUPPORT COLUMN
支柱
3 H5427B 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
4 H5427E 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X018(3ｶ ｼﾛ)
5 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
6 2MDLFW008603 1 BASE
ベース
7 2MDLFW008501 1 PLATE
プレート
8 H5426N 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
9 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
10 PB09161 1 COVER
カバー
11 K5171S 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
12 T5000S 2 HANDLE
取手
AGS110
13 H54241 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
14 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
15 PM14974 2 PLATE, GUIDE
プレート ガイド
16 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
17 PM14984 2 PLATE, GUIDE
プレート ガイド
18 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
19 PX02052 1 SEAL, BAR CODE
シール バーコード
unit serial number
21 2MDLFW004601 4 COVER
カバー
22 K5171T 8 SCREW, C/R TRUSS
小ネジ 十穴トラス
M02.5X005(3ｶ ｼﾛ)
24 2AKHFJ005100 1 BOX, ELECTRIC
ＢＯＸ 電気
25 H5426K 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
25.1 W1106D 6 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
25.2 W1108S 6 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
26 2AKHFJ005200 1 BOX, ELECTRIC
ＢＯＸ 電気
27 H54252 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
27.1 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
27.2 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
32 XP00133 4 PIN
ピン
35 RH19631 1 HARNESS
ハーネス
285
PTS-AIMEX3-L-06
8
9
26
28
28
24
3
3
3
4
5
6
15
15
17
17
16
16
18
18
4
5
19
7
10
11
21
21
32
32
22
22
22
22
21
21
12
13
14
1
12
13
14
2
2
2
25
25.1
25.2
27
27.1
27.2
35
ලࠉ᳨ᰝ
JIG, INSPECTION
AA44K23
286
PTS-AIMEX3-L-06
JIG, INSPECTION
治具 検査
AA44K23
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLFW008701 1 PLATE
プレート
2 2MDLFW008801 4 SUPPORT COLUMN
支柱
3 H5427B 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
4 H5427E 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X018(3ｶ ｼﾛ)
5 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
6 2MDLFW008603 1 BASE
ベース
7 2MDLFW008501 1 PLATE
プレート
8 H5426N 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
9 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
10 PB09161 1 COVER
カバー
11 K5171S 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
12 T5000S 2 HANDLE
取手
AGS110
13 H54241 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
14 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
15 PM14974 2 PLATE, GUIDE
プレート ガイド
16 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
17 PM14984 2 PLATE, GUIDE
プレート ガイド
18 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
19 PX06102 1 SEAL, BAR CODE
シール バーコード
unit serial number
21 2MDLFW004601 4 COVER
カバー
22 K5171T 8 SCREW, C/R TRUSS
小ネジ 十穴トラス
M02.5X005(3ｶ ｼﾛ)
24 2AKHFJ005100 1 BOX, ELECTRIC
ＢＯＸ 電気
25 H5426K 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
25.1 W1106D 6 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
25.2 W1108S 6 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
26 2AKHFJ005300 1 BOX, ELECTRIC
ＢＯＸ 電気
27 H54252 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
27.1 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
27.2 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
28 XH00970 2 HARNESS
ハーネス
32 XP00133 4 PIN
ピン
35 RH19631 1 HARNESS
ハーネス
