JIG 治具 AA4XY03 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PM01ZS 1 1 BAR バー 2 PB756 80 2 PLATE, RE TAINING プレート 押え 3 K5175 6 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X0 05( ｽﾃﾝﾚｽ ) 4…
ȭ
ȭ
1
2
3
5
6
7
7
4
2
3
4
ල

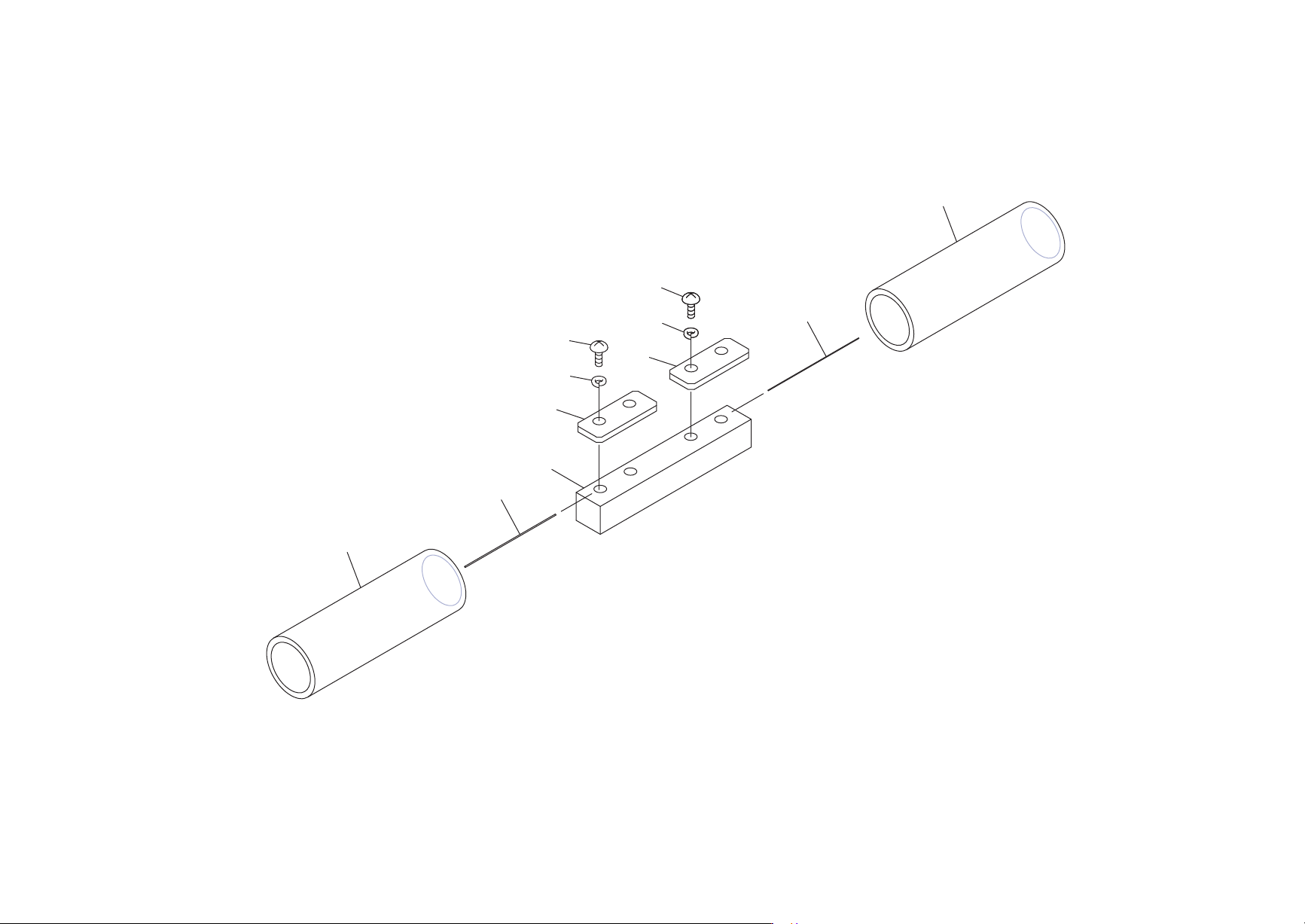

JIG
AA4XY03
292
PTS-AIMEX3-L-06
JIG
治具
AA4XY03
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM01ZS1 1 BAR
バー
2 PB75680 2 PLATE, RETAINING
プレート 押え
3 K51756 4 SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X005(ｽﾃﾝﾚｽ)
4 W1020H 4 WASHER, LOCK
ワッシャ スプリング
2.5M/M
5 PB75701 1 NEEDLE
ニードル
for 1005,φ0.7Nozzle
6 PB75691 1 NEEDLE
ニードル
for 0603,φ0.4Nozzle
7 PZ30131 2 TUBE
チューブ
293
PTS-AIMEX3-L-06
7
5
6
2
1
3
4
5
ල

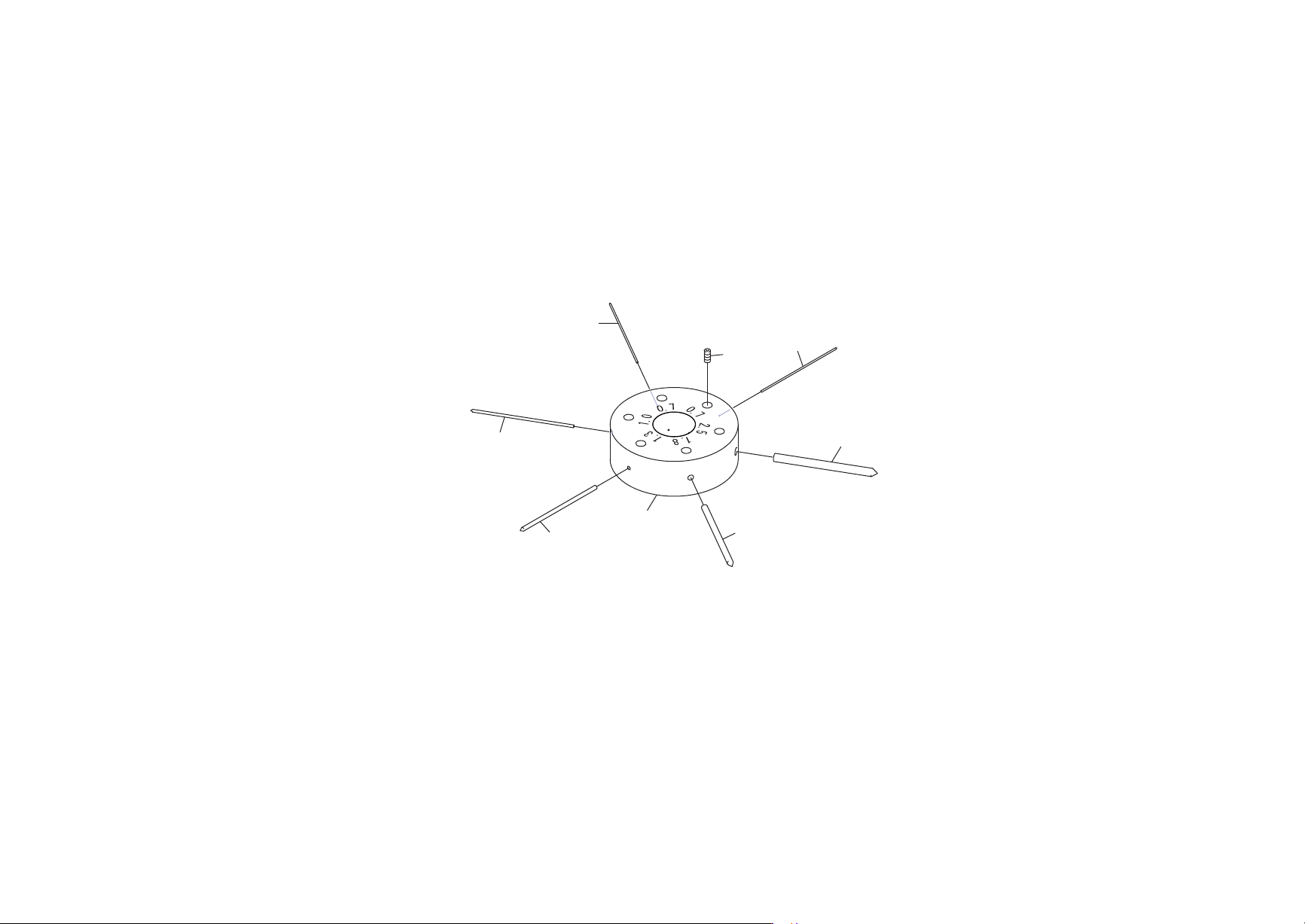

JIG
AWPJ8100
294
PTS-AIMEX3-L-06
