H01/H02-NC08C-NOZZLE STATION H01/H02-NC08C-ノズルステー ション 2UGMM A000208 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 2 2MGMMA00 0204 1 HOLDER ホルダ 3 2MGTMA0 04401 1 SHEET シート 8piec…
㸨㹌㹁㸮㸶㹁ࠉ㸯㸰㸱㸲㸳㸴㸨
ＮＣ０８Ｃ
００００００
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
23
21
22
21
10.1
10.2
10.1

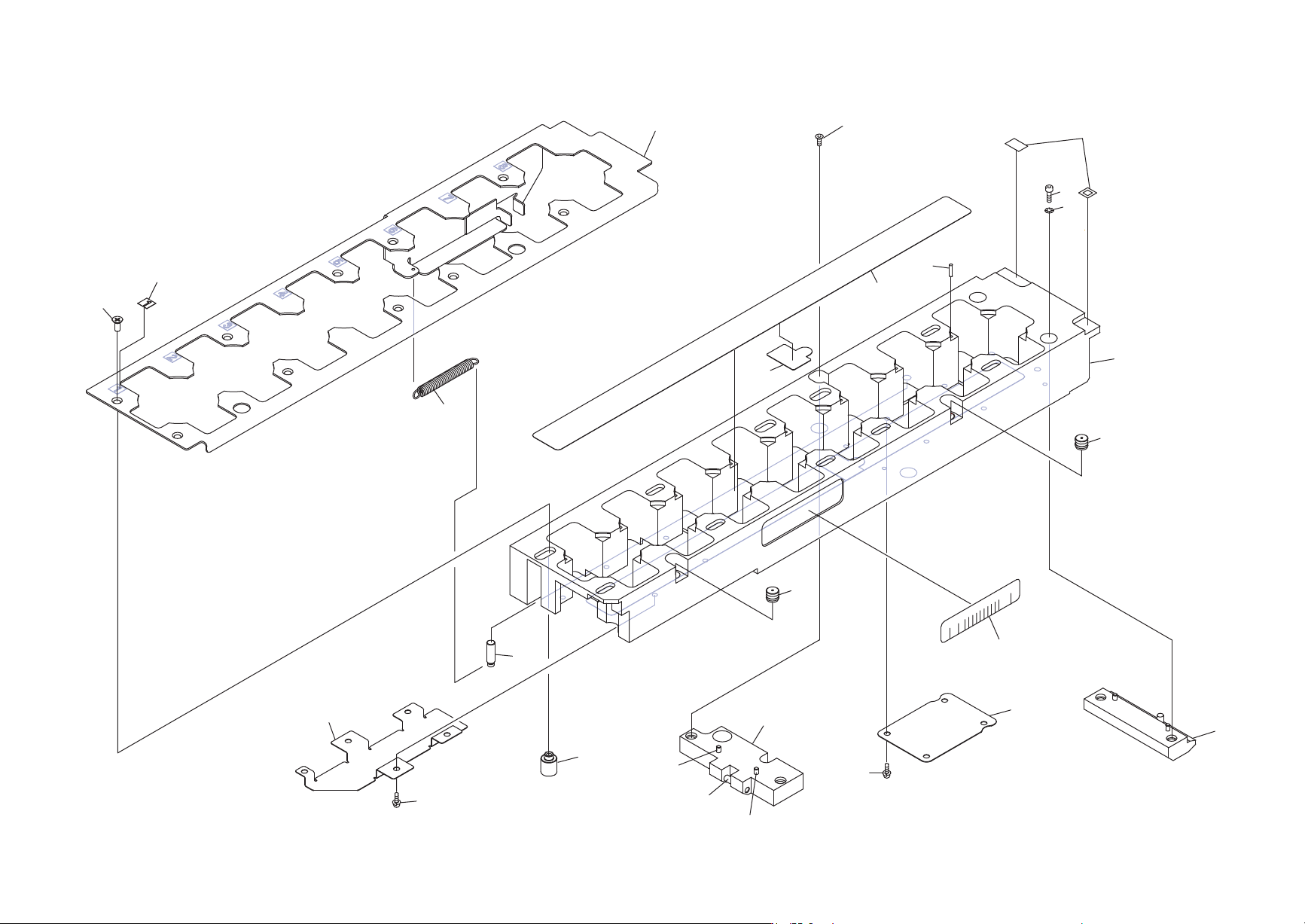

H01/H02-NC08C-NOZZLE STATION
++1&&ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
2UGMMA000208
30
PTS-AIMEX3-L-06
H01/H02-NC08C-NOZZLE STATION
H01/H02-NC08C-ノズルステーション
2UGMMA000208
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGMMA000204 1 HOLDER
ホルダ
3 2MGTMA004401 1 SHEET
シート
8pieces/sheet, Consumable Parts
4 AA0HK05 1 GUIDE
ガイド
5 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
6 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
7 2MGMMA000901 1 SHUTTER
シャッタ
8 2MGTMA006303 2 PIN, GUIDE
ピン ガイド
9 PZ29942 2 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
10 2MGMMA001500 1 BLOCK
ブロック
10.1 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
10.2 R5014A 1 ROLLER, NEEDLE
ローラ ニードル
φ3X21.8 AW6C3
11 K63523 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010(3ｶｼﾛ)
12 2MGMMA001801 1 DOG, SW
ドッグ ＳＷ
13 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
15 2MGTMA006203 8 PIN, GUIDE
ピン ガイド
16 PZ29951 8 BOLT
ボルト
17 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
18 PX00091 1 NAMEPLATE
銘板
19 2MGMMA002802 1 SEAL, BAR CODE
シール バーコード
unit serial number
20 2MGMMA002201 1 SEAL, BAR CODE
シール バーコード
unit serial number
21 PM0B7R2 2 PIN, REFERENCE
ピン 基準
22 2MGTMA002900 8 PIN, PARALLEL
ピン 平行
23 PM04924 1 PIN
ピン
31
PTS-AIMEX3-L-06
ＮＣ８ＬＣ
００００００
㸨㹌㹁㸶㹊㹁ࠉ㸯㸰㸱㸲㸳㸴㸨
2
3
4
5
6
7
8
9
11
11.1
11.2
12
13
14
15
16
17
18
19
20
21
24
25
23
23
11.1
H01/H02-NC8LC-NOZZLE STATION
++1&/&ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
2UGMMA000308
32
PTS-AIMEX3-L-06
