6 7 8 18 19 23 24 25 21 22 26 13 11 12 16 17 3 4 4 5 1 2 2 2UGMMA000408 H01/H02-NCPTC-NOZZLE STATION ++1&37&ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ 34 PTS-AIMEX3-L-06
H01/H02-NC8LC-NOZZLE STATION
H01/H02-NC8LC-ノズルステーション
2UGMMA000308
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGMMA000306 1 HOLDER
ホルダ
3 PS00841 1 SEAL
シール
4 PS00622 1 SHEET
シート
Consumable Parts
5 AA0HK05 1 GUIDE
ガイド
6 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
7 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
8 2MGMMA001801 1 DOG, SW
ドッグ ＳＷ
9 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
11 2MGMMA001601 1 BLOCK
ブロック
11.1 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
11.2 R5014A 1 ROLLER, NEEDLE
ローラ ニードル
φ3X21.8 AW6C3
12 K63523 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010(3ｶｼﾛ)
13 2MGMMA001002 1 SHUTTER
シャッタ
14 2MGTMA006203 10 PIN, GUIDE
ピン ガイド
15 PZ29951 10 BOLT
ボルト
16 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
17 PX00091 1 NAMEPLATE
銘板
18 2MGMMA002902 1 SEAL, BAR CODE
シール バーコード
unit serial number
19 2MGMMA002301 1 SEAL, BAR CODE
シール バーコード
unit serial number
20 2MGMMA002000 1 PLATE
プレート
21 K67660 5 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
23 PM0B7R2 2 PIN, REFERENCE
ピン 基準
24 2MGTMA002900 8 PIN, PARALLEL
ピン 平行
25 PM04924 1 PIN
ピン
33
PTS-AIMEX3-L-06
6
7
8
18
19
23
24
25
21
22
26
13
11
12
16
17
3
4
4
5
1
2
2
2UGMMA000408

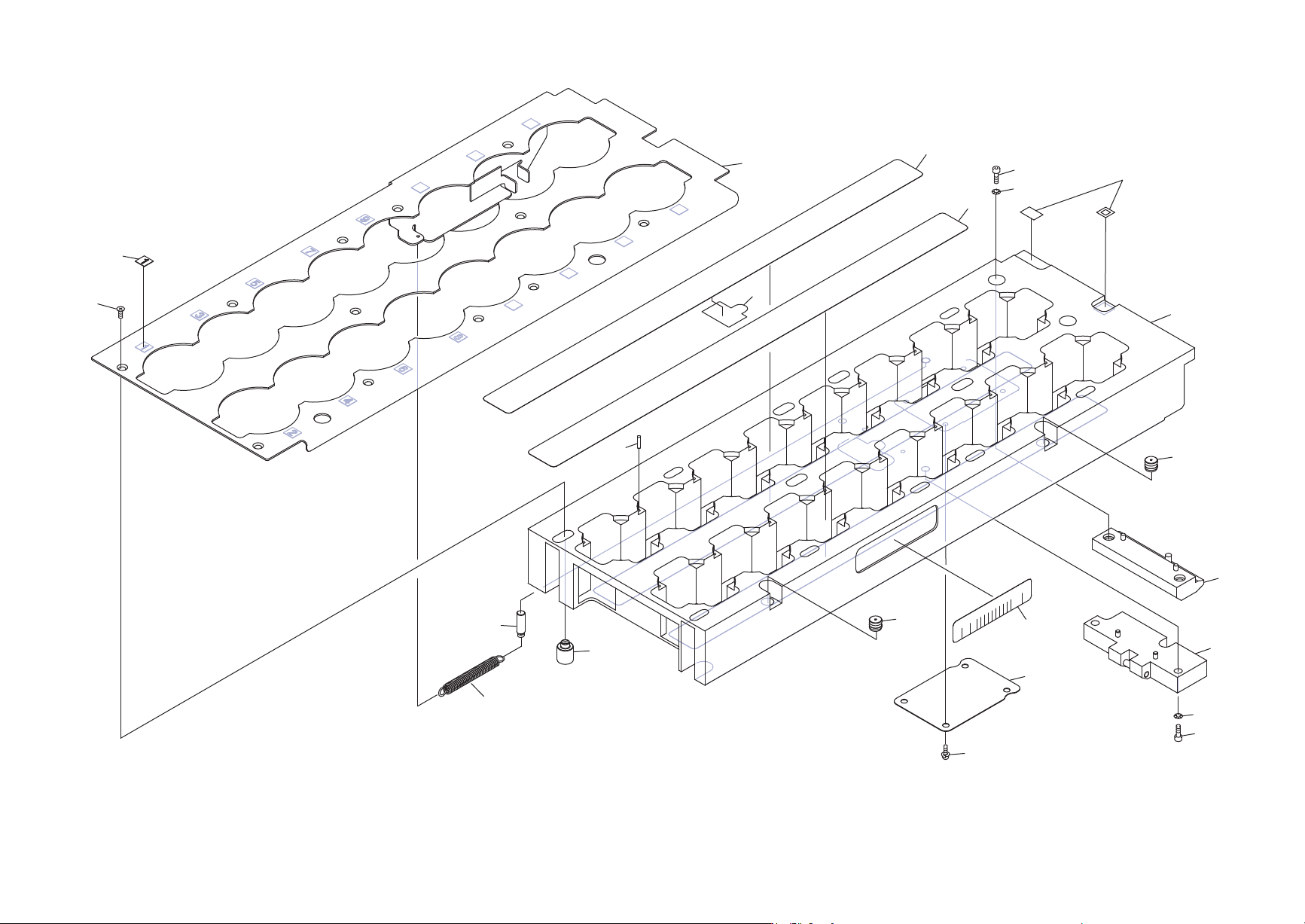

H01/H02-NCPTC-NOZZLE STATION
++1&37&ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
34
PTS-AIMEX3-L-06
H01/H02-NCPTC-NOZZLE STATION
H01/H02-NCPTC-ノズルステーション
2UGMMA000408
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGMMA000403 1 HOLDER
ホルダ
2 PM0B7R2 2 PIN, REFERENCE
ピン 基準
3 2MGTMA002900 16 PIN, PARALLEL
ピン 平行
4 PS02841 2 SHEET
シート
Consumable Parts
5 PS00841 1 SEAL
シール
6 2MGMMA003101 1 SEAL, BAR CODE
シール バーコード
unit serial number
7 2MGMMA002401 1 SEAL, BAR CODE
シール バーコード
unit serial number
8 AA0HK05 1 GUIDE
ガイド
11 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
12 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
13 AA96706 1 BLOCK
ブロック
16 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
17 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
18 2MGMMA001801 1 DOG, SW
ドッグ ＳＷ
19 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
21 2MGMMA001102 1 SHUTTER
シャッタ
22 PX07280 1 NAMEPLATE
銘板
23 PZ29951 12 BOLT
ボルト
24 2MGTMA006203 12 PIN, GUIDE
ピン ガイド
25 PM04924 1 PIN
ピン
26 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
35
PTS-AIMEX3-L-06
