PTS-AIMEX3-L-06.pdf - 第37页
H01/H02-NCFTC-NOZZLE STATION H01/H02-NCFTC-ノズルステー ション 2UGMM A000507 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGMMA00 0503 1 HOLDER ホルダ 2 PM0B7R 2 2 PIN, REF ERENCE ピン 基…
6
7
10
18
19
20
23
24
25
21
22
13
11
12
3
4
4
5
1
2
2
15

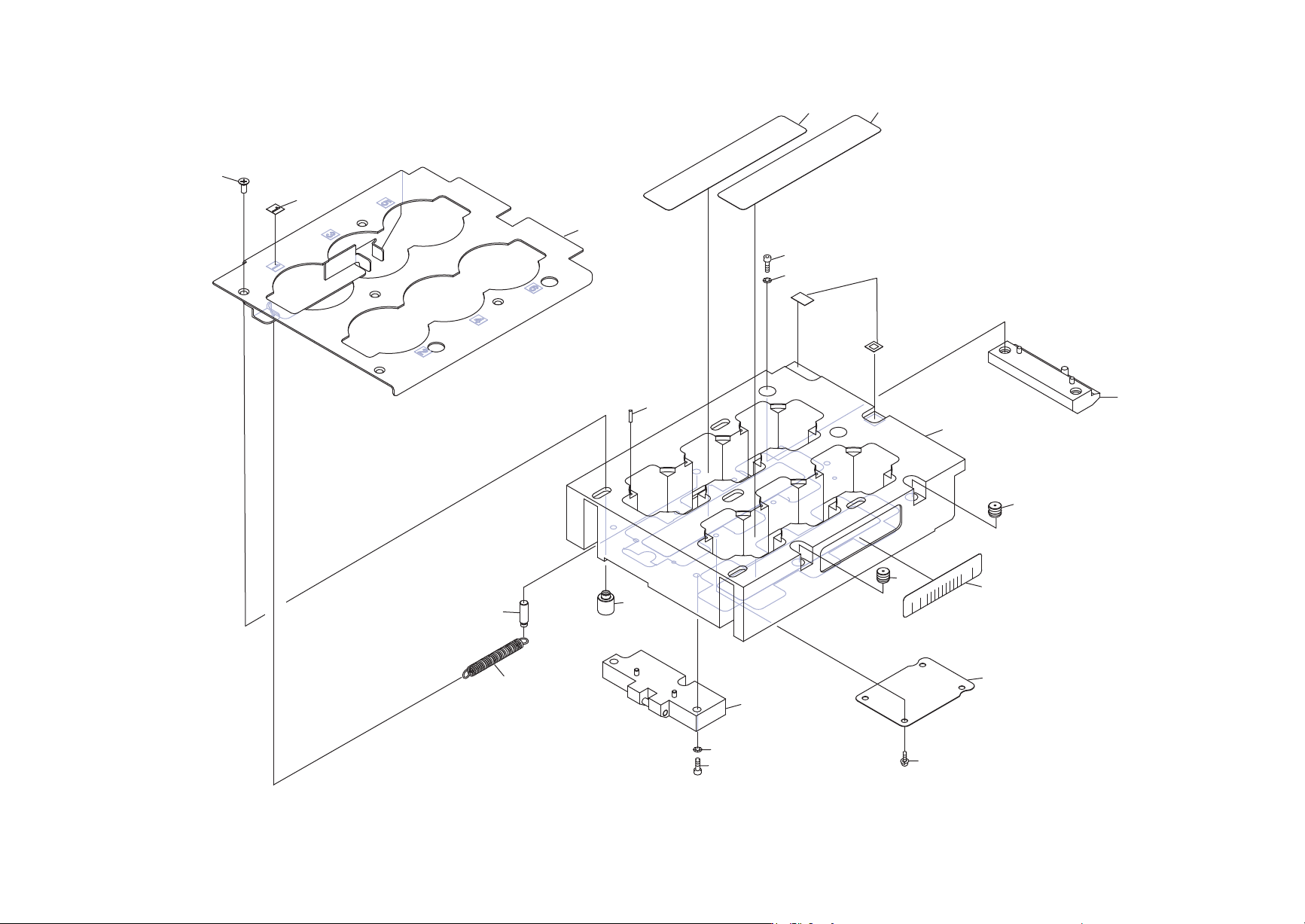

H01/H02-NCFTC-NOZZLE STATION
++1&)7&ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
2UGMMA000507
36
PTS-AIMEX3-L-06
H01/H02-NCFTC-NOZZLE STATION
H01/H02-NCFTC-ノズルステーション
2UGMMA000507
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGMMA000503 1 HOLDER
ホルダ
2 PM0B7R2 2 PIN, REFERENCE
ピン 基準
3 2MGTMA002900 6 PIN, PARALLEL
ピン 平行
4 PS02851 2 SHEET
シート
Consumable Parts
5 2MGMMA003201 1 SEAL, BAR CODE
シール バーコード
unit serial number
6 2MGMMA002501 1 SEAL, BAR CODE
シール バーコード
unit serial number
7 AA0HK05 1 GUIDE
ガイド
10 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
11 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
12 2MGMMA001801 1 DOG, SW
ドッグ ＳＷ
13 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
15 AA96706 1 BLOCK
ブロック
18 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
19 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
20 2MGMMA001201 1 SHUTTER
シャッタ
21 PX00091 1 NAMEPLATE
銘板
22 PZ29951 5 BOLT
ボルト
23 2MGTMA006203 5 PIN, GUIDE
ピン ガイド
24 PM04924 1 PIN
ピン
25 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
37
PTS-AIMEX3-L-06
6
7
8
9
18
19
28
29
30
31
24
25
21
22
26
27
13
14
15
12
16
17
3
4
5
1
2
2
16
2UGMMA000608
H01/H02-NCKTC-NOZZLE STATION
++1&.7&ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
38
PTS-AIMEX3-L-06
