A A C C C C B B Ref.P05CL PARTS CAMERA B B 7 8 9 10 12 13 14 17 18 19 20 11 15 16 21 22 23 24 25 37 38 39 36 27 28 29 29 30 31 26 33 34 35 32 22 23 24 34 35 44 37 38 39 45 41 42 43 41 42 43 40 46 50 51 52 47 48 49 50 51 …
P05CL PARTS CAMERA
P05CL パーツカメラ
2UGTGG000108
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM0D6E2 1 BASE
ベース
2 H2093E 2 PIN, PARALLEL
ピン 平行
φ04X10 A種(m6) ｽﾃﾝﾚｽ
3 2MGKGG000300 1 LENS
レンズ
4 PS04150 1 SHEET
シート
Consumable Parts
5 PH00381 4 BUSHING
ブシュ
6 H54260 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X040(3ｶ ｼﾛ)
7 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
8 W1108S 4 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
9 H5427D 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X016(3ｶ ｼﾛ)
10 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
11 W1108E 4 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
12 PJ23012 1 PLATE
プレート
13 K65003 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
14 2MGTGA009404 1 CAMERA
カメラ
15 2MGTGG000200 1 SEAL, BAR CODE
シール バーコード
unit serial number, PC6FA
53
PTS-AIMEX3-L-06
A
A
C
C
C
C
B
B
Ref.P05CL PARTS CAMERA
B
B
7
8
9
10
12
13
14
17
18
19
20
11
15
16
21
22
23
24
25
37
38
39
36
27
28
29
29
30
31
26
33
34
35
32
22
23
24
34
35
44
37
38
39
45
41
42
43
41
42
43
40
46
50
51
52
47
48
49
50
51
50
51
53
54
53
54
53
54
21
50
51
56
57
58
62
63
64
68
69
65
2
4
3
66
2UGTGG000108
3&/ࣃ࣮ࢶ࣓࢝ࣛࣛࢺ

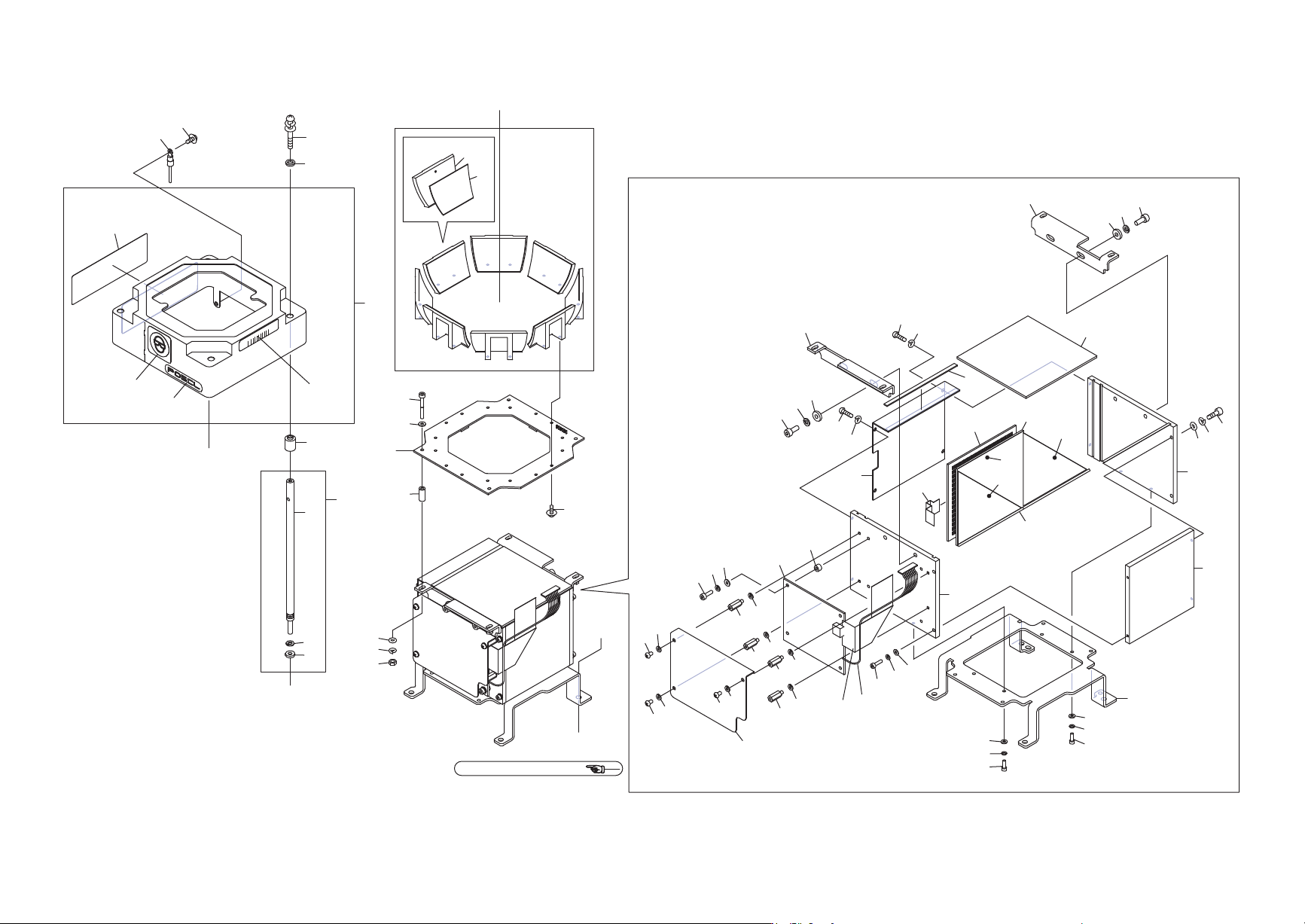

P05CL PARTS CAMERA LIGHT
㸨㹎㹊㸴㹄㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
54
PTS-AIMEX3-L-06
P05CL PARTS CAMERA LIGHT
P05CL パーツカメラライト
2UGTGG000108
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 K5198K 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X015 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ)
3 2MGKGA001900 4 WASHER
ワッシャ
4 2MGKGA001800 4 CAP
キャップ
7 2AGKGG000705 4 BOLT
ボルト
8 2MGKGG000502 1 BOLT
ボルト
9 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
10 PM0E8W0 1 WASHER
ワッシャ
11 2MGKGG000200 8 HOLDER, LIGHT
ホルダ ライト
12 2AGKGG0001** 8 BOARD, PRINTED CIRCUIT
基板 プリント
FH1433**F
8pieces/set, Adjustment at the factory is required when replacing
13 2AGKGG0002** 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH1435**F
14 H54258 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X025(3ｶ ｼﾛ)
15 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
16 S3060R 4 SPACER
スペーサ
CB-313E
17 N4001S 16 SCREW
ネジ
U-2506-S1 ｾﾑｽﾈｼﾞ
18 N10793 4 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
19 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
20 W1108D 4 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
21 PB04FX4 2 BKT
ＢＫＴ
22 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
23 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
24 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
25 XK06083 1 COVER, GLASS
カバー ガラス
26 PS04160 1 SHEET
シート
Consumable Parts
27 2AGKGG0004** 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH1434**F
Adjustment at the factory is required when replacing
28 2MGKGG001500 1 PLATE, ACRYLIC
プレート アクリル
29 2MGKGG000400 2 SEAL
シール
30 PZ49333 1 SEAL
シール
31 XM01203 1 MIRROR
ミラー
32 PM0D6H2 1 PLATE
プレート
33 PB04FZ1 1 COVER
カバー
34 K5223A 4 SCREW, C/R PAN
小ネジ 十穴鍋
M02.6X006(ｽﾃﾝﾚｽ)
35 W1106H 4 WASHER, LOCK
ワッシャ スプリング
2.6M/M(3ｶ ｼﾛ)
36 PM0D6L1 1 PLATE
プレート
37 H67804 4 BOLT, HEX SOCKET
ボルト 六角穴
M02.6X010(3ｶ ｼﾛ)
38 W1106H 4 WASHER, LOCK
ワッシャ スプリング
2.6M/M(3ｶ ｼﾛ)
39 W60540 4 WASHER, FLAT
ワッシャ 平
2.6M/MX0.5X5(3ｶ ｼﾛ)
40 PB04FW4 1 BKT
ＢＫＴ
41 H5425H 4 BOLT, HEX SOCKET
ボルト 六角穴
M02.6X008(3ｶ ｼﾛ)
42 W1106H 4 WASHER, LOCK
ワッシャ スプリング
2.6M/M(3ｶ ｼﾛ)
43 W60540 4 WASHER, FLAT
ワッシャ 平
2.6M/MX0.5X5(3ｶ ｼﾛ)
44 PM0D6K4 1 PLATE
プレート
45 S3060S 4 SPACER
スペーサ
CB-304E
46 2AGKGG0003** 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH1436**F
Adjustment at the factory is required when replacing
47 H54253 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
48 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
49 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
50 S3060Z 4 SPACER
スペーサ
MSB-312-04E
51 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
52 PB04GY2 1 COVER
カバー
53 K51864 3 SCREW, C/R PAN
小ネジ 十穴鍋
M03X005(ｽﾃﾝﾚｽ)
54 W1106C 3 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
55
