NOZZLE CHANGER 2/ (M3) UL03365 ノズルチェンジャ 2/ (M6,AIM EX series,NXT- H) UL03464 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGTMX0 06800 1 PLATE, UP PER プレート 上 M6IIIL 2 2MGTM…
M6 IIIL
To BED
M3 IIc
1
2
3
11
12
13
14
15
16
17
18
19
20
21
22
21
22
32
31
33
ࣀࢬࣝࢳ࢙ࣥࢪࣕ
NOZZLE CHANGER 2/
(M3) UL03365
(M6,AIMEX series,NXT-H) UL03464
62
PTS-AIMEX3-L-06
NOZZLE CHANGER 2/
(M3) UL03365
ノズルチェンジャ 2/
(M6,AIMEX series,NXT-H) UL03464
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTMX006800 1 PLATE, UPPER
プレート 上
M6IIIL
2 2MGTMR004000 1 SEAL, BAR CODE
シール バーコード
unit serial number, M6IIIL
3 2MGTMX007501 1 BKT
ＢＫＴ
M6IIIL
11 2MGTMX006900 1 BLOCK
ブロック
M6IIIL
12 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
M6IIIL
13 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L M6IIIL
14 S2025A 1 SHEET
シート
CTAM1 M6IIIL
15 K5172L 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
M6IIIL
16 S5161A 1 SW, MICRO
ＳＷ マイクロ
AV630564 M6IIIL
17 K5175Z 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X012(ｽﾃﾝﾚｽ)
M6IIIL
18 N1074A 2 NUT, HEX
ナット 六角
M02(ｽﾃﾝﾚｽ)
M6IIIL
19 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
M6IIIL
20 2MGTMX007001 1 GUARD
ガード
M6IIIL
21 K51756 3 SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X005(ｽﾃﾝﾚｽ)
M6IIIL
22 W1106A 3 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
M6IIIL
31 H3128Z 1 PLUG
プラグ
KK2P-04L M3IIc
32 2MGLMP000200 1 TUBE
チューブ
M3IIc
33 2MGLYA000400 1 TUBE, MARKER
チューブ マーカ
M3IIc
63
PTS-AIMEX3-L-06
Ќ
$ୖ8S
%ୗ㝆'RZQ
Ў
Ќ
$ୖ8S
%ୗ㝆'RZQ
Ў
ୗഃ
Lower side
ୖഃ
Upper side
ୗẁ
Bottom
୰ẁ
Middle
ୖẁ
Top
Ћ
$ࢩࣕࢵࢱ࣮㛤
A...Shutter open
Ѝ
%ࢩࣕࢵࢱ࣮㛢
B...Shutter close
Ref.BED
d
d
3RVSUHVV
ṇᅽ
.3D
M3 IIc
3RVSUHVV
ṇᅽ
.3D
ABABAB
1
2
1
2
3
4
5
6
5
5
7
8
8
9
9
9
10
11
12
13
14
15
17
18
1919
20 21
23
22
24
16
ࣀࢬࣝࢳ࢙ࣥࢪࣕ

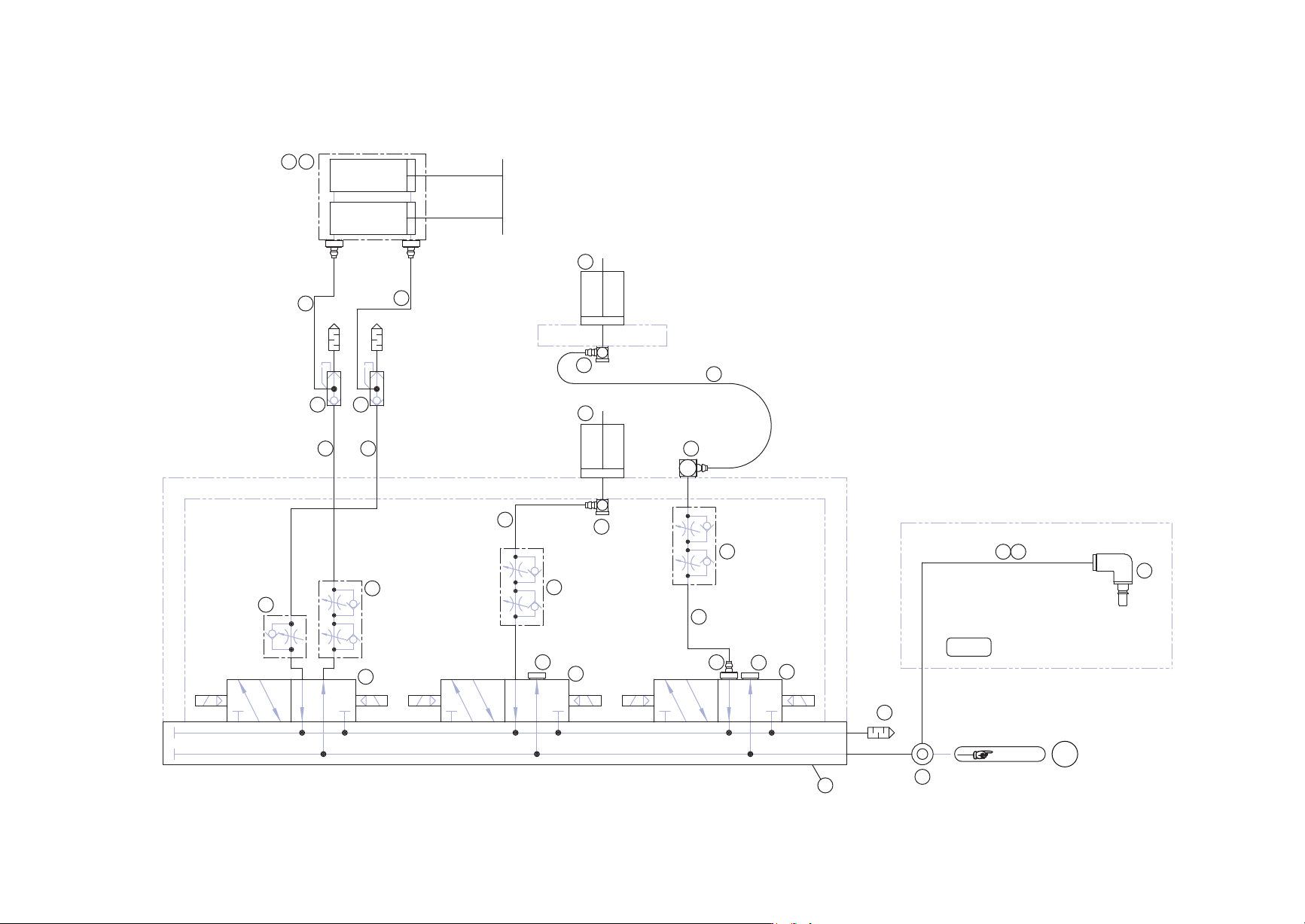

NOZZLE CHANGER 3/
(M3) UL03365
(M6,AIMEX series,NXT-H) UL03464
64
PTS-AIMEX3-L-06
