BASE 5/ ベース 5/ 2UHGBA000237 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MHFBA0 03900 2 COVER カバー 2 K5172 L 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X00 6(3 ｶ ｼﾛ ) 3 2MGYBA0 05701 2…
A1
A1
B1
B1
B2
B2
A2
A2
A2
A2
B2
B2
B1
B1
A1
A1
C1
C1
C2
C2
C1
C1
C2
C2
32
33
34
35
36
37
38
39
36
37
38
39
32
33
34
35
1
2
3
4
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
26
26
26
26
21
21
22
21
22
46
46
46
46
47
47
42
43
44
42
43
44
࣮࣋ࢫ

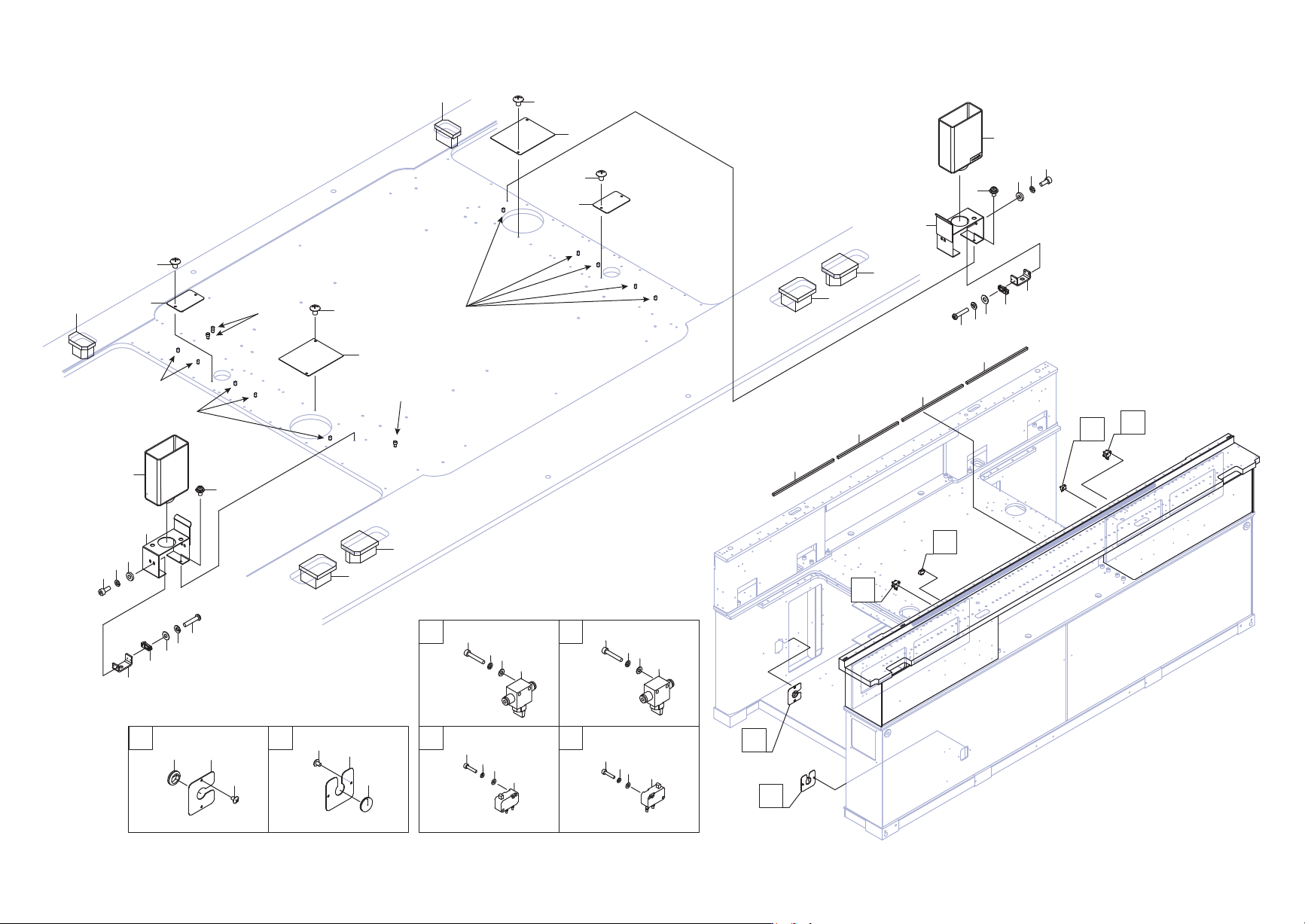

BASE 5/
2UHGBA000237
76
PTS-AIMEX3-L-06
BASE 5/
ベース 5/
2UHGBA000237
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MHFBA003900 2 COVER
カバー
2 K5172L 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
3 2MGYBA005701 2 COVER
カバー
4 K5172L 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
5 2MGMBA009900 2 BKT, BOX
ＢＫＴ ＢＯＸ
6 K61648 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X008 ﾅﾍﾞｾﾑｽ P3(ｳｽｲﾀﾖｳ･3ｶｼﾛ)
7 2MGTPK002300 2 BKT, SENSOR
ＢＫＴ センサ
8 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
9 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
10 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
11 S69789 2 SENSOR
センサ
AV634264-A
12 K5175Y 4 SCREW, C/R PAN
小ネジ 十穴鍋
M02X010(ｽﾃﾝﾚｽ)
13 W1105A 4 WASHER, LOCK
ワッシャ スプリング
2M/M(ｽﾃﾝﾚｽ)
14 W1107A 4 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(ｽﾃﾝﾚｽ)
15 2MGKPL012800 2 BOX, REJECT
ＢＯＸ ＮＧ
21 H60491 10 PIN, PARALLEL
ピン 平行
φ06X10 A種(m6)
22 PM29652 3 PIN, LOCATING
ピン 位置決め
26 2MGXBA011101 4 GUARD
ガード
32 H1035M 2 VALVE, MANUAL
バルブ 手動
VHK2-04F-04FR
33 H5426X 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X025(3ｶ ｼﾛ)
34 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
35 W1108S 4 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
36 H1063B 2 VALVE, MECHANICAL
バルブ メカニカル
VM1110-4NU-00
37 H54255 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X015(3ｶ ｼﾛ)
38 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
39 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
42 2MHFBA022900 2 COVER
カバー
43 K5172Y 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X008(3ｶ ｼﾛ)
44 H64523 2 BUSHING, RUBBER
ブシュ ゴム
C-30-SG-30B-EP-UL
46 2MHFBA023401 4 COVER
カバー
47 2MHFBA023501 2 COVER
カバー
