- 106 - NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-37130 C-ATC_UNIT Ｃ−ＡＴＣユニット 1 2 401-36956 CN_ATC_BASE ＣＮ＿ＡＴＣベース (1) 3 SL-60625 92-TN SCREW M 6 L=25 座金付き六角穴ボルト Ｍ６ Ｌ＝…
- 105 -

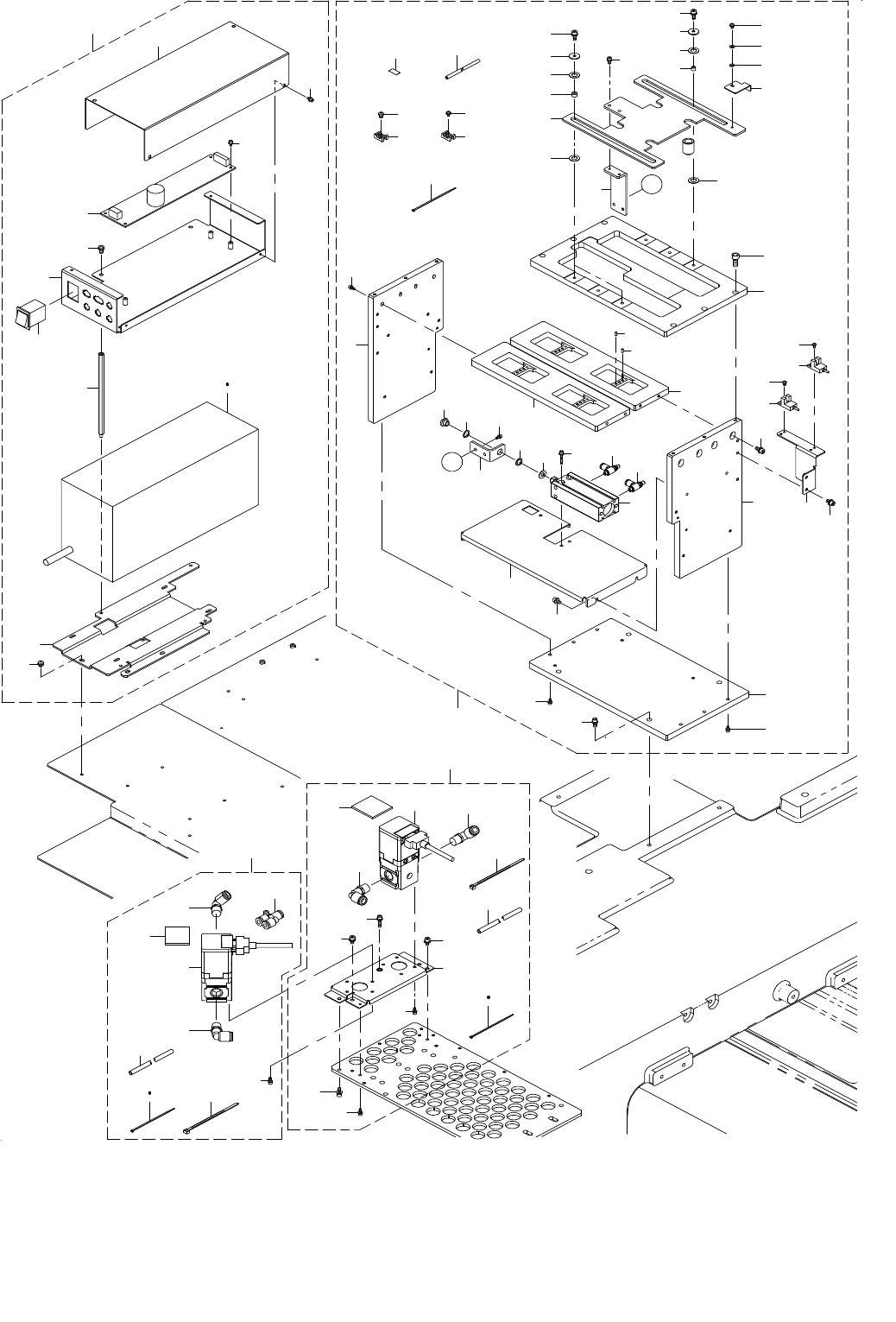

53.C-ATC COMPONENTS
Ｃ − ＡＴＣ 関係
26
28
26
27
2
3
4
4
5
5
9
6
6
7
7
8
8
10
11
12
13
13
14
15
A
A
16
17
18
19
20
21
22
23
24
25
29
30
31
32
34
34
33
35
37
36
37
38
40
39
39
41
42
1
56
45
48
47
49
50
51
46
52
53
54
55
44
59
68
60
66
65
61
61
62
63 64
58
67
57
77
77
75
76
78
72 73
71
74
68
28
26
43
29
26
79
69
80
70
- 106 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37130 C-ATC_UNIT
Ｃ−ＡＴＣユニット
1
2 401-36956 CN_ATC_BASE
ＣＮ＿ＡＴＣベース
(1)
3 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
(4)
4 401-36957 CN_ATC_STAND
ＣＮ＿ＡＴＣスタンド
(2)
5 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(6)
6 401-36962 C_NOZZLE_BASE
Ｃ＿ノズルベース
(2)
7 PH-0250062-C0 PARALLEL PIN TYPE B 2.5X6
平行ピン Ｂ種 ２．５Ｘ６
(8)
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
9 401-36964 CN_ATC_SUPPORT_PLATE
ＣＮ＿ＡＴＣサポートプレート
(1)
10 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
11 401-36961 CYLINDER_CU20_60D
シリンダ＿ＣＵ２０＿６０Ｄ
(1)
12 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(2)
13 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
14 401-36965 CN_ATC_CYLINDER_PLATE
ＣＮ＿ＡＴＣシリンダプレート
(1)
15 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
16 401-36966 CN_ATC_CYLINDER_BR
ＣＮ＿ＡＴＣシリンダブラケット
(1)
17 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
18 401-36967 CN_ATC_JOINT
ＣＮ＿ＡＴＣ＿ジョイント
(1)
19 401-36969 CN__ATC_CLAMP_WASHER
ＣＮ＿ＡＴＣクランプワッシャー
(1)
20 401-36968 CN_ATC_SPACER_RUBBER
ＣＮ＿ＡＴＣスペーサラバー
(1)
21 WP-0621016-SD WASHER 6.2X13X1
平座金 ６．２Ｘ１３Ｘ１
(1)
22 401-36958 CN_ATC_PLATE
ＣＮ＿ＡＴＣプレート
(1)
23 SM-6041002-TN SCREW
六角穴ボルト
(6)
24 401-36970 CN__ATC_LABEL
ＣＮ＿ＡＴＣラベル
(1)
25 401-36963 CN_ATC_SLIDE_PLATE
ＣＮ＿ＡＴＣスライドプレート
(1)
26 E3404-700-000 THRUST WASHER
スラストワッシャー
(12)
27 400-45975 GUIDE SPACER
ガイドスペーサー
(2)
28 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(6)
29 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
30 401-36959 CN_ATC_SENSOR_BR
ＣＮ＿ＡＴＣセンサブラケット
(1)
31 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
32 401-36960 CN_ATC_SENSOR_DOG
ＣＮ＿ＡＴＣセンサドグ
(1)
33 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
34 WP-0320501-SC WASHER M3
平座金 Ｍ３
(2)
35 400-76842 ATC OPEN SENS ASM
ＡＴＣオープンセンサ組
(1)
36 400-76843 ATC CLOSE SENS ASM
ＡＴＣクローズセンサ組
(1)
37 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(4)
38 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1)
39 HX-0029400-00 FIXED BASE
固定ベース
(8)
40 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(7)
41 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
42 EA-9500B02-00 CABLE BAND
束線バンド
(20)
43 401-51721 GUIDE_SPACER
ガイドスペーサ
(4)
44 401-37131 HEAD_BUCKUP_ASM
ヘッドバックアップ組
1
45 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(3)
46 400-11120 UPS BATTERY
ＵＰＳバッテリー
(1)
47 401-36972 UPS_PS_BR
ＵＰＳ＿ＰＳ＿ベース
(1)
48 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
49 401-36973 UPS_PS_COVER
ＵＰＳ＿ＰＳ＿カバー
(1)
50 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
51 401-36974 UPS_POST
ＵＰＳ＿ポスト
(4)
52 400-95745 UPS
ＵＰＳ
(1)
53 HA-0052900-00 SWITCH
スイッチ
(1)
54 HX-0047900-00 POWER SUPPLY
電源
(1)
55 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
56 401-43020 UPS_BASE
ＵＰＳベース
(1)
57 401-37160 GRASP CONTROL_REG_L_ASM
ＧＲＡＳＰコントロール＿ＲＥＧ＿Ｌ組
1
58 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
59 401-37000 REG_BR
レギュレータブラケット
(1)
60 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(1)
61 PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボ ユニオン ６ＸＰＴ１／４
(2)
62 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(2)
63 EA-9500B01-00 CABLE BAND
束線バンド
(5)
64 EA-9500B02-00 CABLE BAND
束線バンド
(5)
65 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(1)
66 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(1)
67 401-36487 EL-PN(L) REG CBL ASM
ＥＬ−ＰＮ（Ｌ） ＲＥＧケーブル組
(1)
68 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
69 400-45986 CHIP BOX CUSHION
チップボックスクッション
(1)
70 HX-0006500-0B CABLE BAND
束線バンド
(3)
71
#01
401-37158 GRASP CONTROL_REG_R_ASM
ＧＲＡＳＰコントロール＿ＲＥＧ＿Ｒ組
1
72 EA-9500B01-00 CABLE BAND
束線バンド
(5)
73 EA-9500B02-00 CABLE BAND
束線バンド
(5)
74 PJ-3080600-03 UNION Y
ユニオンワイ
(1)
75 401-36488 EL-PN(R) REG CBL ASM
ＥＬ−ＰＮ（Ｒ） ＲＥＧケーブル組
(1)
76 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
77 PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボ ユニオン ６ＸＰＴ１／４
(2)
78 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(2)
79 400-45986 CHIP BOX CUSHION
チップボックスクッション
(1)
80 HX-0006500-0B CABLE BAND
束線バンド
(3)
- 107 -

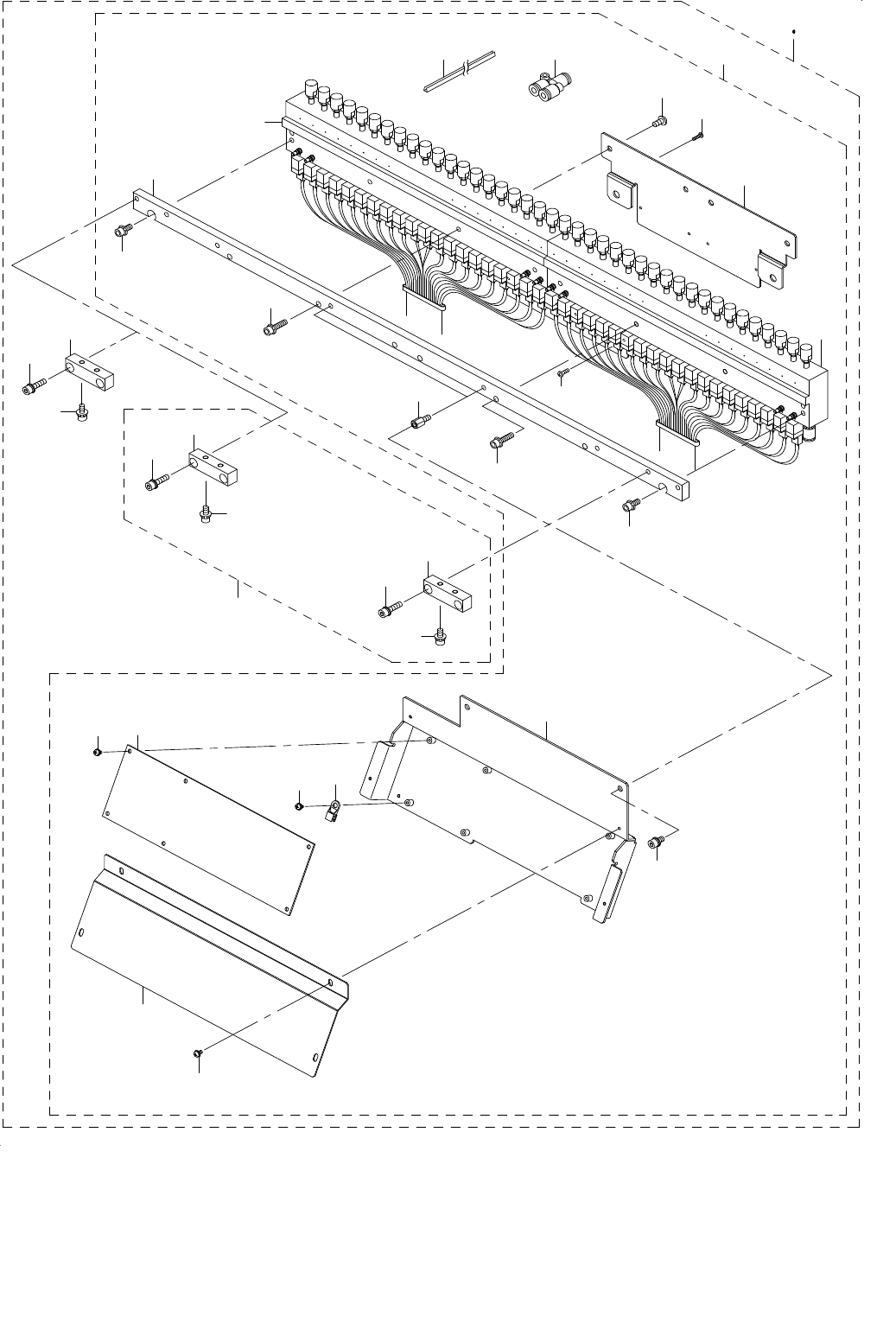

54.SMT FEEDER COMPONENTS
ＳＭＴ フィーダ関係
5
4
6
7
8
8
16
7
10
25
26
25
26
24
3
1 2
27
27
9
12
11
14
13
15
20
21
22
2319
17
18
28
30
29
