- 7 - 4. BASE FRAME ELECTRIC APPARATUS COMPONENTS(1) ベースフレーム電装関係（１） 12 13 7 8 4 5 2 3 6 9 10 11 14 15 17 18 20 21 22 23 1 16 24
- 6 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....OPTIONAL PARTS オプション部品
#03....FOR 200V ２００ Ｖ 用
#04....FOR 400V ４００ Ｖ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PS-0500202-KP SPRING PIN 5X20
スプリングピン ５．０Ｘ２０
2
2 401-36709 BANK_PLATE
バンクプレート
2
3 401-36710 BU_PLATE
ＢＵプレート
1
4 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
12
5 401-36711 FU_COVER_BR
ＦＵカバーブラケット
2
6 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
7 400-00519 BASEFRAME NUT
ベースフレームナット
4
8 E1044-729-000-A ADJUST NUT
アジャストナット３６
4
9 400-00403 ADJUST BOLT
アジャストボルト
4
10 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
12
11 WS-1220002-KN SPRING WASHER
ばね座金
12
12 WP-1302501-SC WASHER 13X24X2.5
平座金 １３Ｘ２４Ｘ２．５
12
13 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
24
14 NM-6080002-SC NUT M8
六角ナット Ｍ８ ２種
12
15
#02
400-13307 FP PUSHER
ＦＰプッシャ
12
16
#02
NM-6080001-SC NUT M8X1.25
六角ナット Ｍ８ １種
12
17
#01
HK-0429900-7A CAP
キャップ
1
18 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ形 ４Ｘ１２
4
19
#01
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
4
20 401-08337 FAN BR
ファンブラケット
5
21 401-33768 DC FAN
ＤＣファン
5
22 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
10
23 401-36712 FU_COVER_POST
ＦＵカバーポスト
2
24 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
8
25 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
10
26 401-37042 IF_PANEL_ASSY
ＩＦパネル組
1
27 401-36735 IF_PANEL
ＩＦパネル
(1)
28 401-36512 SMEMA OUT CABLE ASM
スメマＯＵＴケーブル組
(1)
29 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
30 HK-0651200-80 CONNECTOR
コネクタ
(1)
31 401-36511 SMEMA IN CABLE ASM
スメマＩＮケーブル組
(1)
32
#03
401-06608 POWER LAMP 200V CABLE ASM
電源ランプ２００Ｖ束線組
(1)
33
#04
401-06609 POWER LAMP 400V CABLE ASM
電源ランプ４００Ｖ束線組
(1)
34
#01
HX-0066000-00 DUST COVER
ダストカバー
(1)
35 401-37043 MTS_IF_PANEL_ASSY
ＭＴＳ＿ＩＦパネル組
1
36 401-36445 MTC PWR WIRE L ASM
ＭＴＣ電源ワイヤーＬ組
(1)
37 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
38 PJ-2300062-00 UNION
隔壁用ユニオン
(1)
39 PX-9500010-00 PLUG
止栓
(1)
40 SM-4860501-SB SCREW M2.6 L=5
なべねじ Ｍ２．６ Ｌ＝５
(2)
41 401-36736 MTS_IF_PANEL
ＭＴＳ＿ＩＦパネル
(1)
42 400-95126 MTC MTS I/F BR CABLE ASM
ＭＴＣ ＭＴＳ Ｉ／Ｆ ＢＲケーブル組
(1)
43 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
4
44
#01
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
4
45 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ４ Ｌ＝３０
4
46
#01
HK-0429901-4A CAP
キャップ
2
47
#02
E6600-729-000 ADJUST FOOT N
アジャストフットＮ
4
48
#02
SM-6082502-TN SCREW
六角穴ボルト
12
49
#02
400-13306 FLICTION PLATE
フリクションプレート
12
50
#02
SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
36
51 400-00450 TRANS SCREW
トランスねじ
2
52 401-36719 E_BASE_PLATE_RL
Ｅ＿ベースフレームＲＬ
1
53 401-36718 E_BASE_PLATE_F
Ｅ＿ベースフレームＦ
1
54 HX-0018800-0F CORD BUSH
コードブッシュ
1
55 401-36720 E_BASE_PLATE_RR
Ｅ＿ベースフレームＲＲ
1
56 HX-0029400-00 FIXED BASE
固定ベース
6
57 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
6
58 401-36337 TRANSFORMER
トランス
1
59
#02
400-94543 CASTER_3020
キャスター３０２０
4
60
#02
400-94544 CASTER PLATE
キャスタープレート
4
61
#02
SL-6103542-TN SCREW M10 L=35
座金付き六角穴ボルト Ｍ１０ Ｌ＝３５
16
62 400-94549 HOLE COVER
ホールカバー
4
63 400-98142 CH NUT PLATE
ＣＨナットプレート
4
64 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ４ Ｌ＝３０
8
65
#02
WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
16
66 400-94475 BP WASHER
ＢＰワッシャー
11
67 NM-6100001-SC NUT M10X1.5
六角ナット Ｍ１０ １種
11
68 SM-6124502-TN SCREW M12 L=45
六角穴ボルト Ｍ１２ Ｌ＝４５
2
69 WS-1220002-KN SPRING WASHER
ばね座金
2
70 400-94475 BP WASHER
ＢＰワッシャー
6
71 NM-6120001-SC NUT M12X1.75 TYPE1
六角ナット Ｍ１２Ｘ１．７５ １種
4
72 HX-0029400-00 FIXED BASE
固定ベース
13
73 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
13
- 7 -
4. BASE FRAME ELECTRIC APPARATUS COMPONENTS(1)
ベースフレーム電装関係（１）
12
13
7
8
4
5
2
3
6
9
10
11
14
15
17
18 20
21
22
23
1
16
24

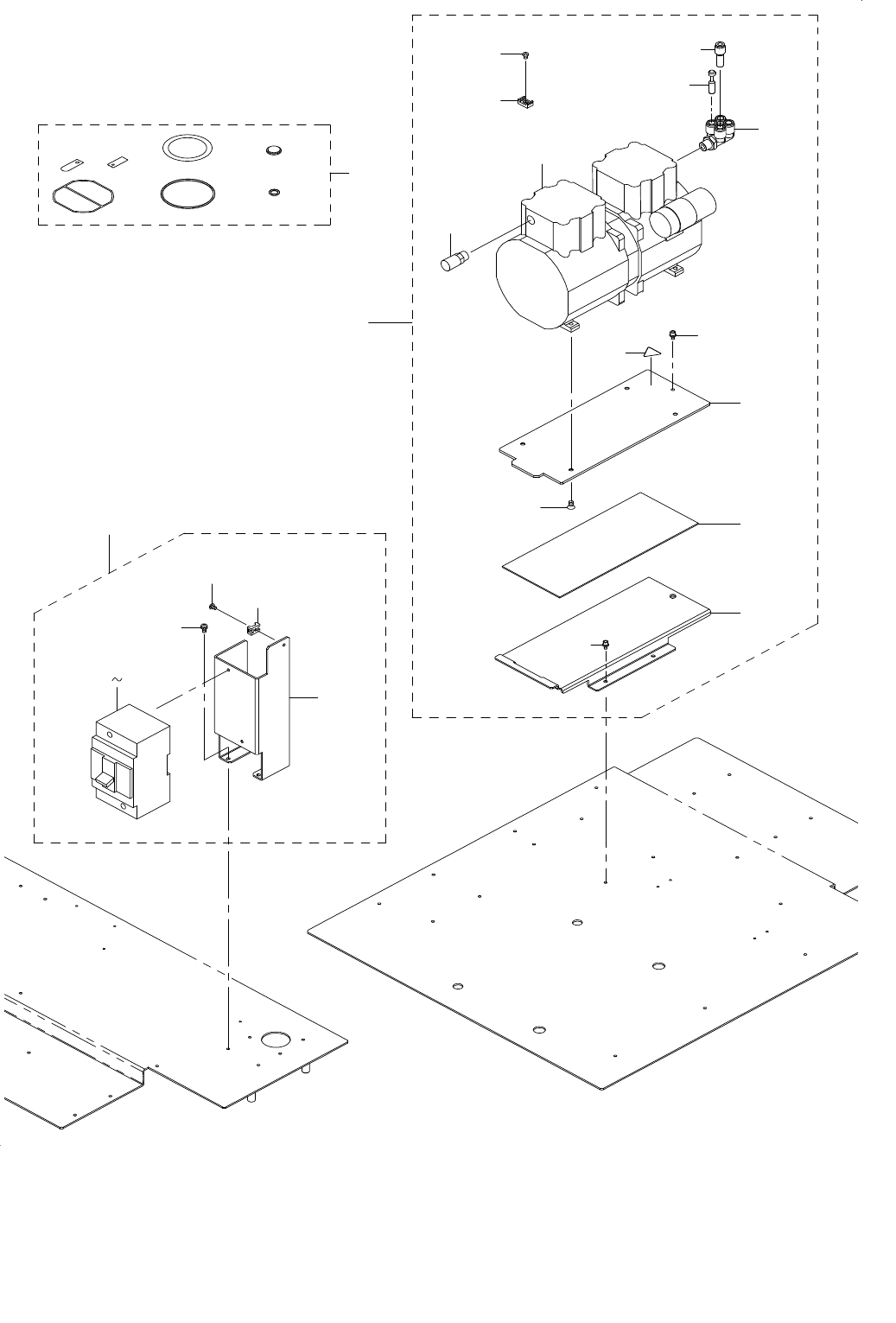

- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37055 VACUUM PUMP UNIT
真空ポンプ組
1
2 400-99548 VACUUM PUMP
真空ポンプ
(1)
3 PJ-3090852-02 DOUBLE BRANCH UNIVERSAL ELBOW
ダブルブランチユニバーサルエルボ
(1)
4 PX-9500070-00 PLUG
プラグ
(1)
5 PJ-3010600-03 REDUCER
レデューサ
(1)
6 400-99550 VAC_PUMP_PLATE
真空ポンププレート
(1)
7 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
8 PX-0552010-00 MUFFLER (PLASTIC)
マフラ （樹脂製）
(1)
9 400-99551 VAC PUMP RUBBER
真空ポンプラバー
(1)
10 CM-3003000-02 HIGH TEMPARATURE CAUTION LABEL 2 (25)
高温注意シール２（２５）
(1)
11 400-99549 VAC_PUMP_BASE
真空ポンプベース
(1)
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
13 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
16 401-37039 BRAKER_BR_ASSY
ブレーカーブラケット組
1
17 401-36744 BRAKER_BRACKET
ブレーカーブラケット
(1)
18 HA-0063400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19 HA-0063400-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
20 HA-0063400-10 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
21 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
22 HX-0029400-00 FIXED BASE
固定ベース
(1)
23 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
24 400-99554 VACUUM_PUMP_MAINTENANCE_KIT
真空ポンプメンテナンスキット
1
