- 9 - 5. BASE FRAME ELECTRIC APPARATUS COMPONENTS(2) ベースフレーム電装関係（２） 43 44 36 42 3 3 4 4 11 12 9 10 13 13 14 17 17 18 19 20 22 23 5 24 26 27 29 30 32 27 29 33 35 45 53 54 86 5 5 5 5 5 5 21 17 5 16 15 56 A 1 2 83 71 77 69 …
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37055 VACUUM PUMP UNIT
真空ポンプ組
1
2 400-99548 VACUUM PUMP
真空ポンプ
(1)
3 PJ-3090852-02 DOUBLE BRANCH UNIVERSAL ELBOW
ダブルブランチユニバーサルエルボ
(1)
4 PX-9500070-00 PLUG
プラグ
(1)
5 PJ-3010600-03 REDUCER
レデューサ
(1)
6 400-99550 VAC_PUMP_PLATE
真空ポンププレート
(1)
7 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
8 PX-0552010-00 MUFFLER (PLASTIC)
マフラ （樹脂製）
(1)
9 400-99551 VAC PUMP RUBBER
真空ポンプラバー
(1)
10 CM-3003000-02 HIGH TEMPARATURE CAUTION LABEL 2 (25)
高温注意シール２（２５）
(1)
11 400-99549 VAC_PUMP_BASE
真空ポンプベース
(1)
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
13 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
16 401-37039 BRAKER_BR_ASSY
ブレーカーブラケット組
1
17 401-36744 BRAKER_BRACKET
ブレーカーブラケット
(1)
18 HA-0063400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19 HA-0063400-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
20 HA-0063400-10 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
21 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
22 HX-0029400-00 FIXED BASE
固定ベース
(1)
23 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
24 400-99554 VACUUM_PUMP_MAINTENANCE_KIT
真空ポンプメンテナンスキット
1
- 9 -

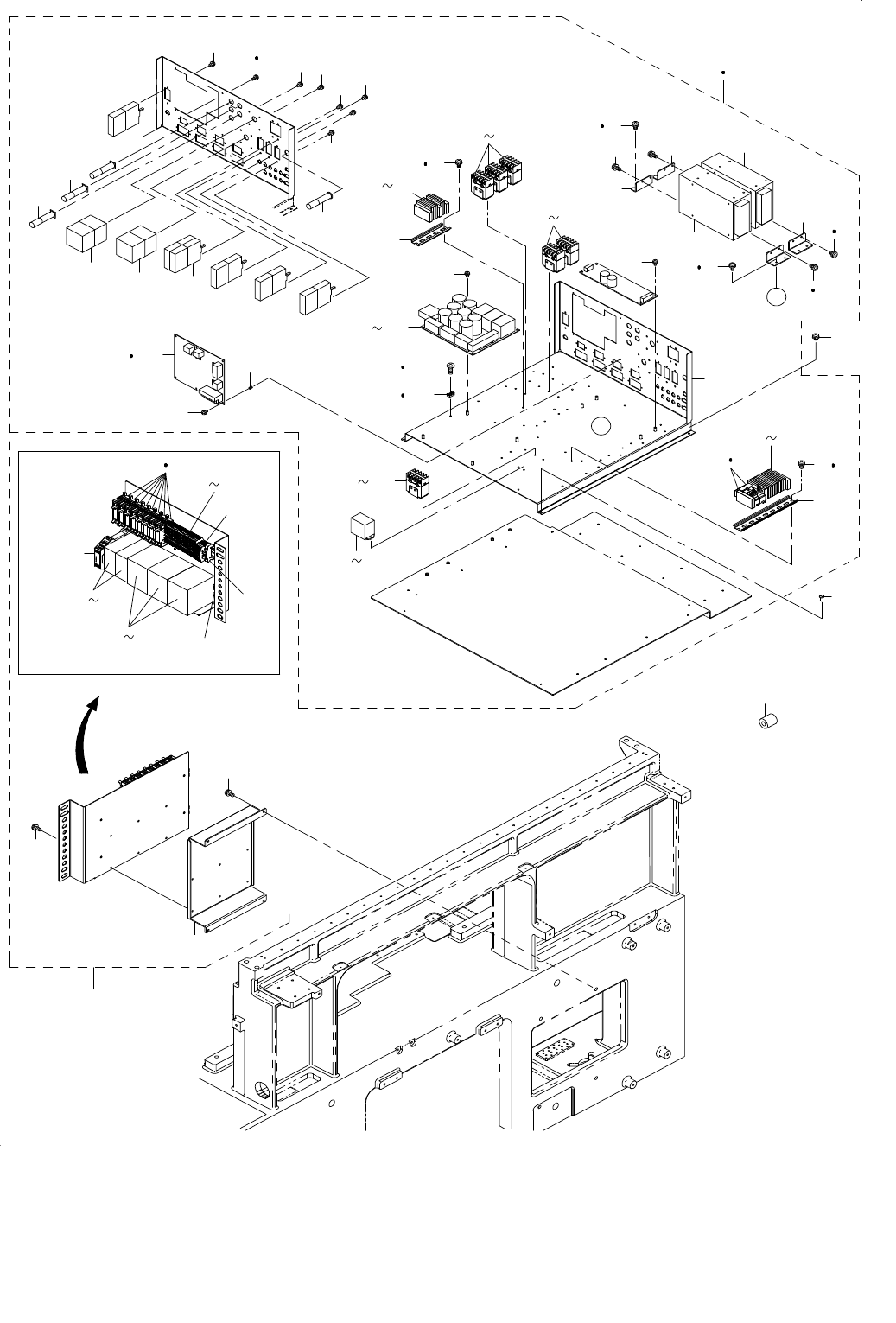

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS(2)
ベースフレーム電装関係（２）
43 44
36
42
3
3
4
4
11 12
9
10
13
13
14
17
17
18
19
20
22
23
5
24 26
27 29
30 32
27
29
33 35
45
53
54
86
5
5
5
5
5
5
21
17
5
16
15
56
A
1 2
83
71
77
69
70
66
68
63
65
84
82
78
81
79
80
80
62
85
A
55
6 7
6 7
6 7
8
8
6 7
6 7
6 7
5
57 58
5
60 61
59
87
- 10 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-37036 POWER_UNIT(ST)
電源ユニット（ＳＴ）
1
2
#02
401-37045 POWER_UNIT(EN)
電源ユニット（ＥＮ）
1
3 401-36723 PS_BRACKET_F
ＰＳブラケットＦ
(2)
4 401-36724 PS_BRACKET_R
ＰＳブラケットＲ
(2)
5 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(36)
6
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(16)
7
#02
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(16)
8 SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ４ Ｌ＝１０
(4)
9
#01
HX-0029400-00 FIXED BASE
固定ベース
(22)
10
#02
HX-0029400-00 FIXED BASE
固定ベース
(15)
11
#01
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(22)
12
#02
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(15)
13 HX-0067500-00 POWER SUPPLY
パワーサプライ
(2)
14 HX-0054200-0B POWER SUPPLY
パワーサプライ
(1)
15 HA-0066300-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
16 HA-0064600-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
17 HA-0055900-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(3)
18 HA-0052400-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19 HA-0052400-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
20 HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
21 HA-0054200-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
22 HA-0052600-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
23 HA-0052700-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
24 401-09883 S-ZT POWER PCB ASM
Ｓ−ＺＴ 電源基板組
(1)
25 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
26 HK-0627900-40 BLOCK TERMINAL
端子台カバー
(1)
27 HB-0012800-0C RELAY
リレー
(3)
28 HB-0005800-10 RELAY
リレー止め金具
(3)
29 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
30
#01
HB-0012800-0C RELAY
リレー
(3)
31
#01
HB-0005800-10 RELAY
リレー止め金具
(3)
32
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(6)
33
#01
HB-0011000-00 RELAY
リレー
(1)
34
#01
HB-0011000-10 RELAY
関連パーツ
(1)
35
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
36 HK-0693500-10 BLOCK TERMINAL
端子台
(3)
37 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
38 HK-0691900-0B BLOCK TERMINAL
端子台
(2)
39 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
40 HK-0696900-0B BLOCK TERMINAL
マーキングシート
(1)
41 HK-0696900-30 TERMINAL
ジャンパ ３極
(4)
42 HK-0696500-10 BLOCK TERMINAL
端子台
(12)
43 HB-0015400-10 RELAY
リレーソケット
(2)
44 HB-0015400-00 RELAY
リレー
(2)
45
#01
HK-0695500-10 BLOCK TERMINAL
端子台
(8)
46
#02
HK-0695500-10 BLOCK TERMINAL
端子台
(14)
47 HK-0691900-0B BLOCK TERMINAL
端子台
(3)
48
#01
HK-0695900-00 BLOCK TERMINAL
端子台
(2)
49
#02
HK-0695900-00 BLOCK TERMINAL
端子台
(2)
50
#01
HK-0695900-20 TERMINAL
ジャンパ２極
(2)
51
#02
HK-0695900-20 TERMINAL
ジャンパ２極
(5)
52 HK-0695900-0A BLOCK TERMINAL
マーキングシート
(2)
53 HK-0695900-0B BLOCK TERMINAL
マーキングシート
(1)
54 400-95386 DIN_RAIL_120L
ディンレール１２０Ｌ
(1)
55 401-36722 PSU_BASE
ＰＳＵベース
(1)
56 400-47075 DIN_RAIL
ディンレール
(1)
57 401-09881 S-POWER PCB ASM
Ｓ−ＰＯＷＥＲ基板組
(1)
58 HK-0627900-40 BLOCK TERMINAL
端子台カバー
(1)
59 HX-0041800-0C SPACER
スペーサ
(4)
60
#01
SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(14)
61
#02
SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(16)
62
#02
401-37056 SAFETY UNIT
セーフティーユニット
1
63 HA-0053100-00 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
64 HA-0053100-10 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
65 HA-0053100-20 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
66 HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
67 HA-0053000-10 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
68 HA-0053000-20 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
69 HB-0013900-00 RELAY
リレー
(8)
70 HB-0013900-10 RELAY
リレー用ソケット
(8)
71 HK-0696500-10 BLOCK TERMINAL
端子台
(22)
72 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
73 HK-0696900-0B BLOCK TERMINAL
マーキングシート
(1)
74 HK-0696900-0C BLOCK TERMINAL
マーキングシート
(1)
75 HK-0691900-00 BLOCK TERMINAL
ブロックターミナル
(1)
76 HK-0691900-40 BLOCK TERMINAL
ブリッジ４極
(4)
77 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
78 HK-0691900-0B BLOCK TERMINAL
端子台
(3)
79 400-00529 CARRIER RAIL 350
キャリーレール ３５０
(2)
80 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(10)
81 401-36742 SAFETY_UNIT_BASE
セーフティーユニットベース
(1)
82 401-06098 SAFETY_UNIT_BR
セーフティーユニットＢＲ
(1)
83 HK-0692500-10 BLOCK TERMINAL
ブロックターミナル
(4)
84 HB-0015800-00 RELAY
セーフティーリレーユニット
(1)
85 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
86 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
2
87
#02
HN-0014900-00 CORE
コア
5
