- 20 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....BEFORE WITHOUT M/C REV. Ｍ ／ Ｃ ＲＥＶ．無し以前 #03....AFTER M/C REV.A Ｍ ／ Ｃ ＲＥＶ．Ａ 以降 #04....BEFORE M/C REV.D Ｍ ／ Ｃ ＲＥＶ．Ｄ 以前 #05....AFTER M/C REV.E Ｍ ／ Ｃ ＲＥＶ．Ｅ 以降 REF.NO NOTE PART NO D …
- 19 -

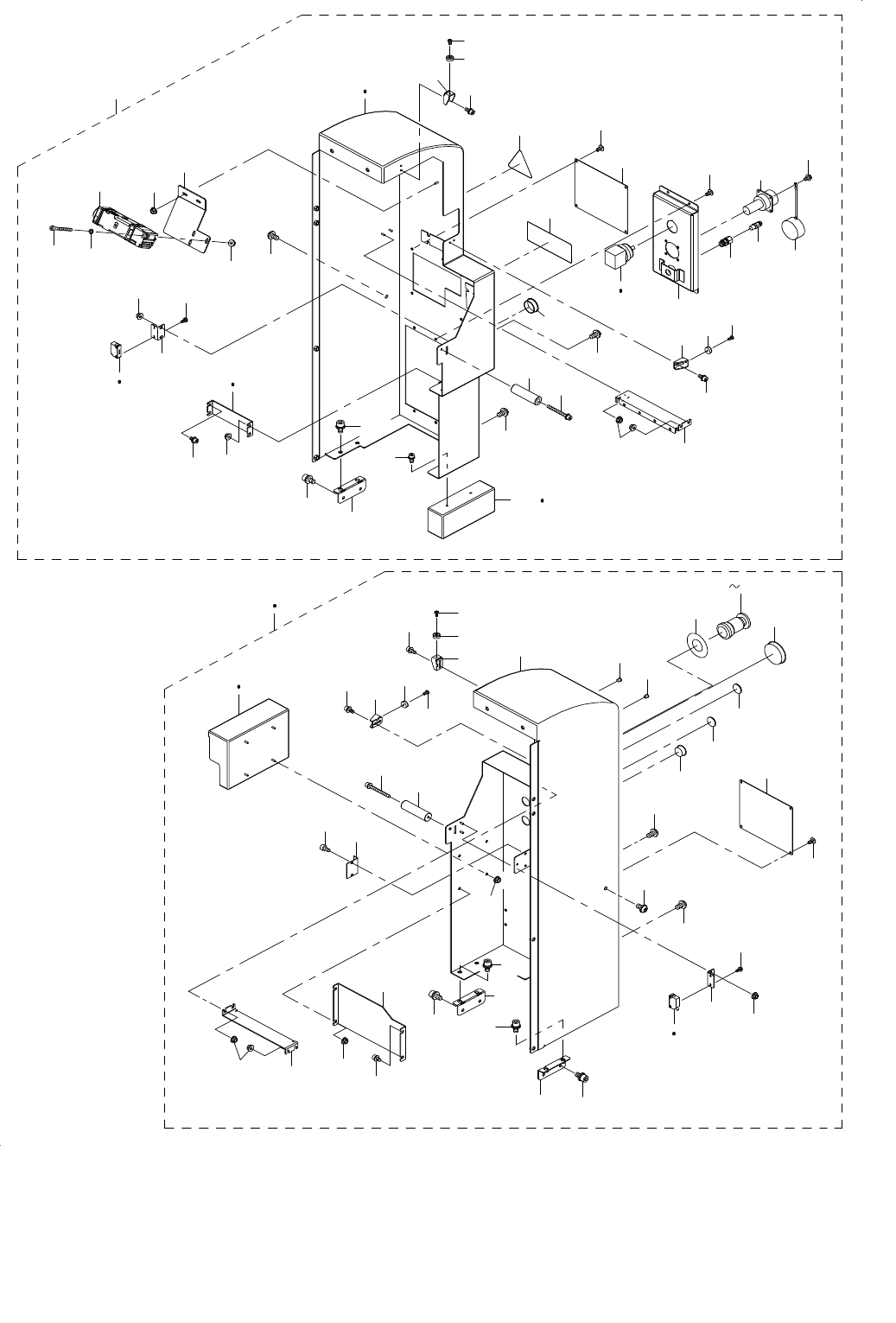

10.COVER COMPONENTS(2)
カバー関係（２）
37
38
38
4
5
8
9 11
13
14
15
16
17
14
16
15
17
18 19
35
20
21
24
25
26
27
28
29
29
29
28
29
31
30
32
34
5
33
7
38
6
12
3
22 23
36
1 2
83 84
77
77
78
81
40
41
41
43
44 45
79
46
47
48
49
50
52
53 54
55
57 58
80
59
60
61
62
63
64
65
77
82
66 67
69
68
70
71
39
56
72
73
42
74
75
73
75
74
72
51
76
- 20 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....BEFORE WITHOUT M/C REV. Ｍ ／ Ｃ ＲＥＶ．無し以前
#03....AFTER M/C REV.A Ｍ ／ Ｃ ＲＥＶ．Ａ 以降
#04....BEFORE M/C REV.D Ｍ ／ Ｃ ＲＥＶ．Ｄ 以前
#05....AFTER M/C REV.E Ｍ ／ Ｃ ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37691 COVER_RUR_ASM
カバーＲＵＲ組
1
2
#01
401-41157 EN_COVER_RUR_ASM
ＥＮ＿カバー＿ＲＵＲ組
1
3 401-36549 START SW CABLE ASM
スタートスイッチケーブル組
(1)
4 HX-0032600-0P GROMMET
ドームプラグ
(1)
5 400-97798 HOLE_PLUGS_HP1
ホールプラグ＿ＨＰ１
(4)
6 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
7 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
8 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
9 401-36553 EMG SW CABLE ASM
ＥＭＧスイッチケーブル組
(1)
10 HA-0062600-10 SWITCH
スイッチ
(1)
11
#01
401-37313 EMG SW R ASM(EN)
ＥＭＧスイッチＲ組（ＥＮ）
(1)
12 401-36550 STOP SW CABLE ASM
ストップスイッチケーブル組
(1)
13 HX-0032600-0A GROMMET
ドームプラグ
(1)
14 400-01464 STOPPER SUPPORT
ストッパサポート
(2)
15 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
16 400-49671 COVER CUSHION
カバークッション
(2)
17 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
18
#02
401-36853 COVER_RMR
カバーＲＭＲ
(1)
19
#03
401-42462 COVER_RMR
カバーＲＭＲ
(1)
20 401-36854 KYBD_USB_COVER
キーボードＵＳＢカバー
(1)
21 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
22
#04
400-02139 FD RECEIVE SENS ASM
フィーダ検出センサ受光組
(1)
23
#05
401-52828 REAR MBF DETECT SENS ASM
リアＭＢＦ検出センサ組
(1)
24 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
25 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
26 401-37687 MBF_STOPPER
ＭＢＦストッパー
(1)
27 SL-6044092-TN SCREW M4 L=40
座金付き六角穴ボルト Ｍ４ Ｌ＝４０
(1)
28 401-10761 COVER_BR_A
カバー＿ＢＲ＿Ａ
(2)
29 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
30 401-37681 COVER_PLATE_RR
カバーフレームＲＲ
(1)
31 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
32 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
33 401-37682 COVER_PLATE_M
カバーフレームＭ
(1)
34 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(4)
35 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(4)
36 401-37686 REAR_BOWL_BR
リアボウルブラケット
(1)
37 401-36869 COVER_RUR
カバーＲＵＲ
(1)
38 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(3)
39 401-37694 COVER_RUL_ASM
カバーＲＵＬ組
1
40 401-10761 COVER_BR_A
カバー＿ＢＲ＿Ａ
(1)
41 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
42 401-37682 COVER_PLATE_M
カバーフレームＭ
(1)
43 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(4)
44
#02
401-37680 COVER_PLATE_RL
カバーフレームＲＬ
(1)
45
#03
401-42463 COVER_PLATE_RL
カバーフレームＲＬ
(1)
46 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
47 401-36858 BANK_CONNECTOR_P
バンクコネクタＰ
(1)
48 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
49 E2904-700-000 SOCKET
ソケット
(1)
50 PJ-3010651-06 FEMALE UNION
メス ユニオン
(1)
51 401-36610 MI BANK RLY CABLE ASM
ＭＩバンク中継ケーブル組
(1)
52 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
53 401-37307 BANK POWER SW F/R ASM
バンクパワースイッチＦ／Ｒ組
(1)
54 HA-0066100-10 SWITCH
スイッチ
(1)
55 401-36861 MI_BANK_CON_NOTICE_LABEL
ＭＩバンクコネクタ注意ラベル
(1)
56 L126E-821-000 HOLE PLUGS HP14
ホール プラグ ＨＰ１４
(1)
57
#02
401-36852 COVER_RML
カバーＲＭＬ
(1)
58
#03
401-42461 COVER_RML
カバーＲＭＬ
(1)
59 CM-3009000-05 WATCH_YOUR_HANDS_LABEL(75)
可動部注意ラベル（７５）
(1)
60 401-36877 SAFETY_SW_BR_R
安全スイッチブラケットＲ
(1)
61 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
62 401-36558 COVER OPEN SW CABLE
カバーオープンスイッチケーブル
(1)
63 SM-6044002-TN SCREW M4X0.7 L=40
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝４０
(3)
64 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(3)
65 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(3)
66
#04
400-02138 FD SENS ASM
フィーダ検出センサ投光組
(1)
67
#05
401-52828 REAR MBF DETECT SENS ASM
リアＭＢＦ検出センサ組
(1)
68 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
69 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
70 401-37687 MBF_STOPPER
ＭＢＦストッパー
(1)
71 SL-6044092-TN SCREW M4 L=40
座金付き六角穴ボルト Ｍ４ Ｌ＝４０
(1)
72 400-01464 STOPPER SUPPORT
ストッパサポート
(2)
73 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
74 400-49671 COVER CUSHION
カバークッション
(2)
75 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
76
#01
HK-0785905-2B CONNECTOR
コネクタ
(1)
77 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(3)
78 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
79 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
80 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
81 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
82 401-37686 REAR_BOWL_BR
リアボウルブラケット
(1)
83
#02
401-36867 COVER_RUL
カバーＲＵＬ
(1)
84
#03
401-42460 COVER_RUL
カバーＲＵＬ
(1)
- 21 -

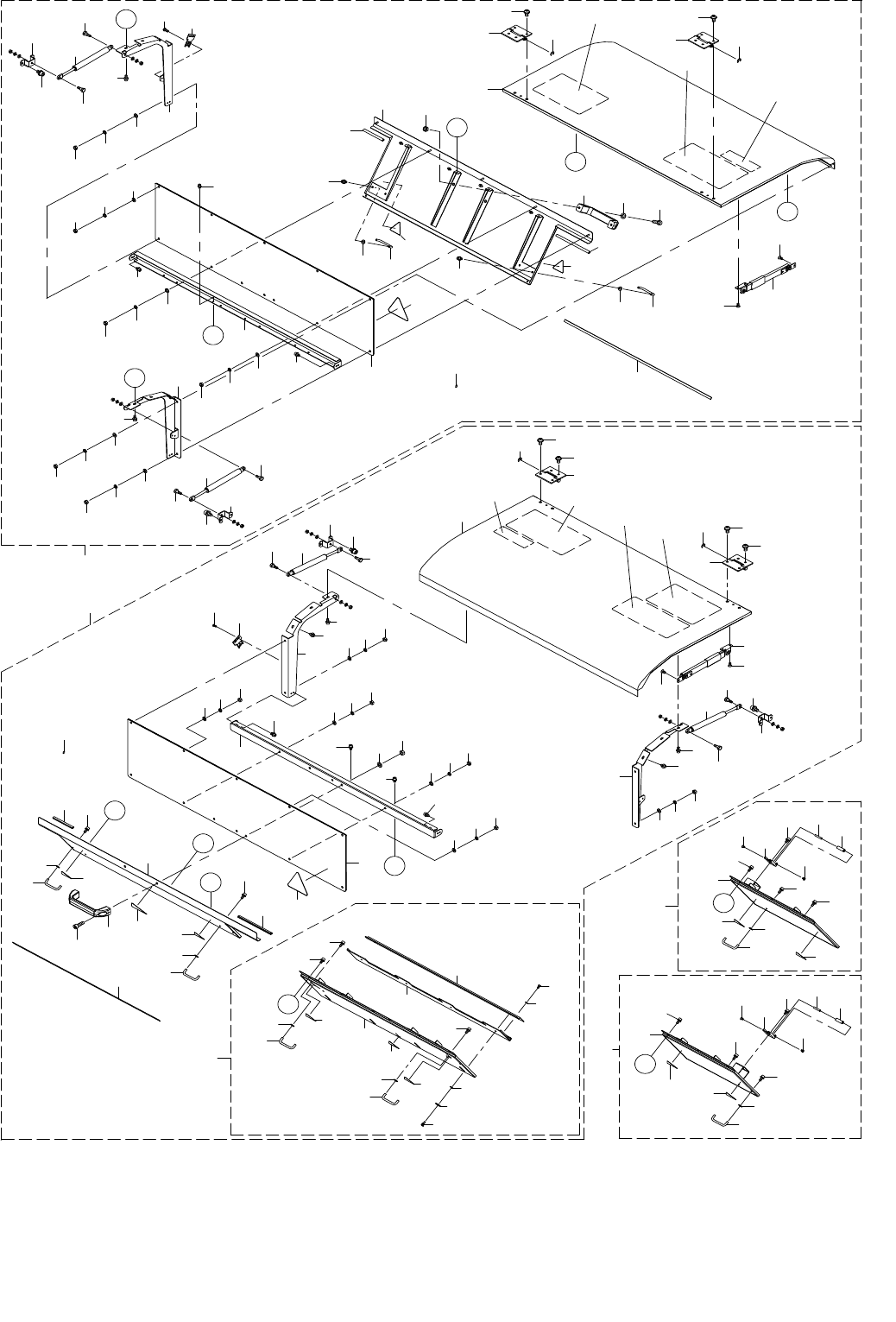

11.COVER COMPONENTS(3)
カバー関係（３）
2
3
6
7
7
8
9
10
10
9
8
7
5
7
12
10
9
8
12
15
15
15
16
16
18
18
19
20
21
59
61
63
64
64
60
60
65
67
66
68
69
62
76
74
73
76
75
82
72
72
78
79
80
81
A
58
B
56
37
38
39
40
42
A
43
44
42
44
43
45
45
47
47
46
47
47
48
48
13
14
54
52
53
4
51
14
17
10
9
8
57
13
10
9
8
B
C
C
49
50
41
71
107
108
109
110
111
114
115
116
117
115
116
117
115
116
117
116
117
115
117
115
116
118
119
119
120
D
D
121
122
121
122
122
123
123
86
85
86
115
116
117
112
88
87
89
90
93
92
94
96
95
97
95
97
98
96
98
99
100
101
101
100
99
103
102
11
10
9
8
46
15
E
F 113
104
122
E
F
104
91
114
84
1
105
106
55
70
83
54
31
32
33
31
32
77
35
A
34
27
35
30
29
28
36
33
24
25
26
23
22
