- 29 - 15. COVER COMPONE NTS(7)(TYPE XL) カバー関係（７） （ＸＬ 仕様） 2 3 3 4 4 5 5 6 6 7 7 8 9 8 9 8 9 10 11 1 1 12 12 12 13 13 14 15 15 16 17 18 19 19 20 21 21 22 23 23 24 25 29 30 30 27 31 32 28 34 33 26 38 38 38 13 17 39 23 39 3…
- 28 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37706 COVER_CUL_XL_ASM
カバーＣＵＬ＿ＸＬ組
1
2 401-36902 COVER_CUL_XL
カバーＣＵＬ＿ＸＬ
(1)
3 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
4 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(2)
5 401-37707 COVER_CUR_XL_ASM
カバーＣＵＲ＿ＸＬ組
1
6 401-36903 COVER_CUR_XL
カバーＣＵＲ＿ＸＬ
(1)
7 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
8 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(2)
9 401-36856 CONNECTOR_BR
コネクタブラケット
(1)
10 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(4)
11 401-36879 CB_BRACKET
ＣＢブラケット
(1)
12 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(6)
13 400-93858 FC_SUPPORT_X
ＦＣ＿サポート＿Ｘ
(1)
14 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
(2)
15 L153E-321-000 FC RUBBER
ＦＣ ルーバー
(3)
16 HX-0032600-0M GROMMET
ドーム プラグ
(1)
17 401-37747 COVER_CUC_XL_ASM
カバーＣＵＣ＿ＸＬ組
1
18 401-36904 COVER_CUC_XL
カバーＣＵＣ＿ＸＬ
(1)
19 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
20 401-37683 COVER_CUC_C_GUARD
カバーＣＵＣ＿センターガード
(2)
21 401-37684 COVER_CUC_SIDE_GUARD
カバーＣＵＣ＿サイドガード
(4)
22 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(18)
23 401-37748 COVER_SUL_XL_ASM
カバーＳＵＬ＿ＸＬ組
1
24 401-36905 COVER_SUL_XL
カバーＳＵＬ＿ＸＬ
(1)
25 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(10)
26 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
27 401-37685 Y_OIL_GUARD
Ｙオイルガード
(1)
28 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
29 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(7)
30 400-01512 COVER STUD YF
カバースタッドＹＦ
(4)
31 401-10763 COVER_BR_C
カバー＿ＢＲ＿Ｃ
(2)
32 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
33 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
34 401-37749 COVER_SUR_XL_ASM
カバーＳＵＲ＿ＸＬ組
1
35 401-36906 COVER_SUR_XL
カバーＳＵＲ＿ＸＬ
(1)
36 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(10)
37 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
38 401-37685 Y_OIL_GUARD
Ｙオイルガード
(1)
39 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
40 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(3)
41 400-01512 COVER STUD YF
カバースタッドＹＦ
(4)
42 401-10763 COVER_BR_C
カバー＿ＢＲ＿Ｃ
(2)
43 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
- 29 -

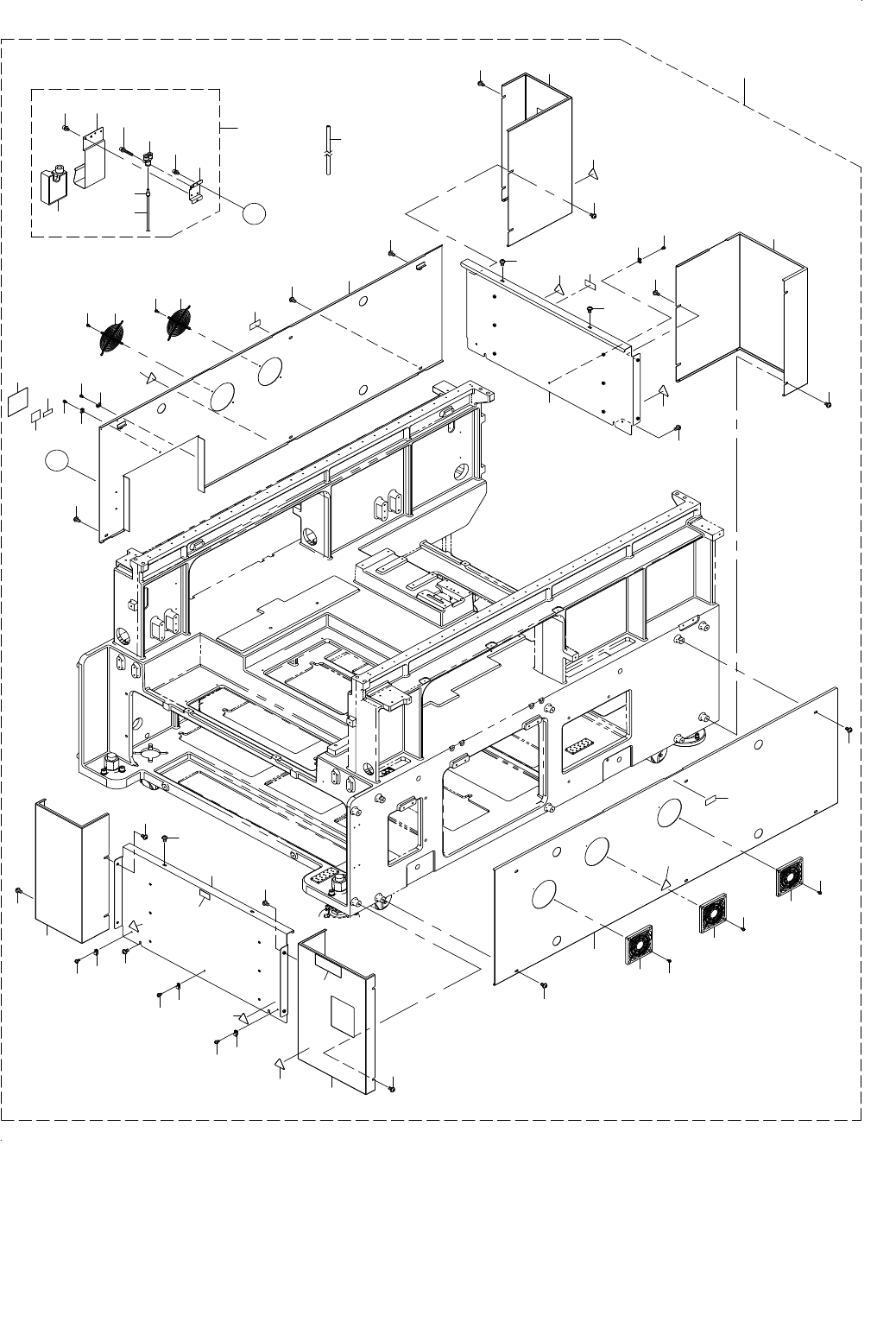

15.COVER COMPONENTS(7)(TYPE XL)
カバー関係（７）（ＸＬ 仕様）
2
3
3
4
4
5
5
6
6
7
7
8
9
8
9
8
9
10
11
1
1
12
12
12
13
13
14
15
15
16
17
18
19
19
20
21
21
22
23
23
24
25
29
30
30
27
31
32
28
34
33
26
38
38
38
13
17
39
23
39
39
23
22
23
39
39
39
A
A
1
41
37
36
40
35
3
39
38
39
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37750 BOTTOM_COVER_XL_ASM
ボトムカバーＸＬ組
1
2 401-36901 COVER_SBL_XL
カバーＳＢＬ＿ＸＬ
(1)
3 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
4 HM-0003300-30 FAN GUARD
ファンガード
(2)
5 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
6 HX-0029400-00 FIXED BASE
固定ベース
(2)
7 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
8 HX-0015000-0D CABLE CLAMP
ケーブル クリップ
(3)
9 SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ４ Ｌ＝１０
(3)
10 401-36900 COVER_SBR_XL
カバーＳＢＲ＿ＸＬ
(1)
11 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
12 HM-0010100-10 FILTER
フィルター
(3)
13 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(6)
14 401-36844 COVER_FBL
カバーＦＢＬ
(1)
15 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
16 401-36843 COVER_FBR
カバーＦＢＲ
(1)
17 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
18 401-36847 COVER_RBL
カバーＲＢＬ
(1)
19 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
20 401-36846 COVER_RBR
カバーＲＢＲ
(1)
21 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
22 401-36842 COVER_CB
カバーＣＢ
(2)
23 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
24 HX-0029400-00 FIXED BASE
固定ベース
(3)
25 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
26 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
27 400-16815 DRAIN TANK
ドレインタンク
(1)
28 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
29 400-93721 DT_STAY_BR
ドレインタンクステイ＿ＢＲ
(1)
30 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
31 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
32 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
33 PJ-3090400-03 REDUCER 4-10
レデューサ ４−１０
(1)
34 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.16)
35 BT-1000651-EB URETHANE TUBE BLACK 10X6.5
ポリウレタン チューブ 黒 １０Ｘ６．５
(2)
36 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
(1)
37 CM-6005001-03 CHINA ROHS LABEL 10 L
中国ＲｏＨＳラベル １０ 大
(1)
38 168-70206 GRAVITY SEAL
荷重中心シール
(4)
39 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール （５０）
(8)
40 401-11970 LAMINATING_SEAL
ＬＡＭＩＮＡＴＩＮＧシール
(1)
41 401-36861 MI_BANK_CON_NOTICE_LABEL
ＭＩバンクコネクタ注意ラベル
(1)
