- 37 -
19.X-Y COMPONENTS(3)
Ｘ − Ｙ 関係（３）
A
A
9
11
12
35
14
13
30
7
5
4
3
1
31
6
2
B
B
9
37
36
37
36
35
32
34
31
27
39
25
22
21
38
19
18
14
13
30
12
4
1
7
3
5
6
2
17
15
16
24
24
23
10
8
20
19
33
18
26
8
29
28
28
29
10
11
40
- 38 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-06026 Y MOTOR FRAME
Ｙモータフレーム
2
2 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
8
3 400-76136 SARVO MOTOR 1500W
サーボモータ １５００Ｗ
2
4 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ８ Ｌ＝２０
8
5 400-93855 FIXED SUPPORT UNIT
フィックスサポートユニット
2
6 SM-6052002-TN SCREW
六角穴ボルト
4
7 401-47720 COUPLING_Y
カップリング＿Ｙ
2
8 401-36746 Y_ADJUST_PLATE
Ｙアジャストプレート
1
9 401-06024 Y BS CONNECTOR
Ｙボールねじコネクタ
2
10 401-46918 Y_BS_FRAME
Ｙボールねじフレーム
2
11 SL-6052092-TN SCREW M5 L=20
六角穴ボルト Ｍ５ Ｌ＝２０
4
12 400-93864 O_RING_X
Ｏ＿リング＿Ｘ
2
13 401-06041 Y BALL SCREW L
Ｙ軸ボールねじＬ
2
14 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
8
15 400-93858 FC_SUPPORT_X
ＦＣ＿サポート＿Ｘ
1
16 L153E-321-000 FC RUBBER
ＦＣ ルーバー
3
17 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
2
18 400-93858 FC_SUPPORT_X
ＦＣ＿サポート＿Ｘ
2
19 L153E-321-000 FC RUBBER
ＦＣ ルーバー
6
20 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
2
21 401-10212 X CB SUPPORT
Ｘケーブルサポート
1
22 401-10451 X CABLE BEAR
Ｘケーブルベア
1
23 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
1
24 SM-6041002-TN SCREW
六角穴ボルト
8
25 401-36749 Y_CB_SUPPORT
Ｙ＿ＣＢサポート
1
26 401-36750 Y_CABLE_BEAR_L
ＹケーブルベアＬ
1
27 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
4
28 SB-1150004-00 RADIAL BEARING
ラジアル軸受
1
29 RC-0150001-KP RETAINING RING 13.8
Ｃ形止め輪 １３．８
1
30
#01
401-08810 Y_BALL_SCREW_XL_L40
Ｙ軸＿ボールねじ＿ＸＬ
1
31 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール２（３１．５）
2
32 401-36748 Y_CB_BR
Ｙ＿ＣＢブラケット
1
33 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
2
34 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
3
35 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
8
36 HX-0029400-00 FIXED BASE
固定ベース
2
37 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
38 SM-6060802-TN SCREW
六角穴ボルト
2
39 SM-6061202-TN SCREW
六角穴ボルト
4
40 MGR-EAS380G0 GREASE 380G
グリース ３８０Ｇ
1
- 39 -

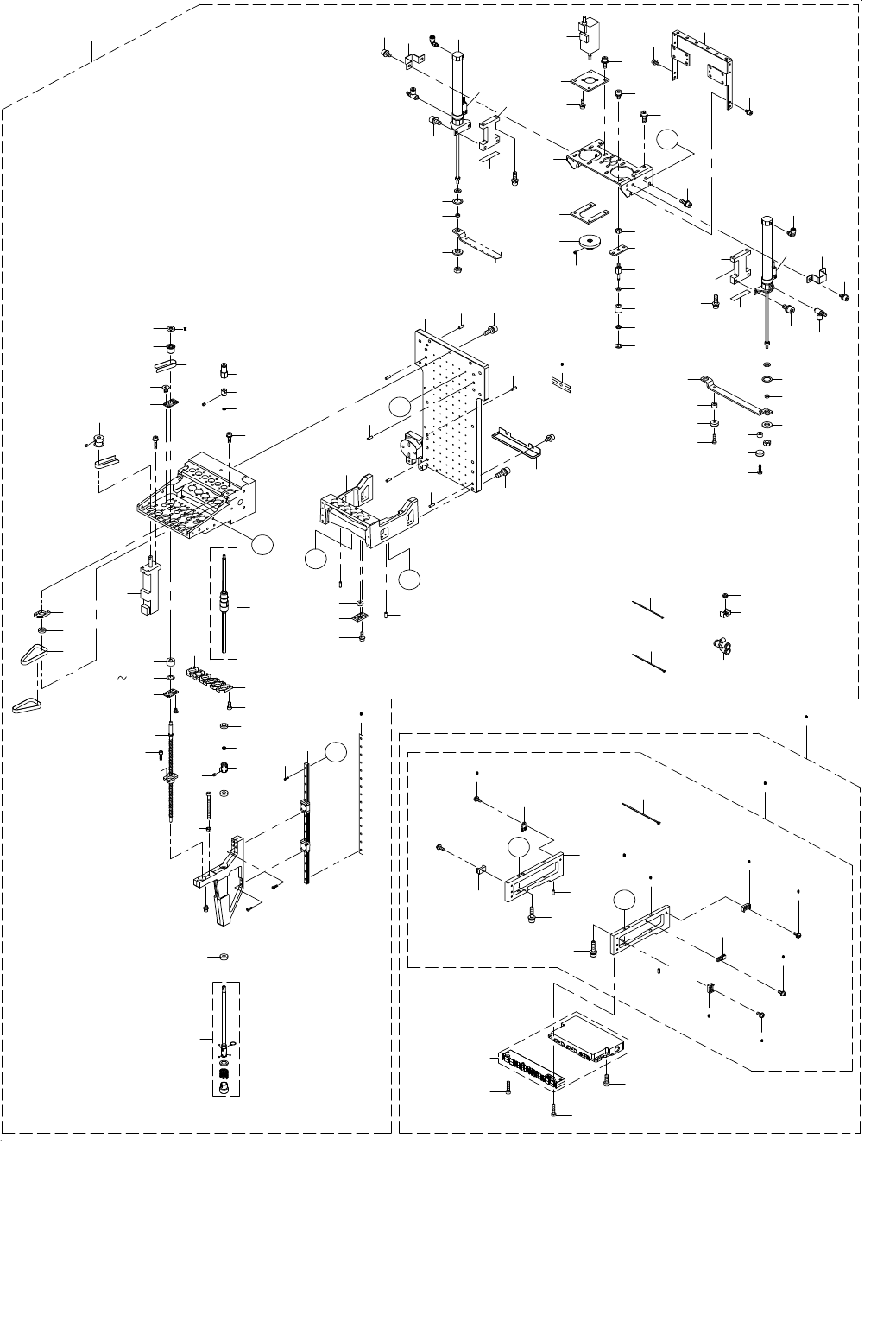

20.LNC HEAD COMPONENTS
ＬＮＣ ヘッド関係
2
3
3
10
13
11
15
14
12
6
17
16
18
39
38
38
41
42
40
41
43 46
48
48
48
48
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
70
68
69
71
72
73
74
75
75
76
76
77
77
78
78
80
81
80
81
79
79
84
85
85
86
86
87
87
88
89
90
88
89
90
91
92
49
94
95
96
97
98
4 5
99
19
20
22
23
100
25
28
26
26
27
29
30
12
13
36
32
33
34
31
57
37
42
105
120
120
109 110
113
113
114
A
B
114
115 116
118 119
118 119
115 116
B
A
111 112
118
115
117
118 119
117
118
119
102 103
7
21
47
1
C
C
108
106 107
59
D
D
104
24
8 9
83
82
83
93
82
35
35
101
