21.HEAD COMPONENTS
ヘッド関係
1
2
3
3
5
4
2
5
7
6
4
8
9
10
10
11
12
13
13
13
13
3
3
12
A
A
14
- 42 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-36762 HEAD_PLATE
ヘッドプレート
1
2 PH-0500122-C0 PIN
平行ピン
2
3 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１４
16
4 400-71571 HANDLE
ハンドル
2
5 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
4
6 401-36805 X_LMT_SENSOR_DOG
Ｘ＿リミットセンサードグ
2
7 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
8 401-38414 COV_BR_L
カバーブラケットＬ
1
9 401-36788 COV_BR_R
カバーブラケットＲ
1
10 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
1
11 401-36789 HEAD_FRONT_COVER
ヘッドフロントカバ−
2
12 HX-0035400-0F SPACER
スペーサ
2
13 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
14 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
8
- 43 -

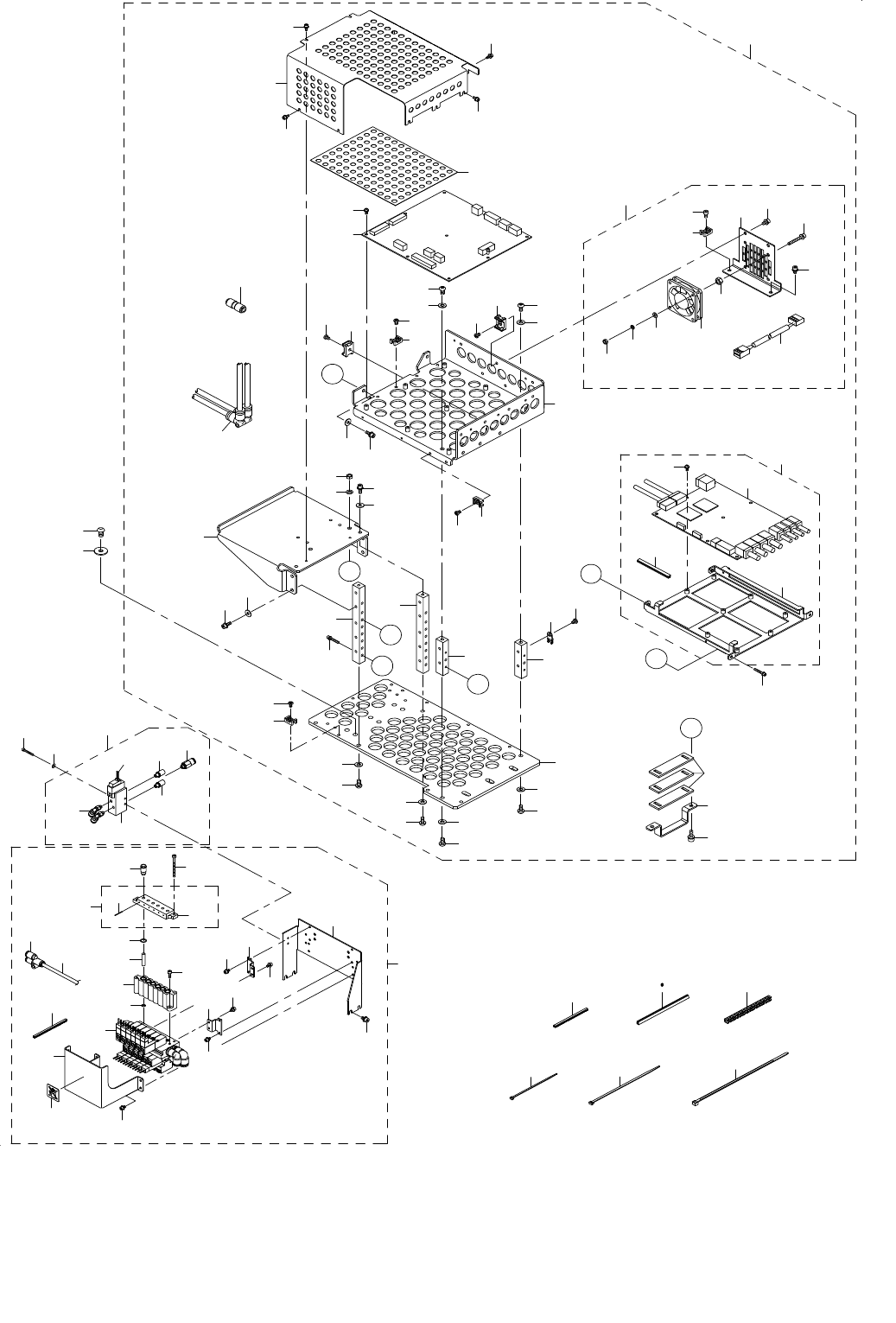

22.HEAD RELATED COMPONENTS
ヘッド周り関係
2
3
3
4
7
8
9
10
11
12
13
12
13
14
15
16
17
18
51
52
53
5654
55
19
33
21
22
23
24
25
20
A
25
26
29
29
28
30
31
32
35
36
37
38
34
27
39
49
48
50
62
64
64
65
66
67
68
69
76
71
73
74
72
75
70
63
64
63
64
60
59
58
78
61
77
80
82
83
83
84
81
47
85
40
42
42
41
42
4
A
C
C
7
8
44
46
46
44
42
B
B
45
46
57
6
D
D
43
46
43
46
43
46
1
79
8
8
7
7
8
7
8
7
5
