- 1 -
MAIN UNIT
本体

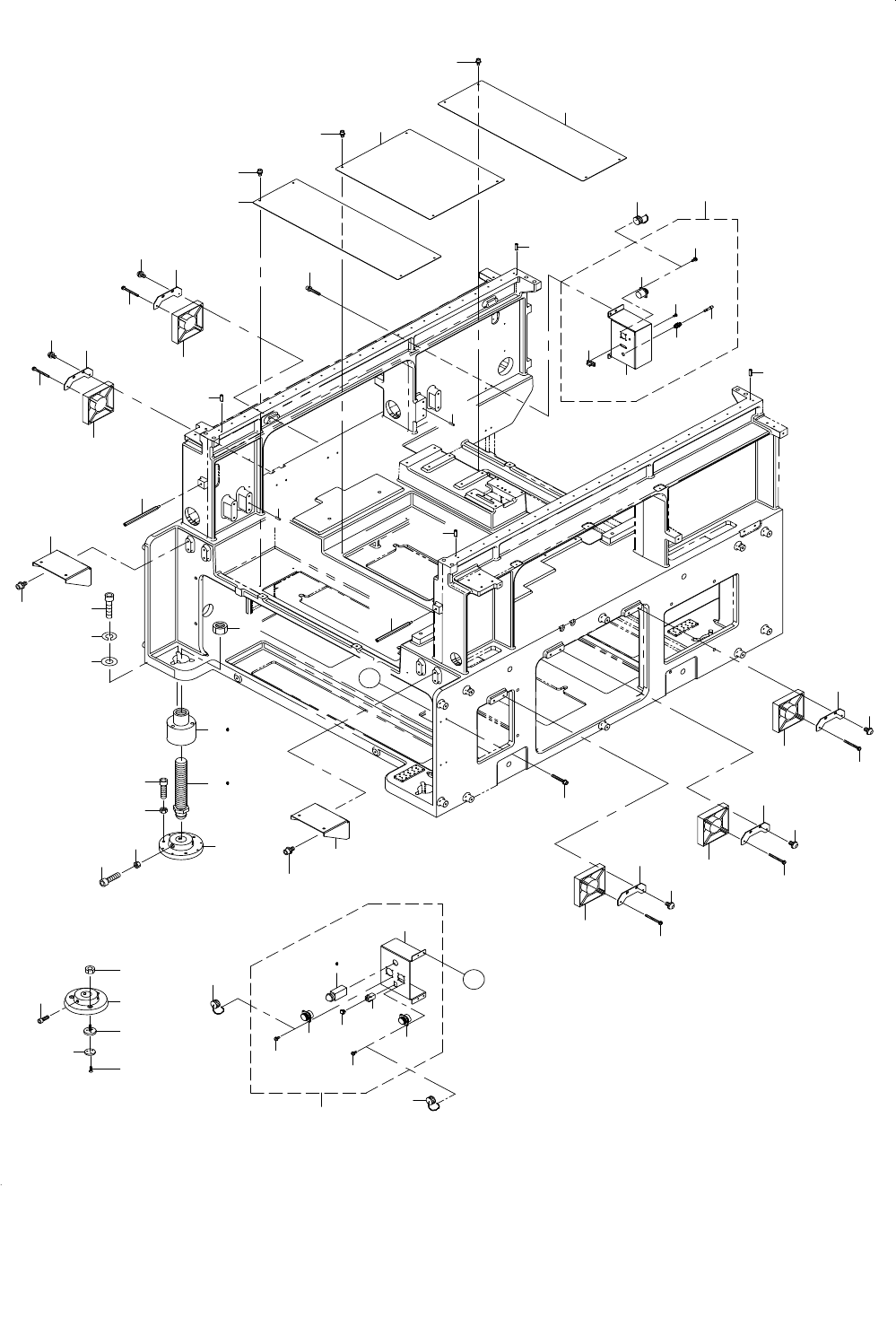

1. BASE FRAME COMPONENTS(1)
ベースフレーム関係（１）
26
25
22
21
20
22
21
20
46
14
13
14
10
11
9
44
12
6
13
7
19
48
16
47
50
49
15
17
35
40
37
18
28
32 33
30
31
29
29
27
46
34
43
42
38
39
36
41
18
18
18
21
22
20
20
21
22
25
25
22
21
20
2
2
3
4
4
4
5
24
24
5
A
A
23
23
8
25
25
1
1
45
- 2 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....OPTIONAL PARTS オプション部品
#03....FOR 200V ２００ Ｖ 用
#04....FOR 400V ４００ Ｖ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PS-0500202-KP SPRING PIN 5X20
スプリングピン ５．０Ｘ２０
2
2 401-36709 BANK_PLATE
バンクプレート
2
3 401-36710 BU_PLATE
ＢＵプレート
1
4 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
12
5 401-36711 FU_COVER_BR
ＦＵカバーブラケット
2
6 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
7 400-00519 BASEFRAME NUT
ベースフレームナット
4
8 E1044-729-000-A ADJUST NUT
アジャストナット３６
4
9 400-00403 ADJUST BOLT
アジャストボルト
4
10 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
12
11 WS-1220002-KN SPRING WASHER
ばね座金
12
12 WP-1302501-SC WASHER 13X24X2.5
平座金 １３Ｘ２４Ｘ２．５
12
13 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
24
14 NM-6080002-SC NUT M8
六角ナット Ｍ８ ２種
12
15
#02
400-13307 FP PUSHER
ＦＰプッシャ
12
16
#02
NM-6080001-SC NUT M8X1.25
六角ナット Ｍ８ １種
12
17
#01
HK-0429900-7A CAP
キャップ
1
18 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ形 ４Ｘ１２
4
19
#01
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
4
20 401-08337 FAN BR
ファンブラケット
5
21 401-33768 DC FAN
ＤＣファン
5
22 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
10
23 401-36712 FU_COVER_POST
ＦＵカバーポスト
2
24 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
8
25 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
10
26 401-37042 IF_PANEL_ASSY
ＩＦパネル組
1
27 401-36735 IF_PANEL
ＩＦパネル
(1)
28 401-36512 SMEMA OUT CABLE ASM
スメマＯＵＴケーブル組
(1)
29 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
30 HK-0651200-80 CONNECTOR
コネクタ
(1)
31 401-36511 SMEMA IN CABLE ASM
スメマＩＮケーブル組
(1)
32
#03
401-06608 POWER LAMP 200V CABLE ASM
電源ランプ２００Ｖ束線組
(1)
33
#04
401-06609 POWER LAMP 400V CABLE ASM
電源ランプ４００Ｖ束線組
(1)
34
#01
HX-0066000-00 DUST COVER
ダストカバー
(1)
35 401-37043 MTS_IF_PANEL_ASSY
ＭＴＳ＿ＩＦパネル組
1
36 401-36445 MTC PWR WIRE L ASM
ＭＴＣ電源ワイヤーＬ組
(1)
37 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
38 PJ-2300062-00 UNION
隔壁用ユニオン
(1)
39 PX-9500010-00 PLUG
止栓
(1)
40 SM-4860501-SB SCREW M2.6 L=5
なべねじ Ｍ２．６ Ｌ＝５
(2)
41 401-36736 MTS_IF_PANEL
ＭＴＳ＿ＩＦパネル
(1)
42 400-95126 MTC MTS I/F BR CABLE ASM
ＭＴＣ ＭＴＳ Ｉ／Ｆ ＢＲケーブル組
(1)
43 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
4
44
#01
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
4
45 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ４ Ｌ＝３０
4
46
#01
HK-0429901-4A CAP
キャップ
2
47
#02
E6600-729-000 ADJUST FOOT N
アジャストフットＮ
4
48
#02
SM-6082502-TN SCREW
六角穴ボルト
12
49
#02
400-13306 FLICTION PLATE
フリクションプレート
12
50
#02
SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
36
