JM-20-Rev04 - 第74页
- 69 - 35. PWB CONVEYOR COMP ONENTS(11)(TYPE XL) 基板搬送関係（１１） （ＸＬ 仕様） 1 13 14 A C E 31 12 5 5 6 2 17 16 30 7 8 7 8 8 8 7 10 9 23 19 26 28 29 18 11 A B D 21 21 23 19 26 3 4 22 27 27 7 15 C 20 25 24 25 24 6 E 32 33 B 33 32 D…
- 68 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00887 GUIDE BLOCK A ASM
ガイドブロックＡ組
2
2 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
6
3 401-10735 LINEAR WAY CP
リニアウェイＣＰ
1
4 400-00877 GUIDE BLOCK CLAMP
ガイドブロッククランプ
2
5 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
2
6 400-15793 LOCK SPRING
ロックスプリング
2
7 L1792-721-000 DAMPER BLOCK R
ダンパブロック Ｒ
1
8 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
9 400-00891 STOPER SLIDE LEVER L
ストッパスライドレバー Ｌ
1
10 400-00897 STOPER SLIDE LEVER R
ストッパスライドレバー Ｒ
1
11 L179E-621-000 DAMPER BLOCK L
ダンパーブロック Ｌ
1
12 400-00978 DAMPER LOCK LINK
ダンパロックリンク
2
13 400-00950 DAMPER SPRING
ダンパスプリング
2
14 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
6
15 EA-9500B00-00 CABLE BAND
束線バンド
1
16 HX-0031400-00 SPIRAL TABE
スパイラルチューブ
0.3
17 400-01081 CENTERING PIN 4.0
センタリングピン ４．０
2
18 400-15791 DAMPER PLATE L
ダンパープレート Ｌ
1
19 400-15792 DAMPER PLATE R
ダンパープレート Ｒ
1
20 400-92576 T.PIN SENS ASM
Ｔピンセンサ組
1
21 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
1
22 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
2
23 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
24 400-00896 DAMPER LOCK PIN
ダンパロックピン
2
25 E2148-721-000 SENSOR BRACKET R
センサブラケット Ｒ
1
26 E2147-721-000 SENSOR BRACKET L
センサブラケット Ｌ
1
27 400-01087 CENTERING PIN 3.4
センタリングピン３．４
1
28 400-01088 CENTERING PIN 3.3
センタリングピン３．３
1
29 400-01089 CENTERING PIN 3.2
センタリングピン３．２
1
30 400-01090 CENTERING PIN 3.1
センタリングピン３．１
1
31 400-01091 CENTERING PIN 3.0
センタリングピン３．０
1
32 400-01092 CENTERING PIN 2.9
センタリングピン２．９
1
33 400-01093 CENTERING PIN 2.8
センタリングピン２．８
1
34 400-01094 CENTERING PIN 2.7
センタリングピン２．７
1
35 400-01095 CENTERING PIN 2.6
センタリングピン２．６
1
36 400-01096 CENTERING PIN 2.5
センタリングピン２．５
1
37 400-01097 CENTERING PIN 2.0
センタリングピン２．０
1
38 400-01098 CENTERING PIN 1.9
センタリングピン１．９
1
39 400-01099 CENTERING PIN 1.8
センタリングピン１．８
1
40 400-01082 CENTERING PIN 3.9
センタリングピン３．９
1
41 400-01083 CENTERING PIN 3.8
センタリングピン３．８
1
42 400-01084 CENTERING PIN 3.7
センタリングピン３．７
1
43 400-01085 CENTERING PIN 3.6
センタリングピン３．６
1
44 400-01086 CENTERING PIN 3.5
センタリングピン３．５
1
45 E2141-725-000 BU HAND KNOB S
ＢＵハンドノブＳ
1
46 E2076-721-000 BU HAND KNOB
ＢＵハンドノブ
1
47 SM-6030802-TN SCREW
六角穴ボルト
14
48 EA-9500B01-00 CABLE BAND
束線バンド
8
49 400-01046 IDLER PLATE(L)
アイドラープレート（Ｌ）
1
50 400-00822 GUIDE PULLEY ASM
ガイドプーリ組
1
51 E2079-700-000 BELT_PULLEY_SPACER_B
ベルトプーリスペーサＢ
1
52 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
1
53 400-00824 IDLER ASM
アイドラー組
1
54 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
1
55 E2099-700-000 BACK UP BOSS
バックアップボス
1
56 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
2
57 WP-0430801-SC WASHER M4
平座金 Ｍ４
2
- 69 -

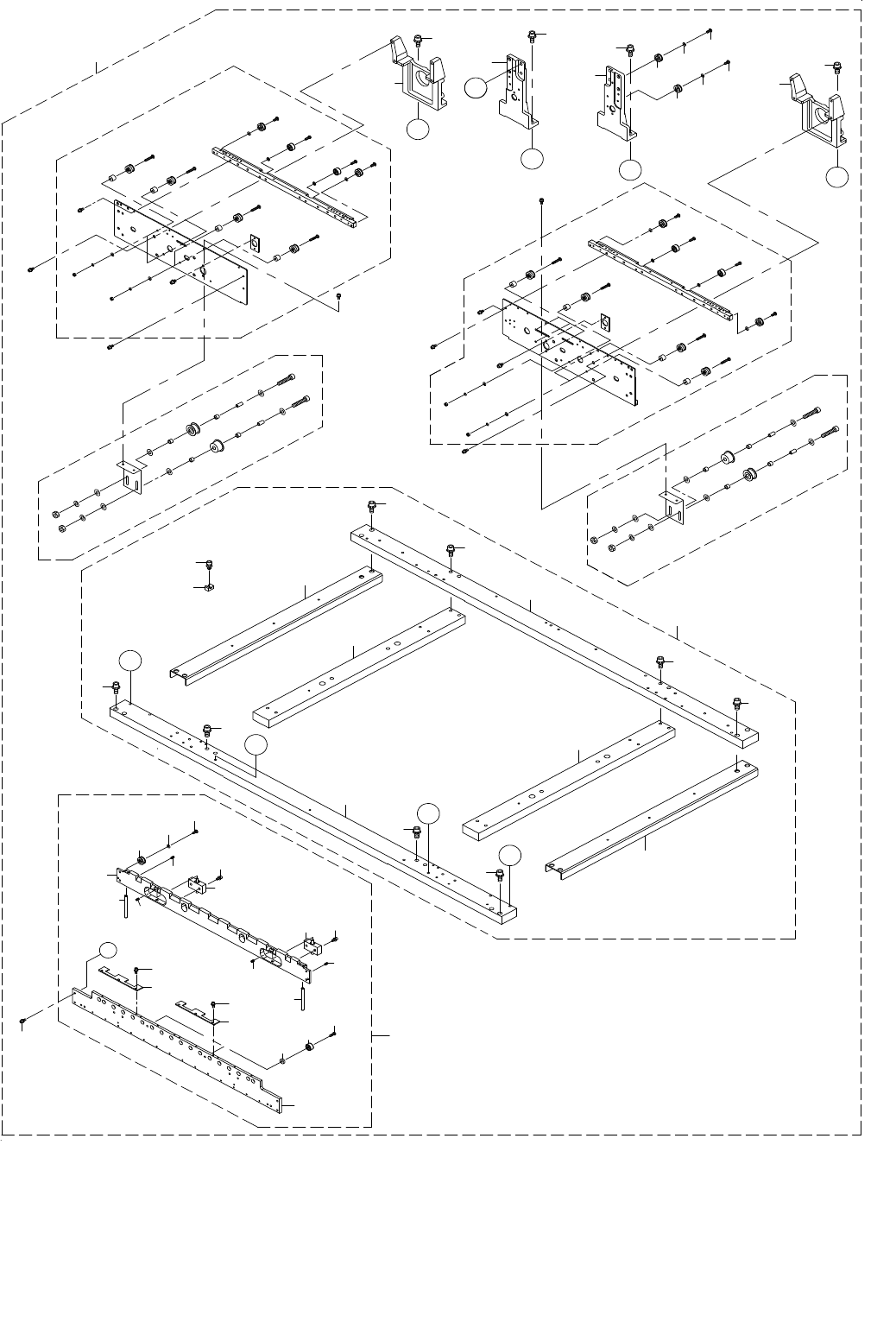

35.PWB CONVEYOR COMPONENTS(11)(TYPE XL)
基板搬送関係（１１）（ＸＬ 仕様）
1
13
14
A
C
E
31
12
5
5
6
2
17
16
30
7
8
7
8
8
8
7
10
9
23
19
26
28
29
18
11
A
B
D
21
21
23
19
26
3
4
22
27
27
7
15
C
20
25
24
25
24
6
E
32
33
B
33
32
D
36
34
36
35
34
35
- 70 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37202 CONVEYOR_RAIL_F_ASM_XL
搬送レールＦ組ＸＬ
1
2 401-37203 BASE_BAR_ASM_XL
ベースバー組ＸＬ
(1)
3 400-01039 BASE BAR F(L)
ベースバーＦ（Ｌ）
(1)
4 400-01038 BASE BAR R(L)
ベースバーＲ（Ｌ）
(1)
5 401-36838 BASE BAR S XL
ベースバーＳ ＸＬ
(2)
6 401-36837 BASE BAR SS XL
ベースバーＳＳ ＸＬ
(2)
7 SL-6084092-TN SCREW M8 L=40
座金付き六角穴ボルト Ｍ８ Ｌ＝４０
(8)
8 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ６ Ｌ＝３５
(8)
9 HX-0029400-00 FIXED BASE
固定ベース
(6)
10 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(6)
11 SL-6041492-TN SCREW
座金付き六角穴ボルト
(4)
12 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
13 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
14 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
15 401-37175 CONVEYOR_RAIL_FC_ASM
搬送レールＦＣ組
(1)
16 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
17 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ４ Ｌ＝１６
(2)
18 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
19 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
20 401-38178 RAIL_GUIDE_F_L
レールガイドＦ＿Ｌ
(1)
21 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
22 401-38179 CONVEYOR_RAIL_FC
搬送レールＦＣ
(1)
23 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
24 E2123-721-000 PWB GUIDE PLATE F
基板ガイドプレートＦ
(4)
25 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(12)
26 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
27 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
28 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
29 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
30 401-38182 ROLLER_SPACER
ローラスペーサ
(2)
31 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
32 400-46032 RAIL STAND F(L)
レールスタンドＦ（Ｌ）
(2)
33 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
34 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(2)
35 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
36 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
