- 79 - 40. PWB CONVEYOR COMP ONENTS(16)(TYPE XL) 基板搬送関係（１６） （ＸＬ 仕様） 19 19 22 27 26 23 32 21 24 25 37 35 34 36 20 21 32 33 28 29 30 31 1 17 15 16 12 18 3 13 13 3 12 16 15 17 A 11 10 7 5 6 4 A 8 18 2 1 38 14 38 9 38 14
- 78 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00860 PWB GUIDE ASM
基板ガイド組
1
2 400-00861 PWB GUIDE U
基板ガイドＵ
(8)
3 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(16)
4 401-37200 SCREW_SHAFT_ASM_XL
スクリュウシャフト組ＸＬ
1
5 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(4)
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(4)
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
10 E2156-721-000 PULLEY A
プーリ Ａ
(2)
11 WP-0320500-SF WASHER M3
平座金小形丸 Ｍ３
(8)
12 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルトＭ４ Ｌ＝１６
(8)
13 E2146-721-000 TIMING BELT
タイミングベルト
(1)
14 SB-1080002-00 SIDE BEARING
サイドベアリング
(4)
15 400-97730 SCREW_SHAFT_XL
スクリュウシャフトＸＬ
(2)
16 401-37201 DRIVE_SHAFT_ASM_XL
ドライブシャフト組ＸＬ
1
17 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(6)
18 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(6)
19 E2141-721-000 STOPPER COLLAR
ストッパカラー
(3)
20 400-46033 DRIVE BELT S(6)
ドライブベルトＳ（６）
(2)
21 400-00849 DRIVE PULLEY F ASM
ドライブプーリＦ組
(3)
22 SL-6031642-TN SCREW
座金付き六角穴ボルト
(3)
23 400-00850 DRIVE PULLEY F
ドライブプーリＦ
(1)
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
25 400-00851 MOTOR PULLEY B
モータプーリＢ
(1)
26 SB-1080002-00 SIDE BEARING
サイドベアリング
(6)
27 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(6)
28 400-98132 DRIVE_SHAFT_C_XL
ドライブシャフトＣ＿ＸＬ
(3)
29 400-01005 DRIVE BELT C(L)
ドライブベルトＣ（Ｌ）
(1)
30 WP-0320500-SF WASHER M3
平座金小形丸 Ｍ３
(12)
31 400-01068 CONVEYOR BELT ASM(L)
搬送ベルト組（Ｌ）
1
32 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(16)
33 400-00863 CONVEYOR BELT S
搬送ベルトＳ
(4)
34 400-01070 CONVEYOR BELT C(L)
搬送ベルトＣ（Ｌ）
(2)
35 E2046-725-000 PWB INNER
基板インナ
(12)
36 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(8)
- 79 -

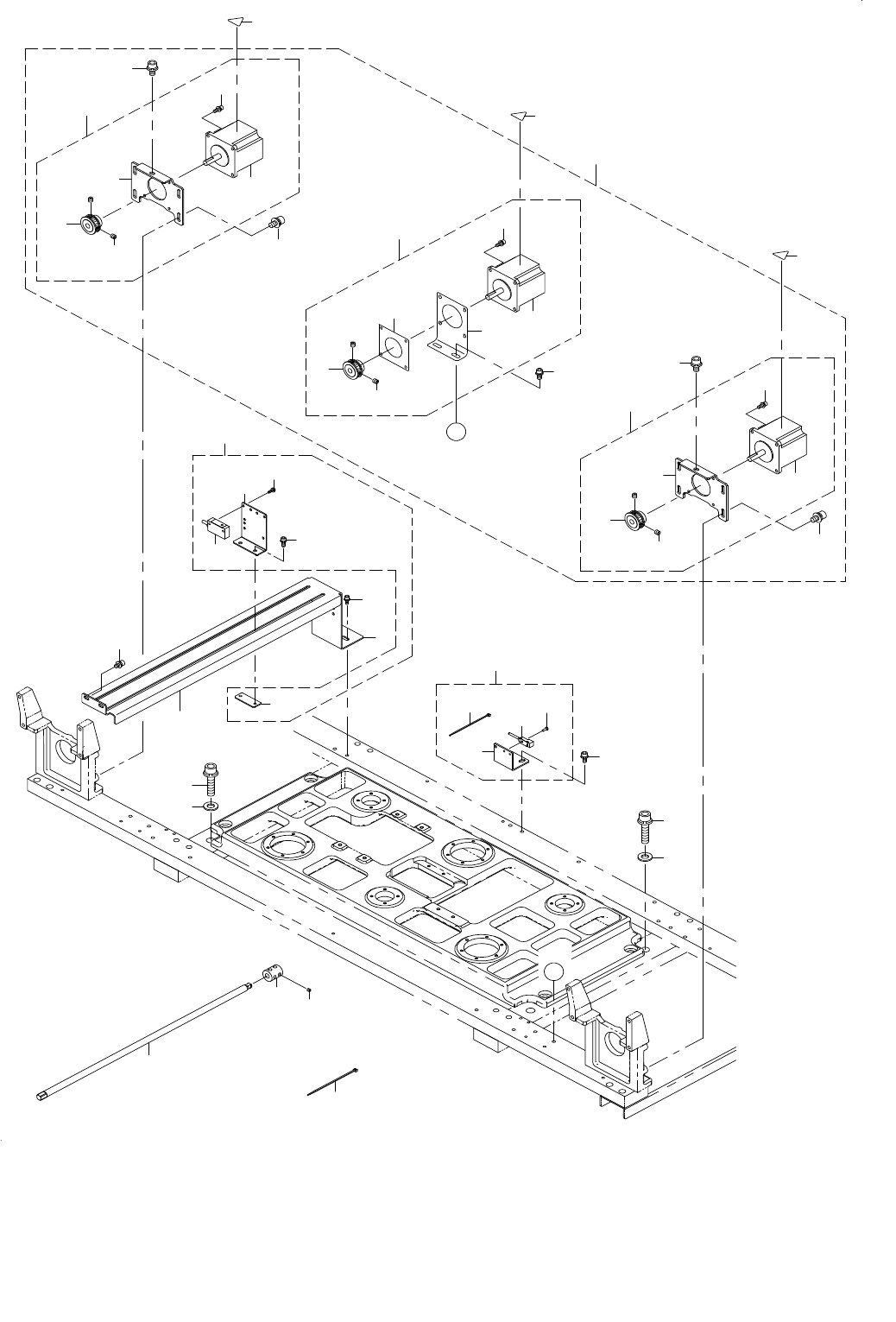

40.PWB CONVEYOR COMPONENTS(16)(TYPE XL)
基板搬送関係（１６）（ＸＬ 仕様）
19
19
22
27
26
23
32
21
24
25
37
35
34
36
20
21
32
33
28
29
30
31
1
17
15
16
12
18
3
13
13
3
12
16
15
17
A
11
10
7
5
6
4
A
8
18
2
1
38
14
38
9
38
14
- 80 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-13944 RAIL SUPPORT L
レールサポートＬ
1
2 401-37168 CONVEYOR_MOTOR_ASM
搬送モータ組
1
3 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
4 401-37169 CONVEYOR_MOTOR_C_ASM
搬送モータＣ組
(1)
5 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
6 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
7 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
(1)
8 400-48075 JOINT MOTOR ASM
ジョイントモータ組
(1)
9 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
10 400-01009 MOTOR BRAKET C(L)
モータブラケットＣ（Ｌ）
(1)
11 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
12 401-37170 CONVEYOR_MOTOR_LR_ASM
搬送モータＬＲ組
(2)
13 400-48075 JOINT MOTOR ASM
ジョイントモータ組
(2)
14 SL-6041242-TN SCREW M4 L=12
止めねじ Ｍ４ Ｌ＝１２
(4)
15 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
16 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
17 400-46034 MOTOR BRACKET S(6)
ばね座金Ｓ（６）
(1)
18 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
19 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
20 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
2
21 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
4
22 401-14260 WAIT_SENSOR_UNIT_L
ウェイトセンサユニット＿Ｌ
1
23 401-10110 WAIT_SENSOR_BR
ウェイトセンサＢＲ
(1)
24 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
25 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
26 401-10064 WAIT SENSOR ASM
ウェイトセンサ組
(1)
27 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(2)
28 401-36830 HANDLE SHAFT
ハンドルシャフト
1
29 EA-9500B01-00 CABLE BAND
束線バンド
40
30 400-13197 CONVEYOR COUPLING
コンベアカプリング
1
31 SM-8050502-TP SCREW M5 L=5
止めねじ
4
32 SL-6104042-TN SCREW M10 L=40
座金付き六角穴ボルト Ｍ１０ Ｌ＝４０
4
33 401-37164 BU_HOME_SENSOR__BRACKET_ASM
ＢＵホームセンサＢＲ組
1
34 EA-9500B01-00 CABLE BAND
束線バンド
(1)
35 401-37322 BU ORG SENSOR ASM
ＢＵ 原点センサ組
(1)
36 401-36833 BU_SENSOR_BRACKET
ＢＵセンサブラケット
(1)
37 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
38 CM-3003000-02
HIGH TEMPARATURE CAUTION LABEL 2
(25)
高温注意シール２（２５）
1
