- 85 - 43. ACCESSORIES P ART COMPONENTS 梱包添付品関係 6 8 35 7 7 3 2 4 5 31 21 33 20 10 1 28 34 32 30 11 27 25 24 19 14 15 18 16 17 12 13 29 9 26 37 36 22 23 38 39 40 41
- 84 -
NOTE( 注記 ) #01....FOR FRONT SIDE,BOWL FEEDER 手前側，ボウルフィーダ対応オプション用
CORRESPONDENCE OPTION
#02....FOR REAR SIDE,BOWL FEEDER 奥側，ボウルフィーダ対応オプション用
CORRESPONDENCE OPTION
#03....FOR EN ＥＮ 用
#04....FOR EN,BOWL FEEDER CORRESPONDENCE ＥＮ，ボウルフィーダ対応オプション用
OPTION
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-36839 FEEDER_BANK_ASSY
フィーダバンク組
1
2 E2501-729-000-B FEEDER BANK (30) COMPL.
フィ−ダバンク結合
(1)
3 E2502-729-000 PLATE STAND L
プレートスタンドＬ
(1)
4 E2503-729-000 PLATE STAND R
プレートスタンドＲ
(1)
5 401-36840 FIXING PLATE
フィキシングプレート
(1)
6 E2516-729-000 NUMBER PLATE
ナンバプレート
(1)
7 E2505-729-0A0 MARK ASM.
マーク組
(2)
8 E2601-725-000 MARK
マーク
(1)
9 E2505-729-000 MARK BASE
マークベース
(1)
10 E2504-729-000-A LOCK SHAFT (30)
ロックシャフト
(1)
11 E2513-729-000-A FIXING PLATE B (30)
フィクシングプレートＢ
(4)
12 401-37755 PLATE_SUPPORT
プレートサポート
(4)
13 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
(1)
14 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
(1)
15 400-98252 POSITION_LABEL
ポジションラベル
(1)
16 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
17 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(17)
18 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(8)
19 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(5)
20 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
21 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
22 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
23 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ４ Ｌ＝６
(8)
24 SM-6030552-KS SCREW
平ねじ Ｍ３ Ｌ＝５
(9)
25 NM-6080003-SC NUT M8X1.25 TYPE 3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
26 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(2)
27 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
28 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
29 400-00573 BANK SUPPORTER F UNIT
バンクサポータＦユニット
1
30 400-00566 BANK SUPPORTER FL COMPL.
バンクサポータＦＬ結合
(1)
31 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(4)
32 SM-9063503-SE SCREW M6 L=35
六角ボルト Ｍ６ Ｌ＝３５
(2)
33 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(2)
34 400-00567 BANK SUPPORTER FR COMPL.
バンクサポータＦＲ結合
(1)
35 400-00555 BANK LOCK BOLT
バンクロックボルト
(2)
36 400-00556 BANK LOCK NUT
バンクロックナット
(2)
37 SM-6105502-TN HEXAGONAL-HOLE BOLT M10 L=55
六角穴ボルト Ｍ１０ Ｌ＝５５
(2)
38 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
39 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ１０
(2)
40
#01
400-00577 BANK SUPPORTER R UNIT
バンクサポータＲユニット
1
41 400-00568 BANK SUPPORTER RL COMPL.
バンクサポータＲＬ結合
(1)
42 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(4)
43 SM-9063503-SE SCREW M6 L=35
六角ボルト Ｍ６ Ｌ＝３５
(2)
44 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(2)
45 400-00569 BANK SUPPORTER RR COMPL.
バンクサポータＲＲ結合
(1)
46 400-00555 BANK LOCK BOLT
バンクロックボルト
(2)
47 400-00556 BANK LOCK NUT
バンクロックナット
(2)
48 SM-6105502-TN HEXAGONAL-HOLE BOLT M10 L=55
六角穴ボルト Ｍ１０ Ｌ＝５５
(2)
49 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
50 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ１０
(2)
51 SL-6082592-TN BOLT
座金付き六角穴ボルト
4
52 401-36841 PARTS_BOX_BR
パーツボックスブラケット
1
53 401-37151 MI_CONNECTOR_BR_ASSY
ＭＩ＿コネクタ＿ＢＲ組
1
54 401-36626 RADIAL CB CABLE 7 ASM
ＲＡＤＩＡＬ ＣＢケーブル７組
(1)
55 401-36621 RADIAL CB CABLE 2 ASM
ＲＡＤＩＡＬ ＣＢケーブル２組
(1)
56 401-36622 RADIAL CB CABLE 3 ASM
ＲＡＤＩＡＬ ＣＢケーブル３組
(1)
57 401-36623 RADIAL CB CABLE 4 ASM
ＲＡＤＩＡＬ ＣＢケーブル４組
(1)
58 401-36624 RADIAL CB CABLE 5 ASM
ＲＡＤＩＡＬ ＣＢケーブル５組
(1)
59 SM-4850501-SC SCREW M2.5 L=5
なべ小ねじ Ｍ２．５ Ｌ＝５
(26)
60 PJ-3010651-06 FEMALE UNION
メス ユニオン
(13)
61 E2904-700-000 SOCKET
ソケット
(13)
62 401-36920 CON_LABEL_RD
コネクタラベルＲＤ
(1)
63 PJ-3090600-03 QUICK MANIFOLD 5PX6
ワンタッチ マニホールド ５ＰＸ６
(4)
64 SL-6032092-TN SCREW M3 L=20
座金付き六角穴ボルト Ｍ３ Ｌ＝２０
(4)
65 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(8)
66 HX-0029400-00 FIXED BASE
固定ベース
(15)
67 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
(15)
68 401-36919 CONNECTOR_BR_BW_RD
コネクタブラケットＢＷ＿ＲＤ
(1)
69 401-36625 RADIAL CB CABLE 6 ASM
ＲＡＤＩＡＬ ＣＢケーブル６組
(1)
70 PJ-2300061-00 PARTITION UNION 06
隔壁用ユニオン ０６
(1)
71 PJ-0320090-05 AIR COUPLER NIPPLE
エアカプラ ニップル
(1)
72 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(1.5)
73 HX-0032600-0F GROMMET
ドームプラグ
(1)
74 401-36921 CONECTOR_BR_SUPPORT
コネクタブラケットサポート
(2)
75 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
76 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(6)
77 401-36861 MI_BANK_CON_NOTICE_LABEL
ＭＩバンクコネクタ注意ラベル
(1)
78 401-30360 FEEDER I/F PCB ASM
フィーダ Ｉ／Ｆ基板組
(1)
79 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
80 400-93801 M_CONNECTOR_PLATE_R
メカコネクタプレートＲ
(4)
81 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
82 401-36620 RADIAL CB CABLE 1 ASM
ＲＡＤＩＡＬ ＣＢケーブル１組
(1)
83
#01
401-37153 F_CONNECTOR_BR_UNIT_BF
Ｆコネクタブラケットユニット＿ＢＦ
1
84
#02
401-48087 R_CONNECTOR_BR_UNIT_BF
Ｒコネクタブラケットユニット＿ＢＦ
1
85 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(16)
86 401-16743 F_CON_LABEL_BW
ＦコネクタラベルＢＷ
(1)
87 401-30365 DRV PCB ASM
ＤＲＶ基板組
(1)
88 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
89 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
1
90
#03
401-42983 CONNECTOR_CAP_R_ASM
コネクタキャップＲ組
2
91 401-16749 CONNECTOR_CAP
コネクタキャップ
(13)
92 401-16750 BALL_CHAIN
ボールチェイン
(13)
93 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(26)
94
#04
401-42982 CONNECTOR_CAP_F_ASM
コネクタキャップF組
1
95 HK-0429901-9A CONNECTOR
キャップ
(4)
96 401-16749 CONNECTOR_CAP
コネクタキャップ
(13)
97 401-16750 BALL_CHAIN
ボールチェイン
(13)
98 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(26)
99 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
2
100 HX-0033500-0C SPACER
スペーサー
1
- 85 -

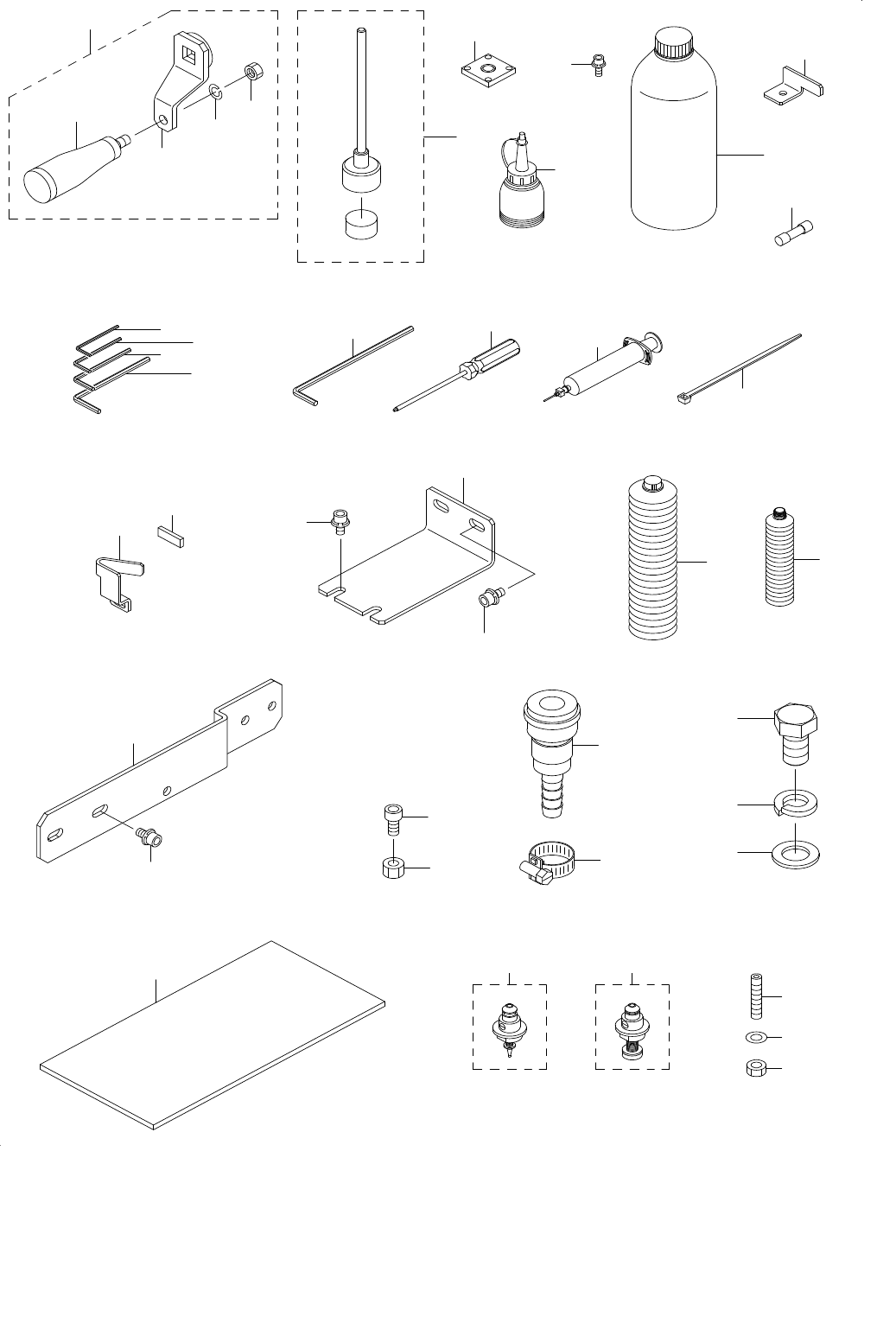

43.ACCESSORIES PART COMPONENTS
梱包添付品関係
6
8
35
7
7
3
2
4
5
31
21
33
20
10
1
28
34
32
30
11
27
25
24
19
14
15
18
16
17
12
13
29
9
26
37
36
22
23 38
39
40
41
- 86 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-72349 HAND KNOB ASM
ハンドノブ組
1
2 400-72363 HAND KNOB
ハンドノブ
(1)
3 400-72364 HAND KNOB ARM
ハンドノブアーム
(1)
4 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
5 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(1)
6 400-34506 BACK UP PIN ASSEMBLY
バックアップピン組
12
7 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
4
8 400-94361 NSL GREASE
ＮＳＬグリス
1
9 E5190-729-0A0 CAL PIECE
ＣＡＬピースＶ組
1
10 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
6
11 MDF-RX1001L0-9 DEFRIX OIL NO1
デフレックスオイル ＮＯ１
1
12 J1067-000-000 OILER
油差し
1
13 400-32449 6459 GREASE N
６４５９グリースＮ
1
14 J1066-000-00B HEXAGONAL WRENCH KEY (2MM)
六角棒スパナ ２ＭＭ
1
15 J1066-000-00C HEXAGONAL WRENCH KEY 2.5
六角棒スパナ ２．５
1
16 J1066-000-00D HEXAGONAL WRENCH KEY
六角棒スパナ
1
17 J1066-000-00E HEXAGONAL BOWL WRENCH
六角棒ボ−ルレンチ
1
18 J1066-000-A0G HEXAGONAL LONG SPANNER
六角棒ロングスパナ
1
19 J1080-000-000 BOLL SCREWDRIVER
ボールドライバ
1
20 288-46400 BOLT
六角ボルト（Ｍ２０）
4
21 288-46509 WASHER
平座金（呼び２０）
4
22 400-78697 L PARTS BOX CUSHION
大型部品廃棄ＢＯＸクッション
1
23 400-01341 NOZZLE ASSEMBLY 503
ノズルアッセンブリ５０３
1
24 PJ-0700000-01 SOCKET
ソケット
1
25 161-21907 HOSE BAND
ホースバンド
1
26 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
12
27 NM-6080002-SC NUT M8
六角ナット Ｍ８ ２種
12
28 400-46643 CG2 GREASE
ＣＧ２グリース
1
29 EA-9500B02-00 CABLE BAND
束線バンド
10
30 400-46529 IC ZM STOPPER
ＩＣ ＺＭストッパー
1
31 400-46528 ZM STOPPER
ＺＭストッパー
6
32 HF-0110025-S0 SLO-BLO FUSE
タイムラグヒューズ
3
33 288-46608 SPRING WASHER
ばね座金（呼び２０）
4
34 400-46644 ZM RUBBER
ＺＭラバー
7
35 400-71556 X FIX BR 3020
Ｘ固定ブラケット
1
36 401-06051 Y FIX BR V2
Ｙ固定ブラケットＶ２
2
37 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
8
38 400-44239 NOZZLE ASSEMBLY 508C
ノズルアッセンブリ５０８Ｃ
1
39 SM-8052502-TP SCREW M5X0.8 L=25
止めねじ
24
40 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ 1種
24
41 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
24
