- 90 - NOTE( 注記 ) #01 ....FOR 950MM ９５０ ＭＭ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-36924 FLOOR_TROLLEY_SUB _UNIT_900 一括交換台車サブユニット９００ 1 2 #01 401-36938 FLOOR_TROLLEY_SUB _UNIT_950 フロアートロリーサブユニット９５０ 1 3 4…
- 89 -
45.FLOOR TROLLEY UNIT COMPONENTS
フロアートロリーユニット関係
37
16
17
17
18
17
18
64
41
10
10
90
45
16
17
15
12
19
11
13
41
15
12
74
72
74
72
68
68
28
20
B
65
A
21
9
13
11
19
46
43
40
82
70
69
69
67
73
73
71
71
75
76
66
34
26
25
23
33
31
41
24
32
41
27
29
30
22
35
8
8
7
7
6
5
5
44
44
38
96
39
45
43
53
57
61
95
94
94
95
92
93
48
89
A
46
40
36
47
47
42
60
56
58
54
55
60
51
52
60
62
59
59
63
50
49
42
3
14
14
77
73
80
80
81
81
102
70
87
98
100
99
99
101
100
88
97
B
86
85
84
91
78
73
79
90
4
1 2
83
- 90 -
NOTE( 注記 ) #01....FOR 950MM ９５０ ＭＭ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-36924 FLOOR_TROLLEY_SUB_UNIT_900
一括交換台車サブユニット９００
1
2
#01
401-36938 FLOOR_TROLLEY_SUB_UNIT_950
フロアートロリーサブユニット９５０
1
3 400-21960 TROLLEY UPPER ASSY
トロリーアッパー組
(1)
4 400-58934 TROLLEY FRAME R
トロリーフレームＲ
(1)
5 400-01730 SCALE MARKS SEAL
メモリシール
(2)
6 400-58935 TROLLEY UPPER PLATE
トロリーアッパープレート
(1)
7 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(6)
8 400-01731 TROLLEY RUBBER B
トロリーラバーＢ
(4)
9 400-58933 TROLLEY FRAME L
トロリーフレームＬ
(1)
10 400-21962 TROLLEY HANDLE ASSY
トロリ−ハンドル組
(2)
11 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
12 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
13 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
14 CM-3002000-03 FINGER INJURY CAUTION LABEL (31.5)
指怪我注意シール （３１．５）
(1)
15 PS-0600182-KP SPRING PIN TYPE W 6X18
スプリングピン Ｗ形 ６Ｘ１８
(1)
16 400-21919 HANDLE SHAFT
ハンドルシャフト
(1)
17 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ形 ４Ｘ１２
(2)
18 SL-6040642-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(1)
19 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
20 400-22464 STOPPER PLATE L ASSY
ストッパープレートＬ組
(1)
21 400-01748 TROLLEY SUB GUIDE
トロリーサブガイドＢ
(1)
22 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(1)
23 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
24 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
25 SB-8160005-C0 BEARING
ころがり軸受
(1)
26 SL-6041042-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
27 400-53180 TROLLEY STOPPER PLATE L
トロリーストッパプレートＬ
(1)
28 400-22465 STOPPER PLATE R ASSY
ストッパープレートＲ組
(1)
29 400-01748 TROLLEY SUB GUIDE
トロリーサブガイドＢ
(1)
30 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(1)
31 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
32 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
33 SB-8160005-C0 BEARING
ころがり軸受
(1)
34 SL-6041042-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
35 400-01735 TROLLEY STOPPER PLATE R
トロリーストッパプレートＲ
(1)
36 400-58937 TROLLEY COVER AR
トロリーカバーＡＲ
(1)
37 400-58938 SIDE TAPE L
サイドテープＬ
(1)
38 400-58939 SIDE TAPE R
サイドテープＲ
(1)
39 E4981-700-000 LABEL
ＥＰＲ０Ｍ用 ブランク ラベル
(1)
40 SL-6081242-TN SCREW M8 L=12
座金付き六角穴ボルト Ｍ８ Ｌ＝１２
(2)
41 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
(8)
42 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(4)
43 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
44 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ１２ Ｌ＝１５０
(2)
45 WP-0430801-SC WASHER M4
平座金 Ｍ４
(4)
46 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(2)
47 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(4)
48 400-21959 TROLLEY BOTTOM ASSY
トロリーボトム組
(1)
49 400-21912 TROLLEY FRAME BL
トロリーフレームＢＬ
(1)
50 400-21913 TROLLEY FRAME BR
トロリーフレームＢＲ
(1)
51 400-21956 TROLLEY CASTER (50)
トロリーキャスタ（５０）
(2)
52 400-21957 TROLLEY CASTER (75)
トロリーキャスタ（７５）
(2)
53 400-23476 FG GUM SHEET
ＦＧゴムシート
(1)
54 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
55 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
56 NM-6060003-SC NUT M6X1 TYPE3
六角ナット Ｍ６Ｘ１ ３種
(4)
57 SM-6040802-TN SCREW M4X0.7 L=8
座金付き六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(1)
58 SL-6061242-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
59 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(6)
60 SM-6060802-TN SCREW
六角穴ボルト
(24)
61 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
62 WP-0612516-SD WASHER 6.1X15.2X2.5
平座金 ６．１Ｘ１５．２Ｘ２．５
(8)
63 400-21914 TROLLEY BASE PLATE
トロリーベースプレート
(1)
64 401-36926 TROLLEY_SLIDE_ASSY
トロリースライド組
(1)
65 400-21916 BANK PLATE L
バンクプレート Ｌ
(1)
66 400-21917 BANK PLATE R
バンクプレート Ｒ
(1)
67 400-21918 TAPE GUIDE
テープガイド
(1)
68 400-23221 SUPPORT SHAFT
サポートシャフト
(2)
69 400-68308 SET SCREW M4 L=8
化粧ねじ Ｍ４×８
(2)
70 E5721-729-000 LABEL
荷重禁止シール
(2)
71 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(4)
72 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(2)
73 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(11)
74 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
75 401-36929 FS_BRACKET_R
ＦＳブラケットＲ
(1)
76 401-36930 FS_BRACKET_L
ＦＳブラケットＬ
(1)
77 401-36931 FS_PLATE_BASE
ＦＳプレートベース
(1)
78 401-36932 FS_PLATE_L
ＦＳプレートＬ
(1)
79 401-36933 FS_PLATE_R
ＦＳプレートＲ
(1)
80 401-36927 SPACER_M5_12
スペーサ Ｍ５＿１２
(2)
81 401-36928 CONNECTOR_PLATE
コネクタプレート
(2)
82 400-58936 TROLLEY COVER AL
トロリーカバーＡＬ
(1)
83 401-37063 TROLLEY_ATTACHMENT_PARTS
トロリーアタッチメントパーツ
1
84 SM-6063002-TN SCREW M6 L=30
六角穴ボルト Ｍ６ Ｌ＝３０
(2)
85 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
(2)
86 NM-6060003-SC NUT M6X1 TYPE3
六角ナット Ｍ６Ｘ１ ３種
(2)
87 E2734-721-000 BANK SPRING
バンクスプリング
(2)
88 CM-3002000-03 FINGER INJURY CAUTION LABEL (31.5)
指怪我注意シール （３１．５）
(2)
89 HX-0015000-0K CABLE CLAMP
ケーブル クリップ
(1)
90 400-01734 SCREW
段ねじ
(4)
91 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
92 E1173-725-000 PLATE STAND COVER L (CE)
プレートスタンドカバーＬ（ＣＥ）
(1)
93 E1174-725-000 PLATE STAND COVER R (CE)
プレートスタンドカバーＲ（ＣＥ）
(1)
94 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
95 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
96 HX-0006500-0B CABLE BAND
束線バンド
(6)
97 CM-6005001-03 CHINA ROHS LABEL 10 L
中国ＲｏＨＳラベル １０ 大
(1)
98 401-36935 CONNECTOR_COVER_BW_RD
コネクタカバーＢＷ＿ＲＤ
(1)
99 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
100 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
101 HX-0032600-0K GROMMET
ドームプラグ
(1)
102 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(4)
- 91 -

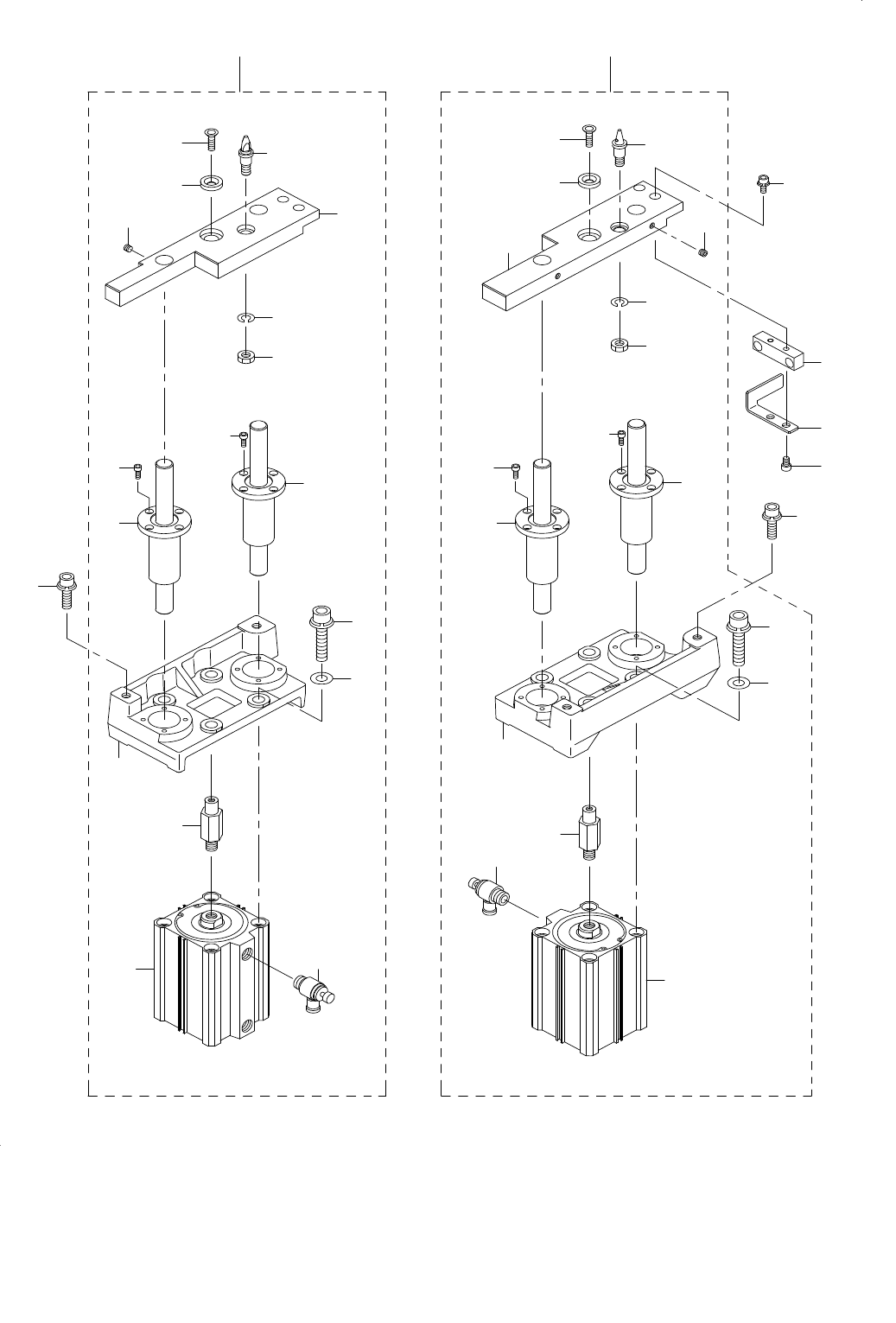

46.LIFTER UNIT COMPONENTS(1)
リフターユニット関係（１）
25
9
2
18
33
33
17
32
31
30
28
27
26
24
23
21
20
19
20
19
1
16
15
14
12
11
10
8
7
6
22
5
4
4
3
3
34
36
35
37
13
29
