ATF 使用说明书 Rev01 4) 把传送带穿过供料器上部通道 ( 箭头的方向 ) ( 图 2-1-6 ) ， 再从上护罩的下面拉出， 把护带穿 过上护罩的剥离槽 ( 图 2-1-7) ，然后请盖好上护罩。 请确认上护罩钩是否正 常地关闭。 请确认链轮盘的传送齿是 否进入传送带的孔里。 剥离槽 图 2-1-6 （左上）、图 2-1-7 （右上） 、图 2-1-8 （左下）、图 2-1-9 （右下） 注意 ・ 盖上了上护罩之后， 请确认…
ATF 使用说明书 Rev01
2.使用方法
2-1.带盘的安装和拆卸
2-1-1.安装方法

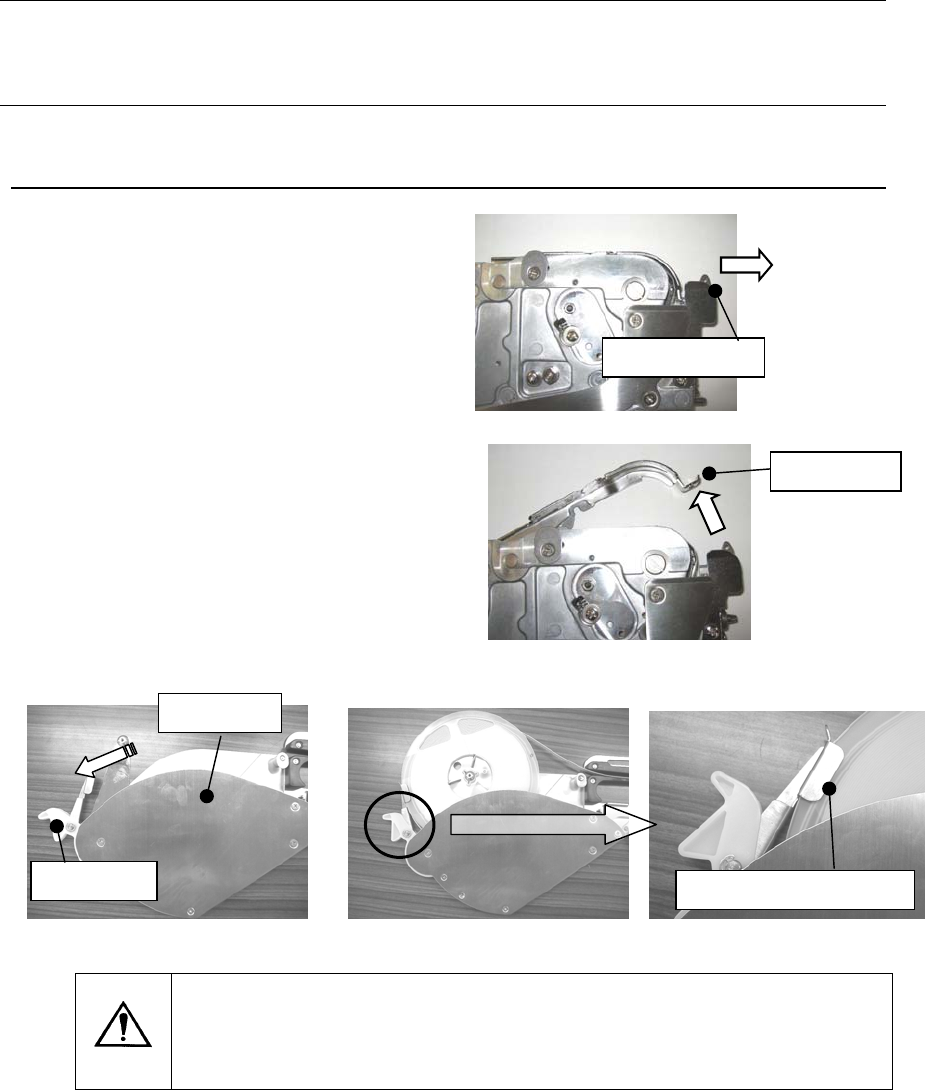

1) 请向箭头方向按上护罩钩，解开钩。
上护罩钩
图 2-1-1
2) 请向箭头方向抬起上护罩，进行安装带的准
备工作。
图 2-1-2
上护罩
3) 向箭头方向按压带盘制动器(图 2-1-3)，把带安装到带盘架轴上，然后再安装到带盘架上。
带盘架
带盘的四周边缘部
带盘制动器
图 2-1-3 图 2-1-4 图 2-1-5
注意
安装完带盘制动器后，请确认带盘的四周边缘部和带盘制动器应相接触。
(图 2-1-4、图 2-1-5)
如果带盘制动器安装得不正确，就不能发挥正常的功能。
4
ATF 使用说明书 Rev01
4) 把传送带穿过供料器上部通道(箭头的方向) (图 2-1-6)，再从上护罩的下面拉出，把护带穿
过上护罩的剥离槽(图 2-1-7)，然后请盖好上护罩。
请确认上护罩钩是否正
常地关闭。
请确认链轮盘的传送齿是
否进入传送带的孔里。
剥离槽
图 2-1-6（左上）、图 2-1-7（右上）、图 2-1-8（左下）、图 2-1-9（右下）
注意
・
盖上了上护罩之后，请确认链轮盘的传送齿应正好进入传送带的孔里。(图 2-1-8)
如果传送齿没有进入传送带的孔里，则不能正常地传送供料带。
・
盖上了上护罩之后，请确认上护罩是否正常地盖好。(图 2-1-9)
如果上护罩没有正确地安装，则不能发挥正常的功能。
・
安装供料带时，请确认带的前端是否没有正确地装好(折皱折断)。
如果没有正确地装好，则有可能不能正常地传送供料带。
5
ATF 使用说明书 Rev01
5) 请注意不要让护带拧弯
，按照导向辊→交叉辊→导向辊的顺序(①→②→③→④)挂带(图
2-1-12)，然后向箭头的方向(图 2-1-11)按住带子，把护带拉出，卷绕到带辊上，然后用压
辊夹住。
图 2-1-10
导向辊
手动传送杆
卷
带
部
压辊
①
③
②
交叉辊
拉出辊
压辊架
④
图 2-1-11 图 2-1-12
注意
・
请一定通过导向辊和交叉辊安装护带。
如果安装不正确，有可能不能正常地传送供料带。
・
请朝向压辊侧安放护带的接触面。
如果护带的接触面拉到拉出辊侧，则有可能不能正常地传送供料带。
・
请夹住护带，注意不要掉进拉出辊的槽里。
护带如果掉进槽里，则有可能不能正常地传送供料带。
・
安装供料带时，护带的引端长度必须要 300mm 以上。
如果长度不够，请用胶带粘到护带的引端加长。（参照第 7 页）
6) 请用传送杆把元件送到上护罩开口部。
注意
手动传送时，请确认是否因护带剥离裂口而不能把供料带向前方传送。
如果护带剥离裂口而不能向前方传送，则不能正常地传送供料带。
6
