ATF 使用说明书 Rev01

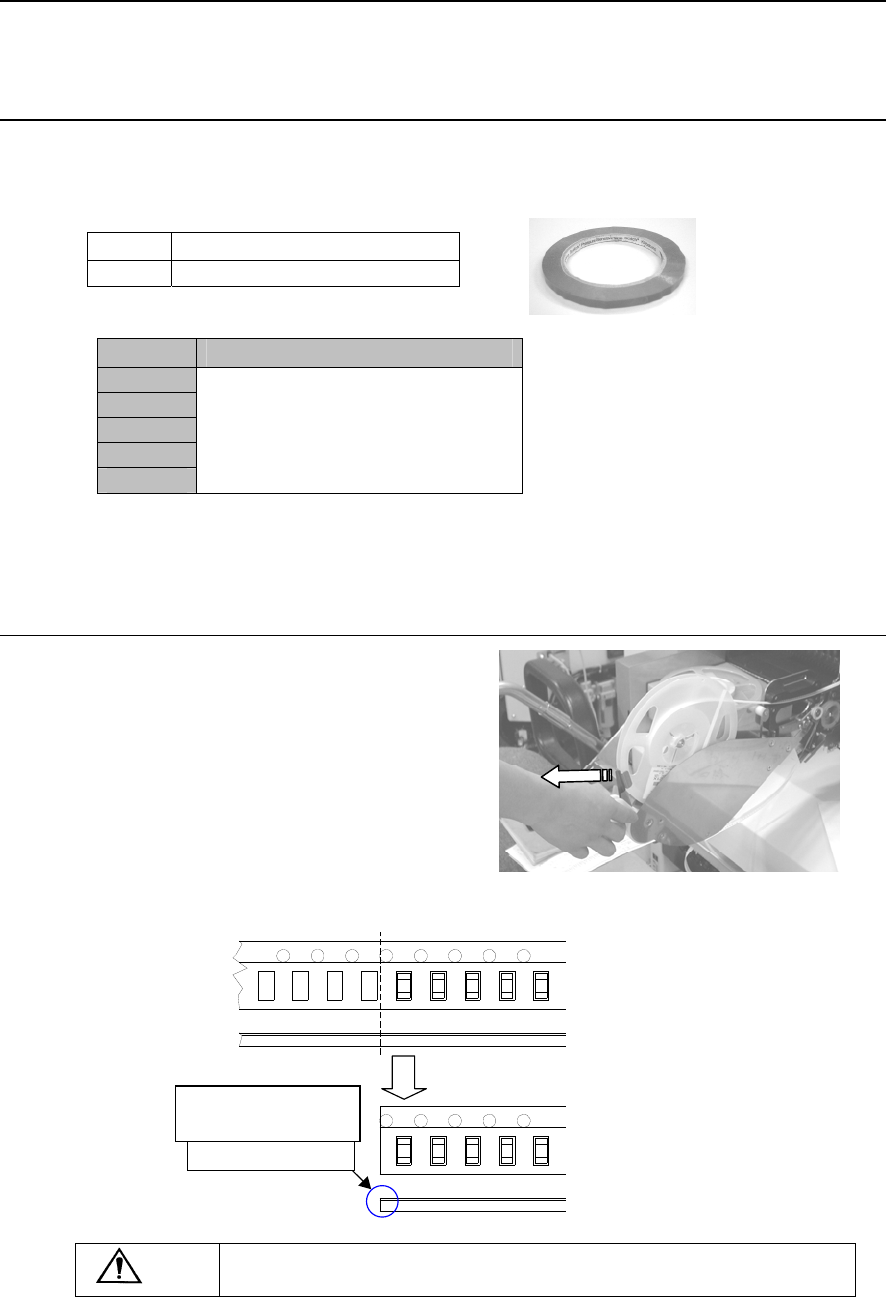

2-4.拼接

可以把新的供料带连接到元件将要贴装完的供料带上，可以让贴片机工作途中不停止生产。

* AQ02HP 不对应镶接。

2-4-1.连接用拼接带的规格

请使用本公司指定的连接用拼接带。

表 2-4-2 中的部分机种，也可以使用满足一定条件的市面销售的拼接带。

表 2-4-1

宽度 JUKI 指定拼接带货号

5mm E9031706AA0

表 2-4-2

机种

市面销售拼接带的详细条件

AF081E

AN081E

AF081P

AN081P

AN081C

·拼接带总厚度(基材＋粘合材)

0.06mm 以下

·粘合强度

4.2N/10mm 以上

（注）请在 30℃以下不被阳光直射的环境下保管连接用拼接带。

请避免长期保管，在 6 个月以内使用。

2-4-2.拼接带的连接方法

1) 使用中，供料带的剩余长度达到 1.5～2m

左右之后，请拉起带盘支架，把供料带拉

出来。

图 2-4-3

2)如下图所示，请在使用中的供料带的最后元件后的传送孔垂直地切断。

切断

カバーテープが剥が

れていないこと

护带应不剥离

图 2-4-4

注意

切断供料带时，请在供料带上垂直地用剪刀剪断。

ATF 使用说明书 Rev01

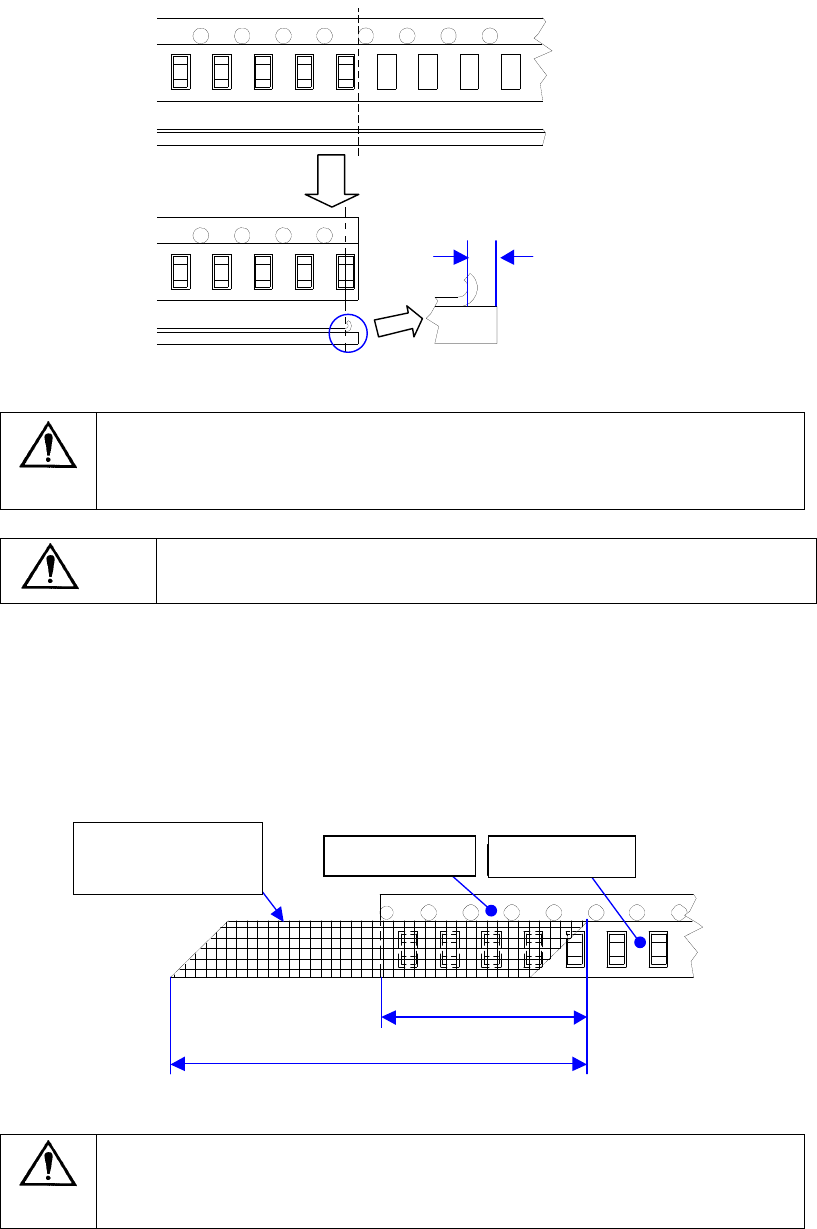

3) 如下图所示，请把新的供料带前端元件前的传送孔处垂直地切断，然后一定把切下部分的

护带剥开 1mm，注意不要让元件掉下来。

切断

0.5～1mm程度

图 2-4-5

注意

切断供料带时，请在供料带上垂直地用剪刀剪断。

连接后，连接部的传送带的孔间隔如果不一样长，则有可能不能正常地传送

供料带。

注意

・

不剥开前端的护带，则不能正常地传送供料带。

・

剥前端的护带时，请注意不要让元件翻倒。

4) 请用蘸有 IPA(异丙醇)或乙醇(酒精)的棉纱、棉棒清扫沾在贴有连接用拼接带的护带表面的

油渍、脏物。

5) 把连接用拼接带剪断 40mm 左右的长度，请把拼接带的一半牢牢地贴到新的供料带上。此

时，请注意不要让连接用拼接带偏到传送带侧。

图 2-4-6

注意

连接用拼接带的前端应用剪刀斜向剪断。

垂直地切断的话，连接用拼接带有可能被上护罩的剥离槽剥离。

20ｍｍ程度

40ｍｍ程度

接続用テープ

（先）端を斜めに切る

カバーテープキプャリアテー

1mm 左右

传送带护带

连接用拼接带

(斜向切前端)

20mm 左右

40mm 左右

ATF 使用说明书 Rev01

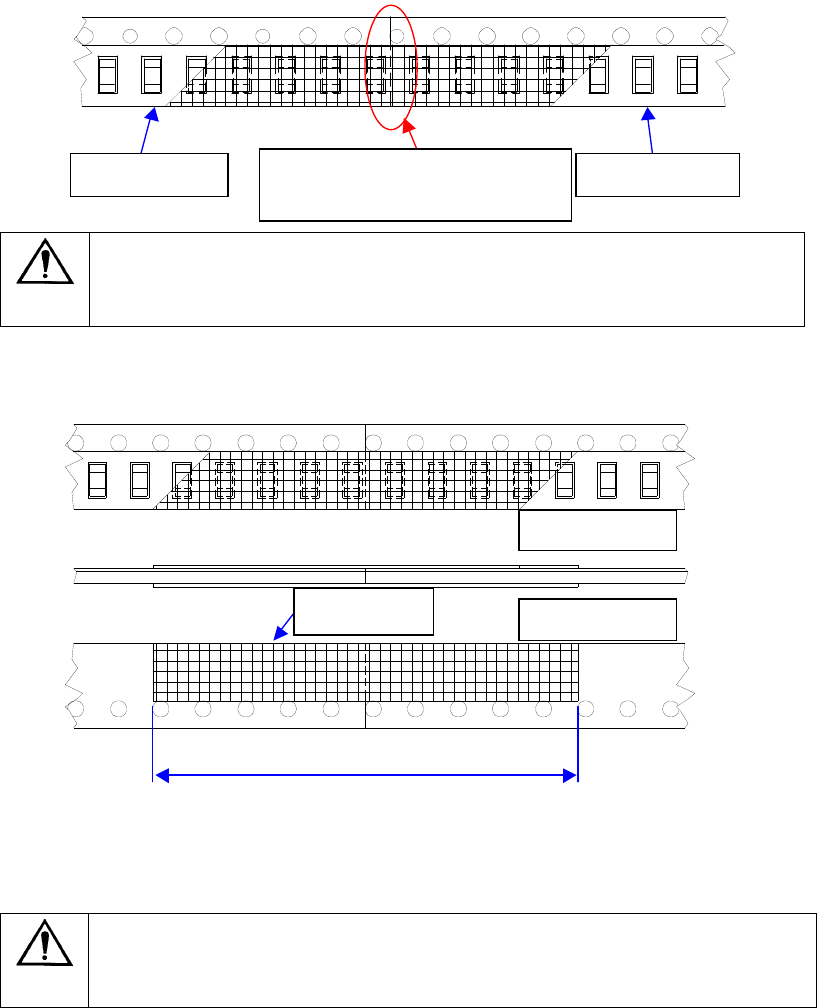

6) 把新的供料带的末端顶到新的供料带的前端，把剩余一半的连接用拼接带牢牢地粘贴到护

带上。

图 2-4-7

注意

请确认在连接部前后，传送带的孔间距都是均等的。

在连接部前后，如果间距不均等，则不能正常地传送供料带。

7) 把连接用拼接带切成 40mm 左右长，把各一半牢牢地粘贴到新的供料带和使用中的供料带

的传送带表面。

カバーテープ面

キャリアテープ面

40ｍｍ程度

接続用テープ

图 2-4-8

8) 请把连接的供料带卷绕到新的带盘上，然后把带盘安放到带盘架轴，收装到带盘架里。

注意

大约每隔 1 周，请用蘸有 IPA 或酒精的棉纱或棉棒清扫一次上护罩剥离槽。

(参照“3. 日常检查”)

使用中テープ新しいテープ

切取った端面を突き合わせてから

接続用テープを貼付けること

把切下的端面对接之后，再粘贴连

接用拼接带

使用中的供料带

护带表面

传送带表面

连接用拼接带

40mm 左右

新的供料带
