ATF 使用说明书 Rev01 的供料器也应有相同的夹紧感觉)。如果没有夹紧感觉的话，请进行以下调整。 P 固定螺丝 A （ 2 处）偏芯轴 C 固定螺丝 B 1) 拧松固定螺丝 A（2 处）和固定螺丝 B。 2) 转动偏心轴 C，使用张力表把关闭锁定分离杆的荷重 P 调整到 12～17N。 3) 拧紧固定螺丝 B，然后用 1.9～2.3N ・ m 的紧固力拧紧固定螺丝 A。 4) 拧紧固定螺丝 A、B 后，请反复夹紧动作数次，确认…

ATF 使用说明书 Rev01

4) 供料器安装基准面(底面)的检查

请确认安装基准面(供料器料库连接面)上是否没有伤痕、异物沾附。

如果有异物沾附的话，请用气枪等除去油污。

如果底面上进入异物的话，或有凸凹的伤痕的话，有可能引起吸附位置精度降低，不能修复等情

况时，请确认供料器安装时应没有异物残留。

安装基准面

5) X 基准销部的检查

请确认基准销 A、B 上是否没有磨损、伤痕、变形。

如果销发生磨损、变形的话，则需要更换零件和需要重新调整吸附位置。

基准销 A

基准销 B

注意

更换零件、进行调整时，需要供料器检查夹具。

有关对应方法，请参照检查夹具的使用说明书。

6) 带盘制动器的检查

请确认带盘制动器是否可以靠弹簧力顺畅地动作。

如果动作很重的话，请用气枪等清扫活动部。

确认动作应顺

畅

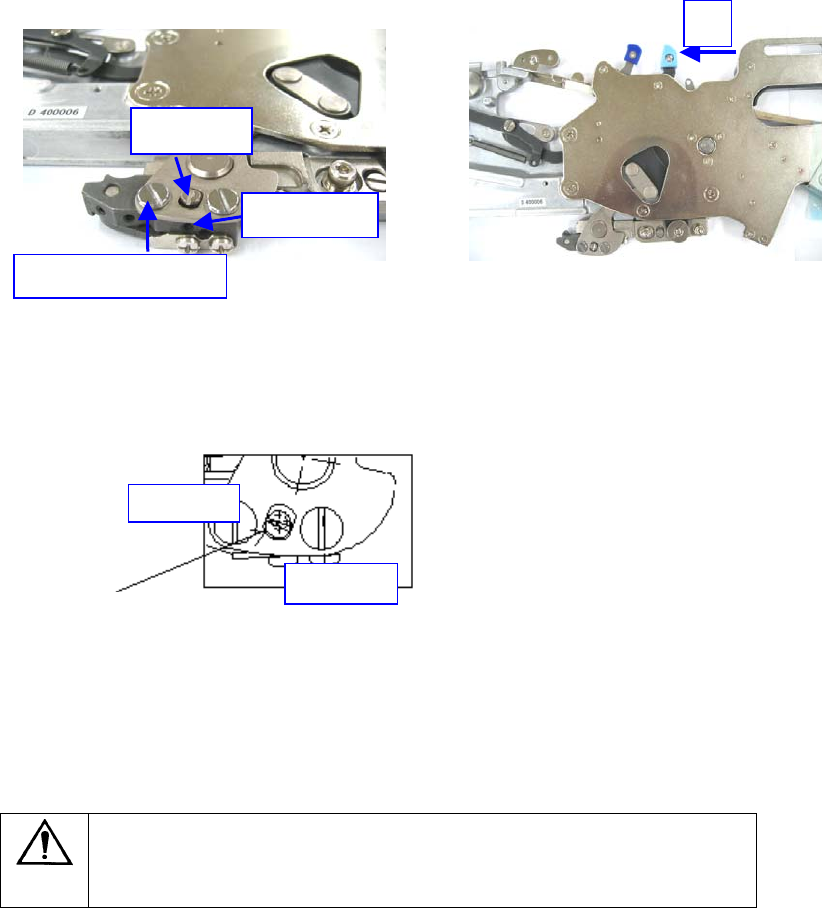

7) 夹紧压力的检查

把供料器安装到供料器料库，关闭锁定分离杆时，请确认在过顶分离杆上应有夹紧感觉(其他

ATF 使用说明书 Rev01

的供料器也应有相同的夹紧感觉)。

如果没有夹紧感觉的话，请进行以下调整。

固定螺丝 A（2 处）

偏芯轴 C

固定螺丝 B

1) 拧松固定螺丝 A（2 处）和固定螺丝 B。

2) 转动偏心轴 C，使用张力表把关闭锁定分离杆的荷重 P 调整到 12～17N。

3) 拧紧固定螺丝 B，然后用 1.9～2.3N・m 的紧固力拧紧固定螺丝 A。

4) 拧紧固定螺丝 A、B 后，请反复夹紧动作数次，确认荷重 P 是否是 12～17N。

（注）偏心轴 C 的组装方向为下偏心。

变弱

变强

组装方向∶下偏心

8) 吸附位置的检查

为了保持吸附精度，请定期地检查·调整吸附位置。

另外，如果无意重冲击了带式供料器或者施加了过大的荷重的话，也请确认吸附位置。

间隔部位不正确的话，有可能发生吸附异常增加、不能同时吸附等节拍时间降低的现象。

注意

调整时，需要使用专用的供料器检查夹具。

有关检查夹具，请参照检查夹具使用说明书。

ATF 使用说明书 Rev01

3-3. 清扫部位

1) 上护罩遮挡器的清扫

请用 IPA 清扫缝隙部，除去粘附物等。

请除去遮挡器的前端、槽、活动部的脏污。

（注）遮挡器部涂有润滑脂。请注意不要用 IPA 把润滑脂擦掉。

清扫部位

遮挡器销部

2) 带导向器的清扫

请擦拭除去传送带活动发生的传送带屑等。

清扫部位

3) 各部辊的清扫

请用 IPA 擦拭除去拉除辊橡胶·压辊四周沾附的粘附物等脏污。

各辊的转动很重时，有可能辊内周上夹有粘附物等。请用气枪等除去脏污。

导向辊部

（3 处）

导向辊部

（下侧）

(左侧)

拉除辊橡胶

如果有异物沾附的话，请用气枪等除去异物。

除去脏物时，请用蘸有酒精的棉纱或棉棒来清扫。

注意

·在辊外周上请绝对不能涂抹润滑脂。

·请不要用气枪清扫拉出辊橡胶的轴芯(单路离合部)。

·用气枪吹垃圾等脏物时，请注意油烟雾(吹气时混在空气里被喷雾出来的油

渍)。如果脏污元件的话，有可能发生护带拉不出来的故障。
