ATF 使用说明书 Rev01 4) 带行走部的清扫 如果带行走部上沾附有油脂、带摩擦屑的话，请进行清扫。 5) 护带排出部的清扫 在排出护罩、内导向器、板座、压辊板上沾附有粘附物的话，请进行 干擦 。 干擦排出部内部时，请卸下排出护罩固定螺丝，然后再卸下排出护罩。 排出护罩固定螺丝 排出护罩 内导向器 板座 压辊板 注意 排出护罩、 内导向器、 拉出辊板、 板座的清扫应采用干擦， 请不要使用酒精、 IPA(异 丙醇)。 21
ATF 使用说明书 Rev01
3-3. 清扫部位
1) 上护罩遮挡器的清扫
请用 IPA 清扫缝隙部，除去粘附物等。
请除去遮挡器的前端、槽、活动部的脏污。
（注）遮挡器部涂有润滑脂。请注意不要用 IPA 把润滑脂擦掉。

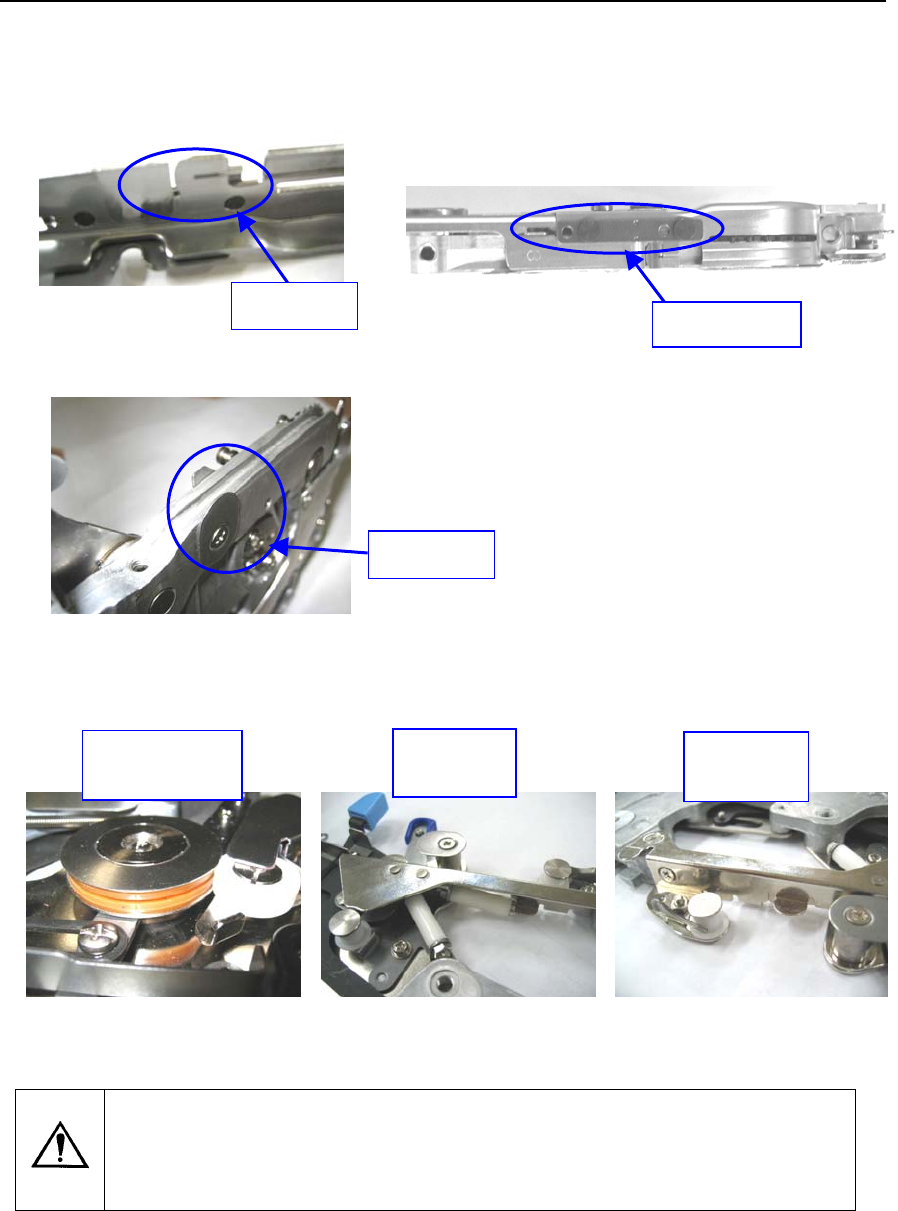

清扫部位
遮挡器销部
2) 带导向器的清扫
请擦拭除去传送带活动发生的传送带屑等。
清扫部位
3) 各部辊的清扫
请用 IPA 擦拭除去拉除辊橡胶·压辊四周沾附的粘附物等脏污。
各辊的转动很重时，有可能辊内周上夹有粘附物等。请用气枪等除去脏污。
导向辊部
（3 处）
导向辊部
（下侧）
(左侧)
拉除辊橡胶
如果有异物沾附的话，请用气枪等除去异物。
除去脏物时，请用蘸有酒精的棉纱或棉棒来清扫。
注意
·在辊外周上请绝对不能涂抹润滑脂。
·请不要用气枪清扫拉出辊橡胶的轴芯(单路离合部)。
·用气枪吹垃圾等脏物时，请注意油烟雾(吹气时混在空气里被喷雾出来的油
渍)。如果脏污元件的话，有可能发生护带拉不出来的故障。
20
ATF 使用说明书 Rev01
4) 带行走部的清扫
如果带行走部上沾附有油脂、带摩擦屑的话，请进行清扫。
5) 护带排出部的清扫
在排出护罩、内导向器、板座、压辊板上沾附有粘附物的话，请进行干擦
。
干擦排出部内部时，请卸下排出护罩固定螺丝，然后再卸下排出护罩。
排出护罩固定螺丝
排出护罩
内导向器
板座
压辊板
注意
排出护罩、内导向器、拉出辊板、板座的清扫应采用干擦，请不要使用酒精、IPA(异
丙醇)。
21
ATF 使用说明书 Rev01
●排放护罩组装位置
请把排放护罩的安装位置调整位与板座平行 1.5±0.3mm，而且与拉出辊(组见)间隙
1±0.3mm 的位置。
排放护罩
板座
(平行)
拉出辊(组件)
●内导向器组装位置
请把内导向器的组装位置调整组装位靠近导向板座，并与排放护罩一起紧固组装。
特别是，请注意前端侧应靠拢变窄特。
内导向器
板座
上下移动方向
前端侧变窄
