Manual do usuário SIPLACE HF 3 Dados técnicos
Versão de software SR.504.xx Edição 07/2003 PT 3.7 Dimensões e peso da máquina automática
117
3.7.5 Raio de manobra do trocador de bandejas matricial
3
3
3

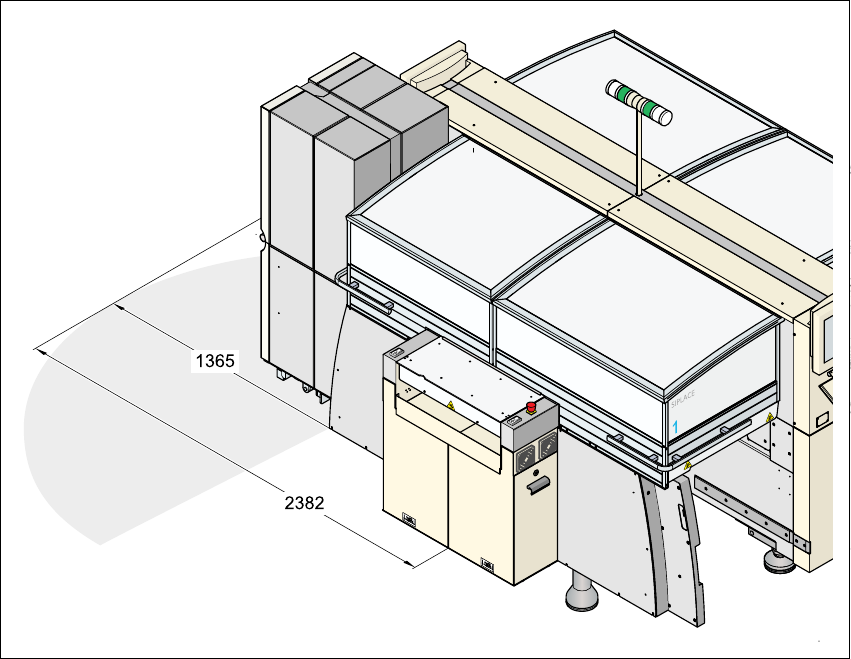

Fig. 3.7 - 4 Raio de manobra do TBM
3 Dados técnicos Manual do usuário SIPLACE HF
3.8 Elementos de comando Versão de software SR.504.xx Edição 07/2003 PT
118
3.8 Elementos de comando
3.8.1 Elementos de comando e de indicação
3

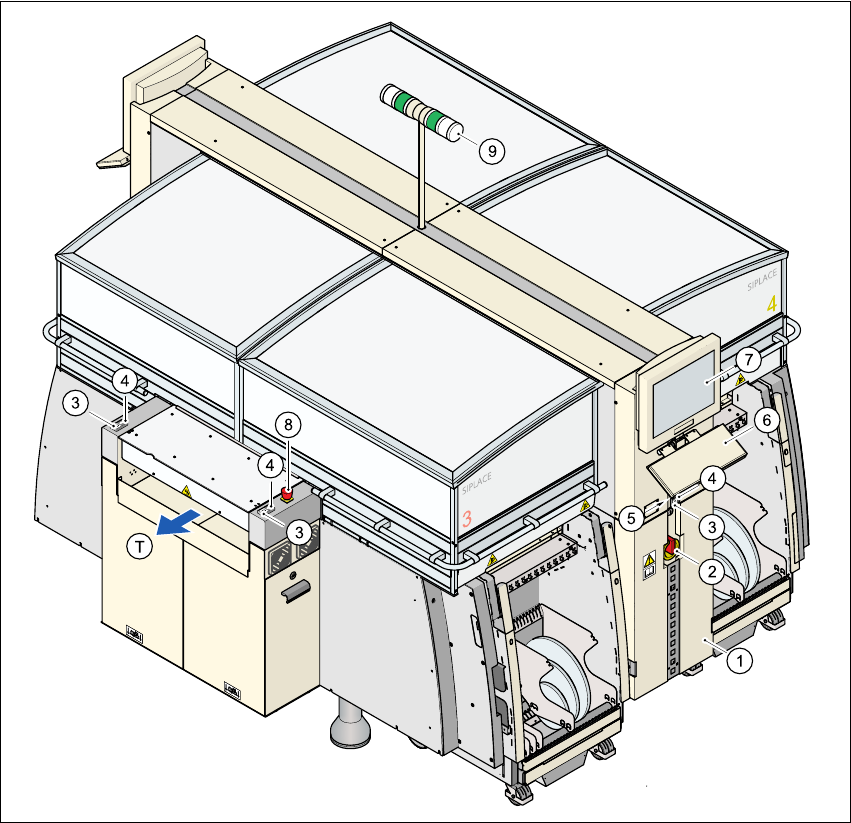

Fig. 3.8 - 1 Elementos de comando e de indicação
3
(1)Área de comando no lado de alimentação
de corrente eléctrica
(2)Interruptor principal
(3)Tecla de parada (preta) (4)Tecla de início (branca)
(5) Contador de componentes (6)Teclado
(7) Tela LCD (8)Botão de PARADA DE EMERGÊNCIA
(9) Luz de aviso (T)Sentido do transporte da PCI
Manual do usuário SIPLACE HF 3 Dados técnicos
Versão de software SR.504.xx Edição 07/2003 PT 3.8 Elementos de comando
119
3.8.2 Descrição
Todos os elementos de comando são destinados a pessoas de altura superior a 1,60 m. 3
Interruptor principal 3
O interruptor principal serve para ligar e desligar a alimentação da corrente elétrica à máquina
automática. 3
ALERTA
Mesmo com o interruptor principal desligado, há determinadas peças no interior da máquina au-
tomática que ficam sob tensão que pode provocar a morte. 3
Tecla de parada 3
Com esta tecla é possível fazer parar o funcionamento de montagem da máquina automática. 3
Tecla de início 3
Esta tecla serve para arrancar a máquina automática depois de ser ligada ou depois de terem
sido eliminadas funções erradas. 3
Botão de PARADA DE EMERGÊNCIA 3
Quando se carrega no botão de PARADA DE EMERGÊNCIA, a mesma fica presa. A alimentação
de corrente elétrica aos eixos dos portais, aos carros de componentes, as correias de transporte
e aos aparelhos de corte é interrompida e a alimentação de tensão para os eixos das estrelas das
cabeças de montar é reduzida. Para ser solta, a tecla precisa de ser rodada. 3
Contador de componentes 3
O contador de componentes indica a quantidade de componentes processados. 3
Tela LCD 3
Em cada lado da máquina automática existe uma tela plana com técnica LCD e superfície sensí-
vel ao toque (Touch-Screen). A resolução é de 1024 x 768 Pixel. A tela está montada num quadro.
Pode ser puxada para fora e inclinada. 3
Teclado 3
Por baixo da tela está alojado o teclado dobrável. 3
