Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.3 Configuração na entrega e transporte
143
4.3 Configuração na entrega e transporte
4.3.1 Embalagem para transporte
A máquina automática é fornecida dentro de uma caixa de madeira para transporte. Está mon-
tada sobre uma paleta rígida de madeira.
4.3.1.1 Dimensões da embalagem para transporte
A caixa de madeira para transporte tem as dimensões seguintes:
Comprimento 2404 mm
Largura 2790 mm
Altura 1600 mm 4
4

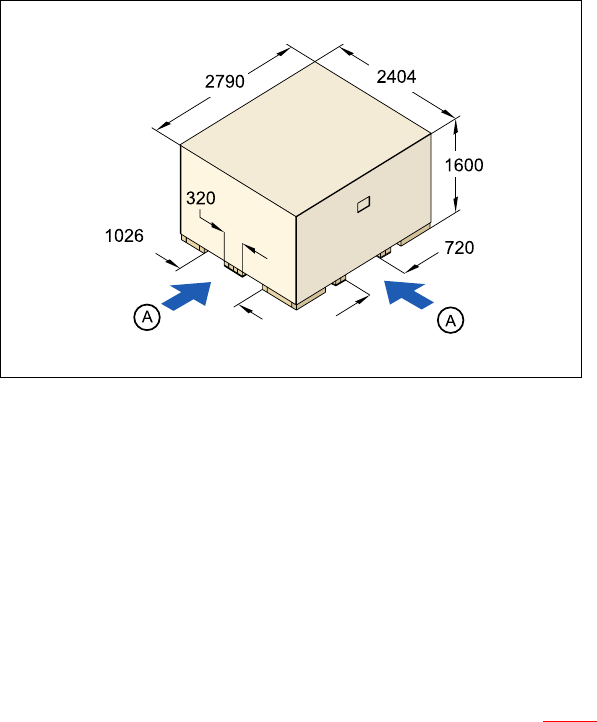

Fig. 4.3 - 1 Caixa para transporte - dimensões em milímetros
(A) Pontos de apoio para o empilhador de forquilha
4.3.1.2 Peso da máquina automática pronta para embarque
A máquina automática pronta para embarque, incluindo a embalagem, pesa 4287 kg.
4.3.2 Configuração na entrega
Na entrega, a máquina automática tem a configuração seguinte:
– O bloco lateral no lado de entrada das PCI (Ponto 1 na Fig. 4.2 - 2
) e a unidade de computador
não estão montados na máquina de base.
– Todas as conexões elétricas por cabos para a máquina de base estão soltas.
– Cada trilha de alimentador do transporte simples ou do transporte duplo está regulada para
4 Montagem e arranque Manual do usuário SIPLACE HF
4.3 Configuração na entrega e transporte Versão de software SR.504.xx Edição 07/2003 PT
144
136 mm de largura. Esta largura é importante para a regulagem fina da máquina automática.
Além disso, há acesso fácil às conexões elétricas de encaixe do motor do transporte e da cé-
lula fotoelétrica do transporte da trilha esquerda de transporte no transporte duplo.
– Os transportes de entrada do transporte simples e do transporte duplo estão desmontados.
As conexões de cabos elétricos dos motores de transporte e das células fotoelétricas estão
soltas.
– Ambos os teclados (Ponto 4 na Fig. 4.2 - 2
) estão virados verticalmente para baixo.
– A indicação de avaria principal está desmontada (Ponto 6 na Fig. 4.2 - 2
).
4.3.3 Transporte da máquina automática na caixa para transporte
4.3.3.1 Proposta de prestação de serviços
A SIEMENSDEMATIC permite a total integração da máquina automática SIPLACE HF na linha
de produção. Assente no Know-how e com base na ferramenta e nos instrumentos auxiliares
existentes, é possível realizar uma instalação de características ótimas. Condição para isso é, no
entanto, nas instalações de produção do cliente já tenham sido tomadas as necessárias medidas
de infraestrutura previamente definidas.
É preciso não esquecer que a maneira mais segura de transportar a máquina automática é sem-
pre na sua caixa.ou, pelo menos, sobre a paleta. Desta forma, são evitados danos graves na má-
quina automática se, por exemplo, os pés da máquina colidirem com obstáculos.
4.3.3.2 Instruções de segurança
ALERTA
– Siga as medidas de prevenção de acidentes aplicáveis ao transporte de cargas pesadas.
– Se para o transporte da máquina automática não utilizar o empilhador de forquilha especifi-
cado na Seção 4.3.3.3
, há o risco da máquina tombar.
– Utilize sapatos especiais para minimizar o risco de esmagamento dos pés.
4.3.3.3 Meio de transporte
Para transportar a máquina na caixa, utilize um empilhador de forquilha com as especificações a
seguir indicadas.
Comprimento da forquilha mín. 1800 mm
Capacidade de carga mín. 6000 kg
Distância livre entre as forquilhas mín. 350 mm 4
Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.3 Configuração na entrega e transporte
145
4.3.3.4 Pontos de apoio do empilhador de forquilha na caixa de transporte
Coloque o empilhador de forquilha exclusivamente nos locais assinalados com (A) na Fig.
4.3 - 1
. Recomendamos que a caixa de transporte e a embalagem sejam guardadas para possível
utilização posterior.
ALERTA
Se transportar a máquina automática sem a caixa de transporte nem paleta, tem de seguir
necessariamente as informações existentes na Seção seguinte. Dessa forma, evita danos gra-
ves na máquina automática.
4.3.4 Transporte da máquina automática sem caixa de transporte nem paleta
4.3.4.1 Instruções de segurança
ALERTA
Æ Siga as regras em vigor para a prevenção de acidentes durante o transporte de cargas pesa-
das.
Æ Utilize sapatos especiais para minimizar o risco de esmagamento dos pés.
Æ Antes do transporte, leia completamente esta seção, a fim de evitar danos graves na máquina
automática.
Æ Durante o transporte, é absolutamente indispensável que os pés da máquina fiquem levanta-
dos acima do pavimento. Doutra forma, os pés seriam arrastados pelo pavimento durante o
transporte e chocariam com obstáculos, o que provocaria danos nas roscas dos pés do qua-
dro da máquina automática!
4.3.4.2 Meio de transporte
Para transportar a máquina na caixa, utilize um empilhador de forquilha com as especificações a
seguir indicadas.
Comprimento da forquilha mín. 1800 mm 4
Capacidade de carga mín. 6000 kg 4
largura da forquilha quando estas estão
paralelas ao sentido de transporte das PCI 420 mm 4
largura da forquilha quando estas estão
perpendiculares ao sentido de transporte das PCI 800 mm - 900 mm 4
